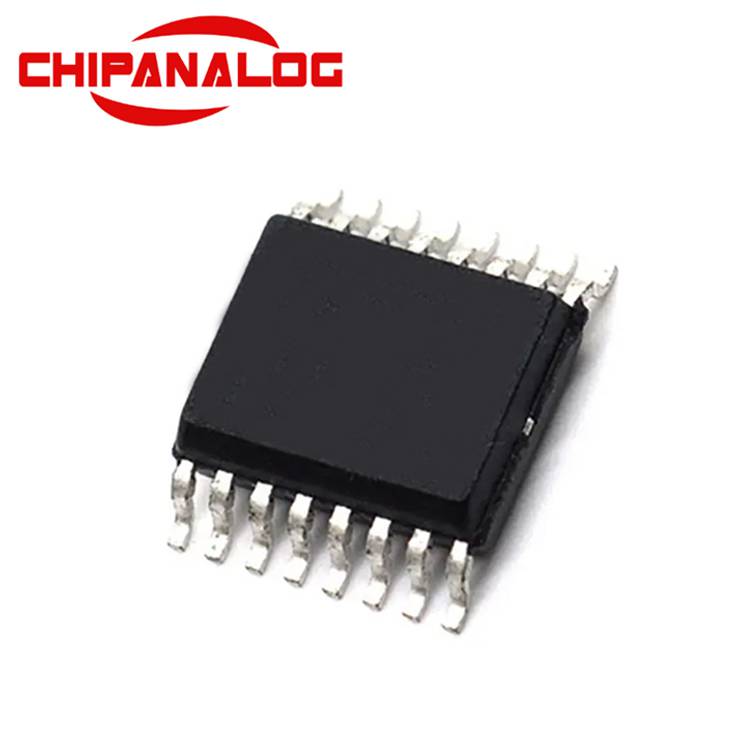

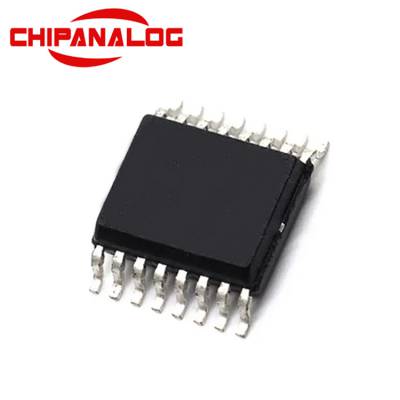

CA-IS3740LB Chipanalog川土微高速四通道数字隔离器

CA-IS3740LB特性

信号传输速率：DC to 150Mbps

宽电源电压范围：2.5V to 5.5V

宽温度范围：-40°C to 125°C

无需启动初始化

默认输出高电平和低电平选项

优异的电磁抗扰度

高 CMTI：±150kV/?s (典型值)

低功耗，(典型值):

电流为 1.5mA/通道（@5V， 1Mbps ）

电流为 6.6mA/通道（@5V， 100Mbps ）

***时序 (典型值)

12ns 传播延迟

1ns 脉冲宽度失真

2ns 传播延迟偏差

5ns 最小脉冲宽度

高达 5kVRMS 的隔离电压

隔离栅寿命：>40 年

具有使能端的三态输出

施密特触发器输入

SSOP16-NB(B)封装，符合 RoHS 标准

CA-IS3740LB应用

工业自动化

电机控制

医疗电子

隔离开关电源

太阳能逆变器

隔离 ADC，DAC

CA-IS3740LB概述

CA-IS3740LB是一款高性能四通道数字隔离器，具有***的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时，CA-IS3740LB器件可提供高电磁抗扰度和低辐射。 CA-IS3740LB均具有施密特触发器输入，可实现高抗噪性能。

每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。 CA-IS3740 四个通道都在同一个方向上，输出侧（B 侧）具有输出使能。 CA-IS3740LB具有故障安全模式选项。 如果输入侧电压或信号丢失，对于后缀为 L 的设备，默认输出为低。

CA-IS3740LB器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。 高 CMTI 能力有望***数字信号的正确传输。 CA-IS3740LB器件采用16 引脚窄体 SSOP 封装。 CA-IS3740LB具有 3.75kVRMS 的隔离额定值。
