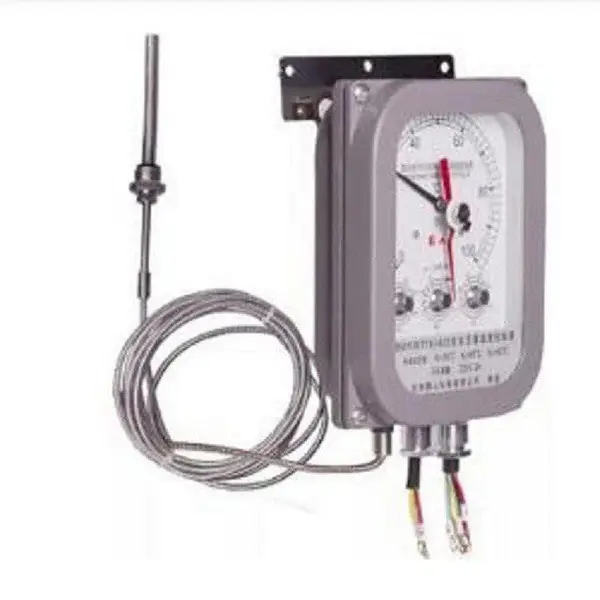

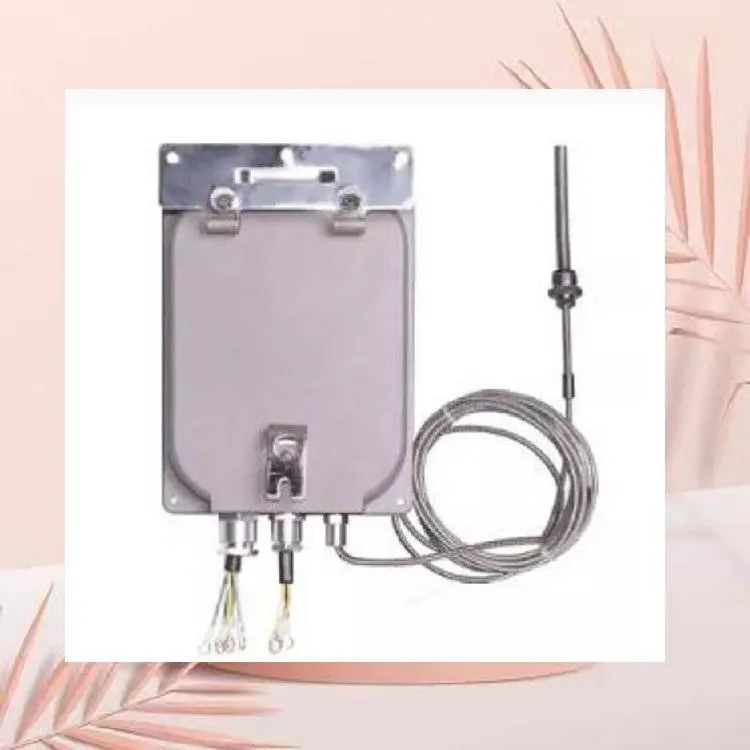

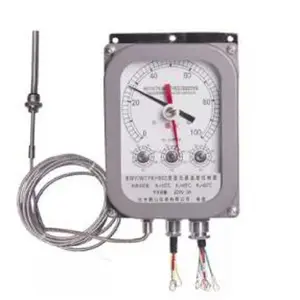

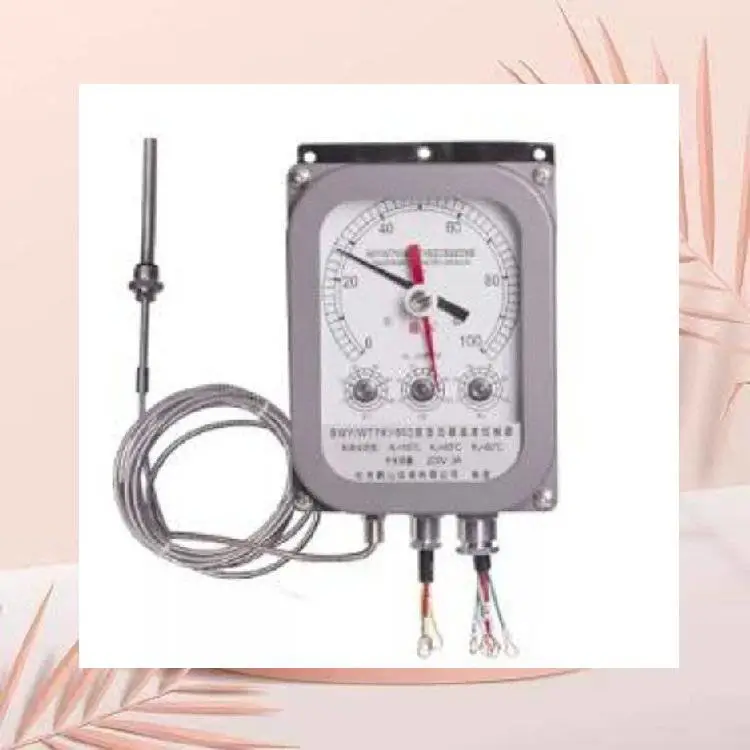

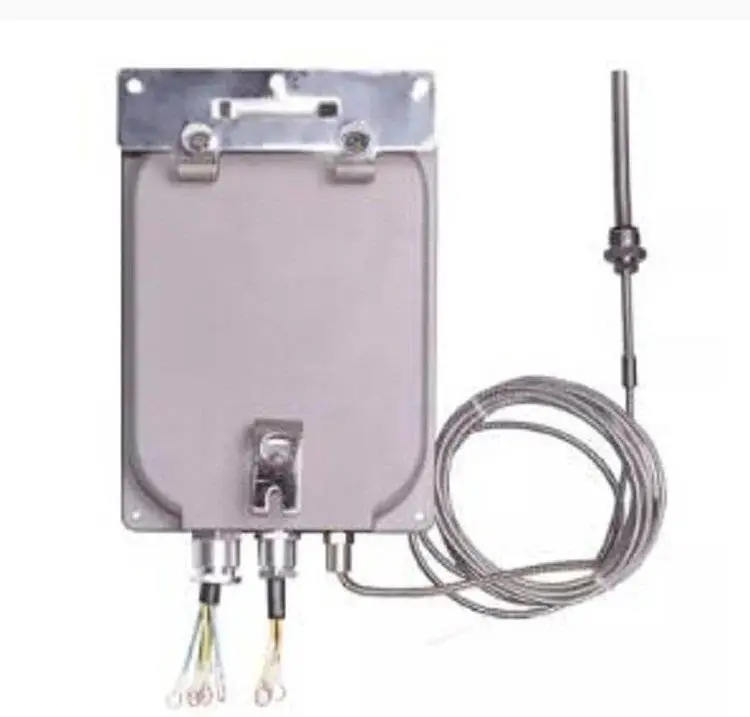

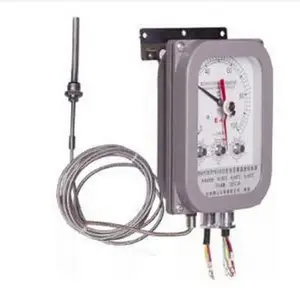

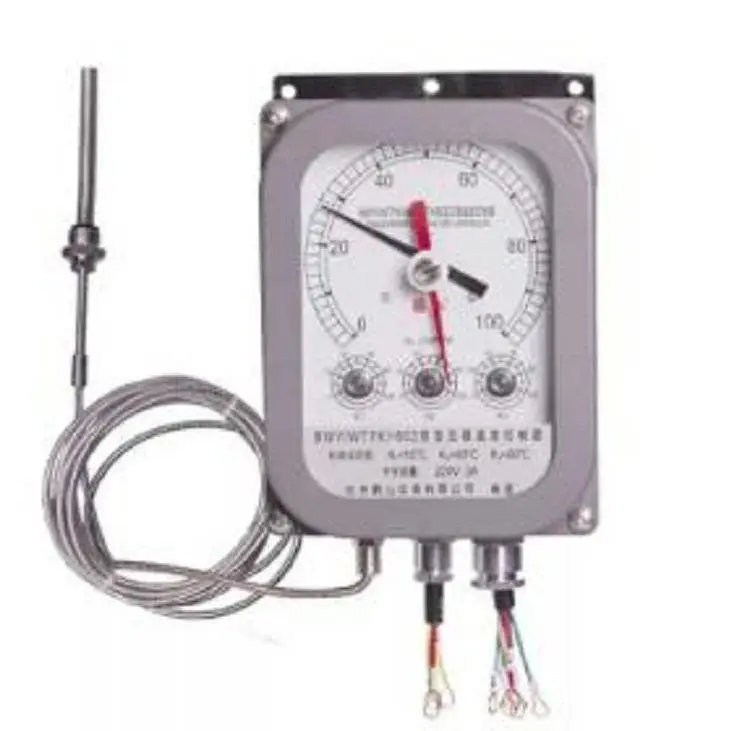

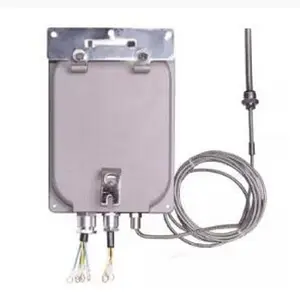

变压器温度控制器/温控器 型号:TH19-BWY-803ATH库号：D397073   查看hh

变压器温度控制器（以下简称温控器），主要由弹性元件，毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY(WTYK)-802A、803A 温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100铂电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将 Pt100 铂电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V 或 4~20mA）输出。

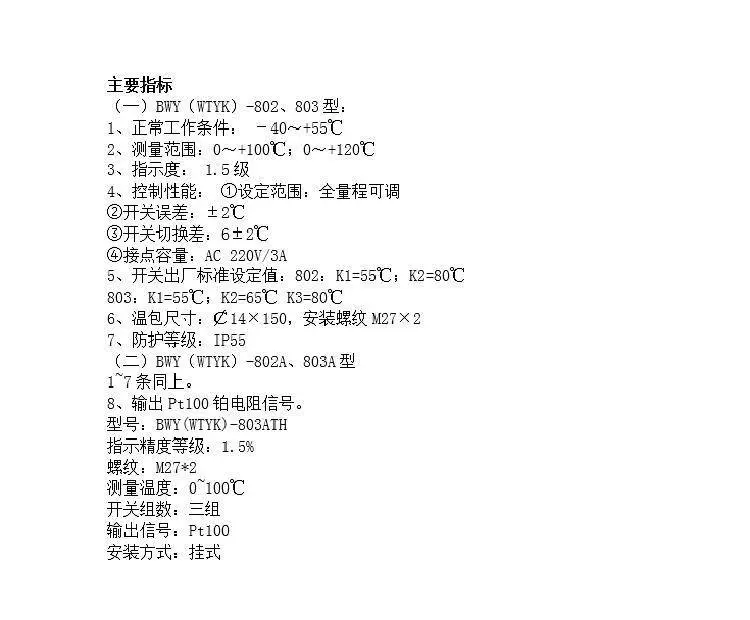

主要技术指标

（一）BWY（WTYK）-802、803型：

1、正常工作条件： －40～+55℃

2、测量范围：0～+100℃；0～+120℃

3、指示度： 1.5级

4、控制性能： ①设定范围：全量程可调

②开关：±2℃

③开关切换差：6±2℃

④接点容量：AC 220V/3A

5、开关出厂标准设定值：802：K1=55℃；K2=80℃

803：K1=55℃；K2=65℃ K3=80℃

6、温包尺寸：￠14×150，安装螺纹M27×2

7、防护等级：IP55

（二）BWY（WTYK）-802A、803A型

1~7条同上。

8、输出Pt100铂电阻信号。

型号：BWY(WTYK)-803ATH

指示精度等级：1.5%

螺纹：M27*2

测量温度：0~100℃

开关组数：三组

输出信号：Pt100

安装方式：挂式
