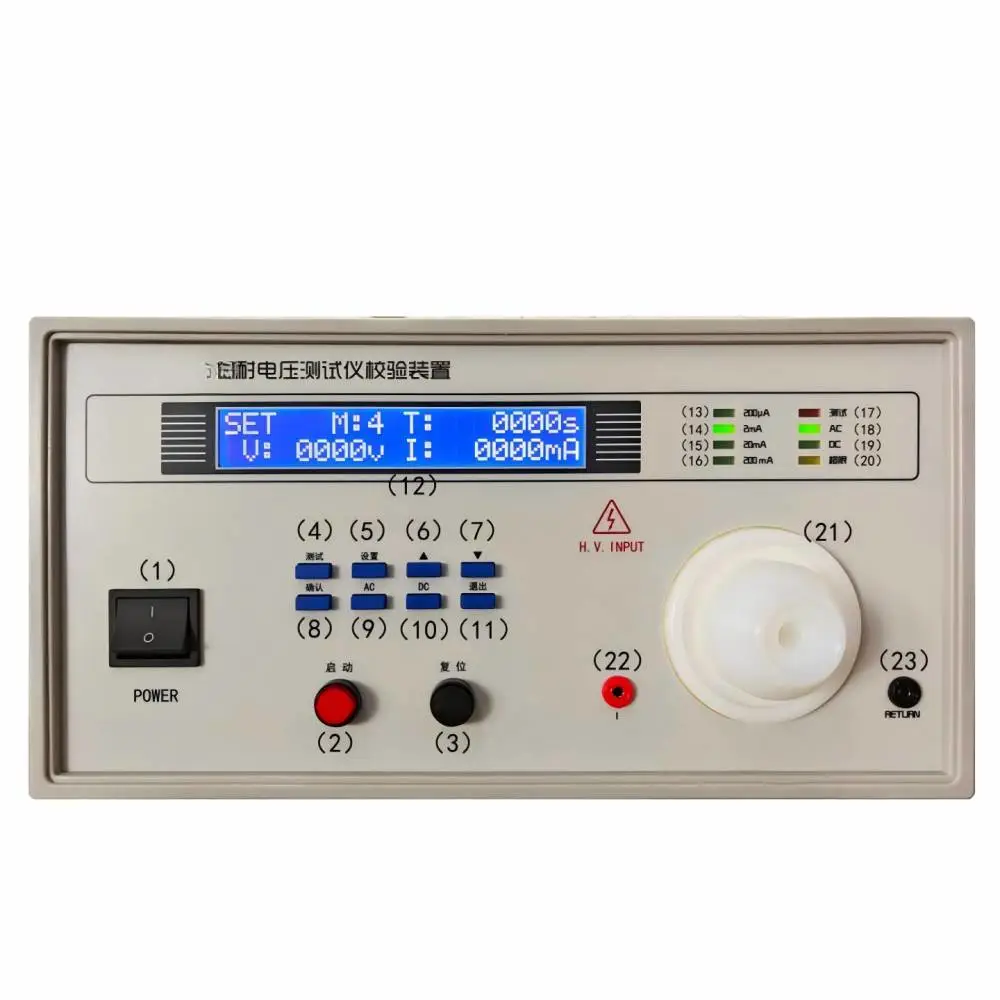

耐电压测试仪校验装置（定制产品） 型号:M608-MS2040Y库号：M411947

midwest-group

耐电压测试仪校准装置是应用于对耐电压测试仪，包括数字式及指针式交流（工频）﹑直流耐电压测试仪﹑绝缘耐压测试仪的耐压部分﹑综合测试仪的耐压部分（以下简称测试仪）进行首丨次检定﹑后续检定和使用中检定的自动校验仪

耐电压测试仪校准装置（以下简称校准装置）符合JJG795--2016耐电压测试仪检定规程，能自动检测测试仪的交直流输出电压﹑交直流击穿报警电流和输出电压持续（保持）时间。交直流15KV﹑200mA的量程范围使其适用于计检部门﹑测试仪厂家和使用单位对测试仪进行检定﹑校准。也可作为标准高压表，用于500V～20KV交直流电压的测量或作为电流表单独使用

技术指标

交直流电压测量

1．测量范围：0～20000V(直流或交流值)

2．允许误差：AC/DC：500V～20000V ±0.5%±满量程*0.1%

3．分 辨 率：1V

4．输入阻抗：＞100MΩ

5．频率范围：DC—AC 47～63Hz

交直流电流测量

1．测量范围： 20.00uA～200.00mA

2．允许误差： AC： 20.00uA～199.99uA ±0.5%±满量程*0.1%

0.2000mA～1.9999mA ±0.5%±满量程*0.1%

2.000mA～19.999mA ±0.5% ±满量程*0.1%

20.00mA～199.99mA ±0.5%±满量程*0.1%

DC： 20.00uA～199.99uA ±0.5%±满量程*0.1%

0.2000mA～1.9999mA ±0.5%±满量程*0.1%

2.000mA～19.999A ±0.5%±满量程*0.1%

20.00mA～199.99mA ±0.5%±满量程*0.1%

3．分 辨 率： 20.00uA～199.99uA 0.01uA

0.2000mA～1.9999mA 0.0001mA

2.000mA～19.999mA 0.001mA

20.00mA～199.99mA 0.01mA

4．电流的负载阻抗选择：

20～100(μA) 在1kV承受0.2mA的电流

100～200(μA) 在1kV承受0.5mA的电流

0.2～1 (mA) 在1kV承受1mA的电流

1～2 (mA) 在1kV承受2mA的电流

2～10 (mA) 在1kV承受10mA的电流

10～20 (mA) 在1kV承受20mA的电流

20～100 (mA) 在1kV承受100mA的电流

100～200 (mA) 在1kV承受200mA的电流

5．电压持续（保持）时间：

测量范围：1～999.99s

准 确 度：>20s ±1%;

≤0.2s ±0.2s

分 辨 率：0.01s

电源电压及功耗

电压：AC220V±10% 频率：50Hz±5%

功耗：小于15W

工作环境

温度：15℃～40℃ 相对湿度：≤65%RH(30℃)

外形尺寸及重量

外形尺寸：380mm×200mm×340mm（宽×高×深）

重 量：约9kg
