| 是否进口：否 | 加工定制：否 | 品牌：安科瑞 |
| 型号：AF-GSM300/400 |
一、概述
AF-GSM是安科瑞电气推出的新型的4G远程无线数据采集设备，采用嵌入式设计，内嵌TCP/IP协议栈，同时采用了功能强大的微处理芯片，配合内置看门狗，性能可靠稳定。
本产品提供标准RS485数据接口，可以方便的连接RTU、PLC、工控机等设备，仅需一次性完成初始化配置，就可以完成对MODBUS设备的数据采集，并且与安科瑞服务器进行通讯，设备外形如图1所示。
可应用于：
工业遥控、遥感、遥测及公共事业；
气象数据采集；
三防与水文监测；
金融、车载等行业。

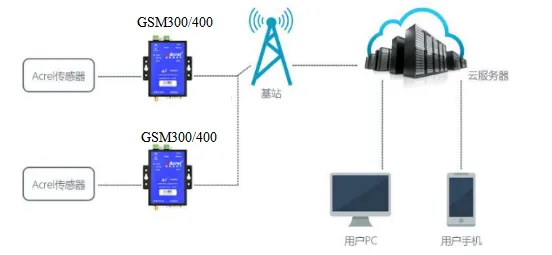

典型应用连接如图2连接示意所示，将现场的485设备与AF-GSM300/400相连接，GSM300/400会根据自身的配置主动采集485设备的数据，然后与安科瑞服务器通讯。
二、功能特点
1、支持串口MODBUS RTU协议的数据采集，并通过安科瑞平台协议与安科瑞服务器通讯。
2、支持最多30个MODBUS RTU设备的数据采集。
3、支持对每个MODBUS设备5个寄存器地址域的采集，每个寄存器地址范围不超过64个。
4、支持对每个MODBUS地址范围预设报警地址以及报警值触发报警。每个地址域报警地址目前最多14个。
5、支持服务器MODBUS或者LORA透传通讯。
6、支持固定IP和动态域名解析方式连接数据中心。
三、技术参数
参数名称 | AF-GSM300-4G | AF-GSM400-4G | AF-GSM300-HW868 | |
工作频段 | LTE-FDD B1 B3 B5 B8 LTE-TDD B34 B38 B39 B40 B41 CDMA B1 B5 B8 GSM 900/1800M LORA 470～510MHz | LTE-FDD B1 B3 B5 B8 LTE-TDD B34 B38 B39 B40 B41 CDMA B1 B5 B8 GSM 900/1800M | LTE-FDD B1 B2 B3 B4 B5 B7 B8 B12 B13 B18 B19 B20 B25 B26 B28 LTE-TDD B38 B39 B40 B41 UMTS B1 B2 B4 B5 B6 B8 B19 GSM B2 B3 B5 B8 LORA 860~935MHz （国外4G传输速率与国内不同） | |
传输速率 | LTE-FDD 下行速率150Mbps 上行速率50Mbps LTE-TDD 下行速率130Mbps 上行速率35Mbps CDMA 下行速率3.1Mbps 上行速率1.8Mbps GSM 下行速率107Kbps 上行速率85.6Kbps | |||
下行 | LORA通讯 | RS485通讯 | LORA通讯 | |
上行 | 4G通讯 | 4G通讯 | 4G通讯 | |
SIM卡电压 | 3V，1.8V | |||
天线接口 | 50Ω/SMA（母头） | |||
串口类型 | RS-485 | |||
波特率 | 115200bps | |||
工作电压 | DC12 | |||
工作电流 | 350～400mA@12V（拨号时为400mA） | |||
工作温度 | -40℃～85℃ | |||
储存温度 | -40℃～90℃ | |||
湿度范围 | 0～95% 非冷凝 | |||
安装方式 | 底板安装，35mm标准导轨安装（导轨安装下单时请注明） | |||
产品尺寸 | 9.6cm×6.7cm×2.4cm | |||
参数名称 | AF-GSM300-CE | AF-GSM400-CE | AF-GSM400-NB | AF-GSM400-2G |
工作频段 | LORA:470~510MHz | / | H-FDD B1 B3 B8 B5 B20 | GSM 850 EGSM 900 DCS 1800 PCS 1900 |
传输速率 | 以太网 支持10M-100M的传输速率 | 下行速率25.2Kbps 上行速率15.62Kbps | GPRS 下行速率85.6kbps 上行速率85.6kbps | |
下行 | LORA通讯 | RS485通讯 | RS485通讯 | RS485通讯 |
上行 | 以太网 | 以太网 | NB-IOT通讯 | 2G通讯 |
SIM卡电压 | 3V，1.8V | |||
天线接口 | 50Ω/SMA（母头） | |||
串口类型 | RS-485 | |||
波特率 | 115200bps | |||
工作电压 | DC12V | |||
工作电流 | 350～400mA@12V（拨号时为400mA） | |||
工作温度 | -40℃～85℃ | |||
储存温度 | -40℃～90℃ | |||
湿度范围 | 0～95% 非冷凝 | |||
安装方式 | 底板安装，35mm标准导轨安装（导轨安装下单时请注明） | |||
产品尺寸 | 9.6cm×6.7cm×2.4cm | |||
四、硬件说明

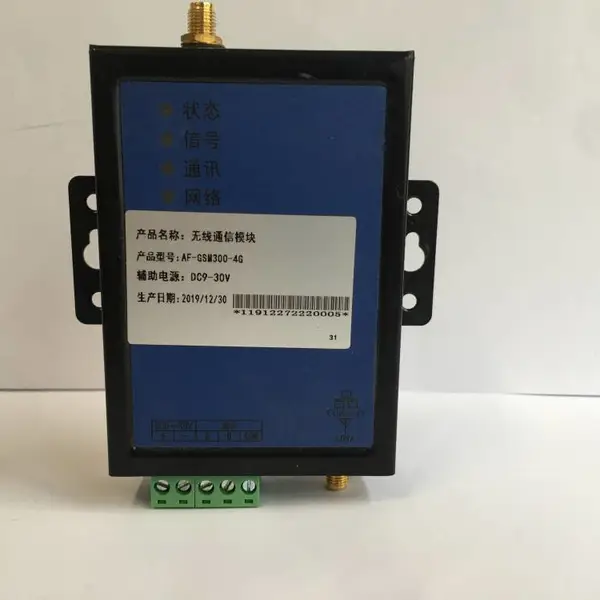

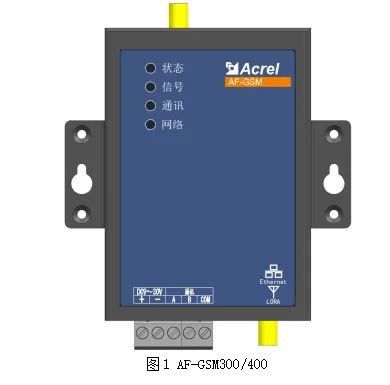

AF-GSM300/400 DTU的正视图如图1所示。
安装说明：
天线安装，本设备的天线接口采用50Ω/SMA（母头），外接天线必须使用适合4G工作波段额天线，如果采用其他不匹配的天线，可能会影响甚至损坏DTU。
SIM卡安装，安装SIM卡时应确保设备未上电，本设备采用的是抽屉式的SIM卡座，打开时，需要将黄色按钮向里推，然后抽出卡套，安装好SIM卡后，将卡套推入。
面板灯：
1、状态：两秒闪烁正在初始化无线模块；一秒闪烁正在连接服务器；常亮已经连接服务器。
2、信号：1秒闪烁信号值小于50%；0.5秒闪烁信号值大于50%；常亮信号值大于80%。
3、通讯：与下行设备有一包数据交互闪烁一次。
4、网络：网络数据传输闪烁。

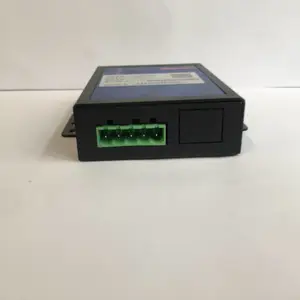

AF-GSM300/400一侧接口如图3接口所示：
1、电源输入，端子方式：DC9～30V。
2、RS485信号输入。
