无人值守变电站 智能变电站一体化监控系统 智能型一体化变电站

一、建设背景

按照电网公司的统计，10kV及以上供电电压等级的工商业用户有200万户以上，此类“用户侧变配电所”产权归电力用户所有（工商企业、住宅小区、学校、医院等），虽然数量众多，但是日常的运行维护工作比较传统，普遍存在以下痛点：运维效率低、响应慢、运维过程不标准规范、巡检过程难以监管、设备档案管理缺失、运行大数据缺少分析。安科瑞变电所运维云平台AcrelCloud-1000根据市场需求反馈，运用互联网和大数据技术为电力运维企业提供线上运维服务平台，实时集中监测所有变电所用电情况、统一调度运维巡检安排，线上线下联动；将企业集团/高等院校内广泛分布的变电所集中统一管理，提高运维效率、提高故障响应速度；为售电企业提供电能集抄服务，即时掌握用户用电量情况，避免偏差考核；响应泛在电力物联网的政策，增加客户粘性，为后期的增值服务开展做准备。

应用场所：中小型电力运维、电力安装、电力成套、电力集成公司

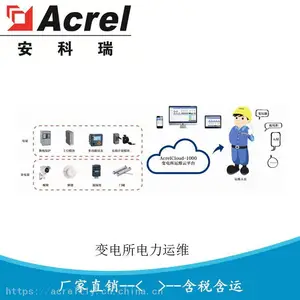

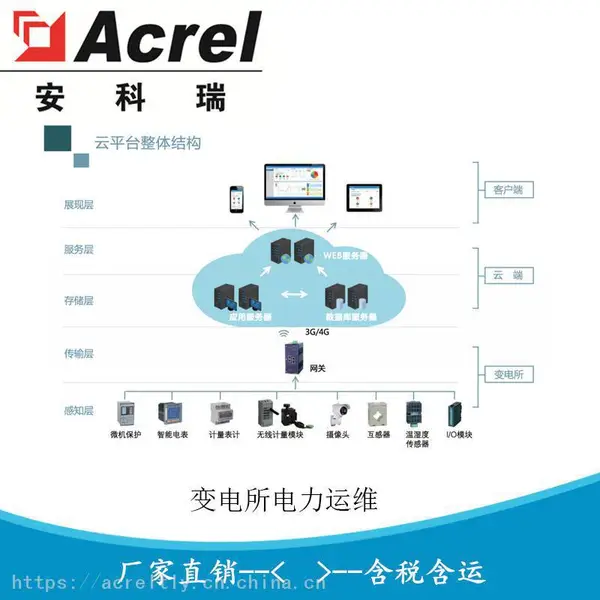

二、整体结构

 三、功能

• 基础数据配置

用户管理

权限管理

测量装置配置

• 在线监测

一次配电图

通讯状态图

越限、故障告警

需量监测

• 变电所运维管理

巡检计划

故障检修

派工、交接班

• 设备管理

设备档案（配电线缆、变压器、配电设备）

设备检修、维修档案

• 历史数据查询

电气参数

环境参数

报警信息

• 报表、统计数据

分时段用电统计

功率因素分析

事件统计、故障统计

分项能耗

• 地图导航

结合电子地图显示变电所的分布情况，并汇总变电所数量、累计装机容量、累计运行容量等信息，点击图标可跳转至变电所详细信息；

•  变电所概况

显示某个变电所的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等）、事件信息（遥信事件、遥测事件）、当日用能情况（逐时用能趋势、环比用能情况）；

•  电力参数查询

可查询电力仪表的某天的电力数据（电流、电压、功率、频率、谐波等），并以图表和表格的形式显示，数据可导出至EXCEL；

•  用能报表

可统计每一块电力仪表每小时、每天、每月的用电情况，并进行同比、占比分析，相关数据可导出至EXCEL；

•  运行环境

显示某个变电所的仪表通讯状态、环境信息（温度、湿度、水浸、烟雾等）、视频信息等；

•  事件及报警信息

当系统监测到遥测越限、遥信变位事件时，主动以声音、短信的形式告知用户，并记录相关事件供今后查询统计；

•  变电所巡检

通过系统编制巡检计划，经审核后生成巡检任务推送到巡检人员的s机上，巡检人员执行巡检任务并登记巡检内容；

 四、云平台访问方式

• 多种终端、多平台访问电力运维平台，以表格、图表、报表的形式可视化显示数据；

• 通过APP执行变电所巡检计划、故障处理、交接班、设备台账；

• 通过、短信、邮件的方式主动接收云服务推送的各类报警信息、派工信息，随时随地移动办公；

五、变电所改造

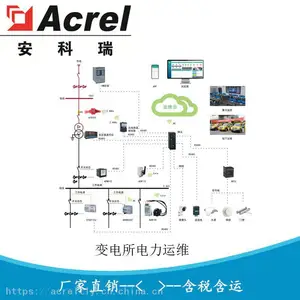

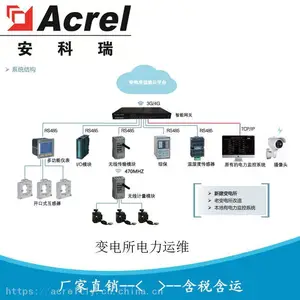

1、系统结构

 2、改造清单

六、合作模式

1、硬件+服务费模式

硬件包含与变电所改造有关的多功能电表、综合保护装置、无线测量模块、非电量传感器（烟雾、门禁、水晶、摄像头等）、网关，服务费根据变电所接入仪表的数量收取（例如某个变电所安装有仪表50个，每个仪表每年收取50元的服务费，则该变电所每年需交2500元的服务费），客户不需要再购买软件。

此种模式下，电力运维公司将数据托管在我司云平台里，我司给电力运维公司分配用户名，使其可访问与权限相匹配的数据。

费用构成：硬件费+服务费

 2、硬件+平台费模式

硬件与模式1相同，此模式可将云平台部署在客户***的服务器中，作为客户企业级电力运维云平台使用，数据存放在客户自己的服务器里。

此模式客户需要一次性购买平台软件，如果客户没有技术力量维护运维平台，则还需每年支付一定的服务费用。

费用构成：硬件费+平台费+服务费（如需）

 3、硬件模式

硬件与模式1相同，此模式可将云平台部署在第三方运维平台，安科瑞公司提供变电所改造方案，通过网关将数据上传至第三方运维平台。

费用构成：硬件费
