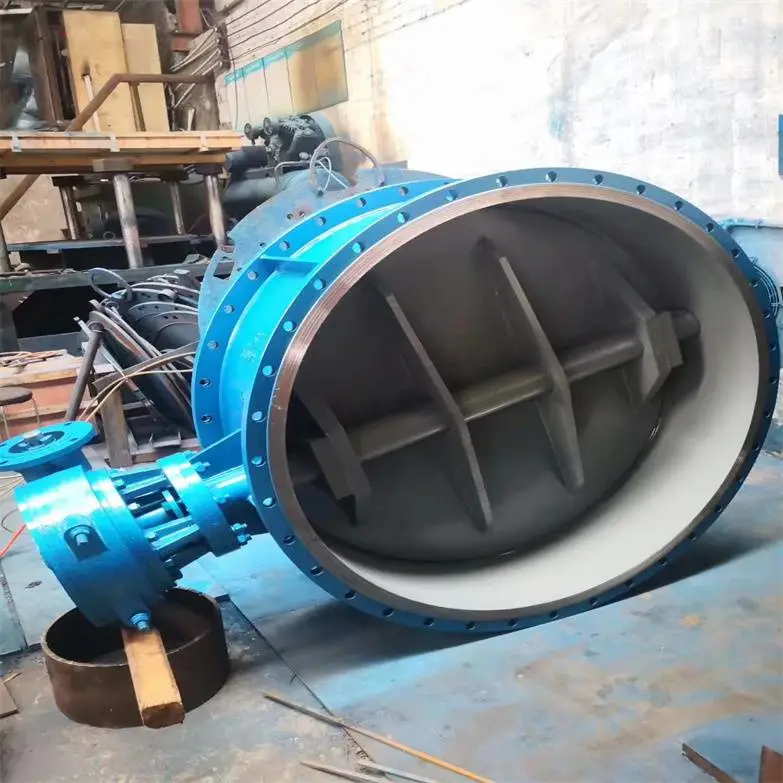

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀

D343H法兰多层次硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

在工业领域中，耐高温和耐高压的设备非常重要。两种常见的设备是硬碰硬高温高压蝶阀和三偏心金属硬密封蝶阀。这两种设备都具有优异的性能，但它们之间存在一些关键区别。

首先，三偏心金属硬密封蝶阀是一种流体控制装置，可用于高温和高压条件下的流体管道系统。它使用一个旋转的圆盘，叫做蝶板，来控制流体的流量。蝶板通常由硬质材料制成，如不锈钢或钛合金，以确保耐高温和耐高压的特性。这种蝶阀的特点之一是开关速度快，操作简单，非常适用于需要频繁开关的应用。

相比之下，硬碰硬高温高压蝶阀是一种更为***的密封技术，适用于***的高温和高压环境。它采用三个偏心设计，即蝶板、阀座和阀杆的轴线不在同一条线上。这种设计使得蝶板与阀座之间形成一个密封的金属接触面，提供了更优异的密封性能。硬碰硬高温高压蝶阀具有很高的耐温和耐压能力，可以承受更恶劣的工作条件。

在实际应用中，选择哪种设备取决于具体的需求和环境。如果需要快速的开关操作和普通的高温高压要求，三偏心金属硬密封蝶阀是一个不错的选择。但是，如果工作环境非常恶劣，需要更高的耐温和耐压性能，那么硬碰硬高温高压蝶阀将是更合适的选项。

总结而言，无论是硬碰硬高温高压蝶阀还是三偏心金属硬密封蝶阀，它们都是为了应对高温高压环境而设计的。根据具体需求选择合适的设备，既能确保流体控制的可靠性，又能提高工作效率。

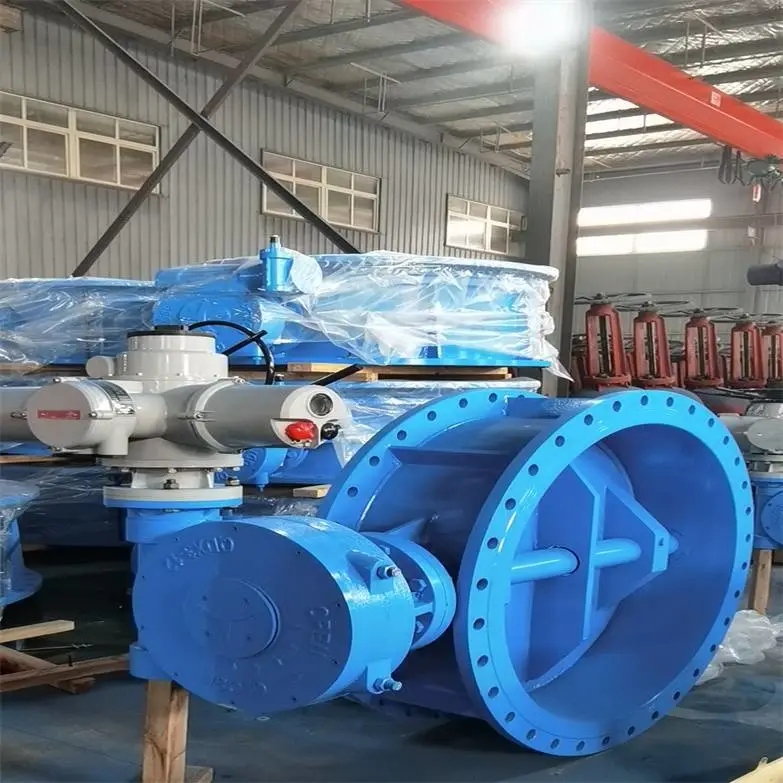

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀

名称：三偏心硬密封蝶阀
通径：8〞～158〞；DN200～4000
压力：150Lb～900Lb；0.6MPa～15MPa
温度：-46～350℃
介质：循环水、污水、工业废水、空气、煤气、合成气、烟气、废气等
材质：球墨铸铁、高铬铸铁、碳钢、奥氏体不锈钢、双相钢等
产品特点：采用三偏心结构，锥面密封，越关越紧，带自补偿功能；密封精度高；蝶阀珩架式设计，流阻小
用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用***的蝶阀，得到了大量推广使用。
还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
⑴选择步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。

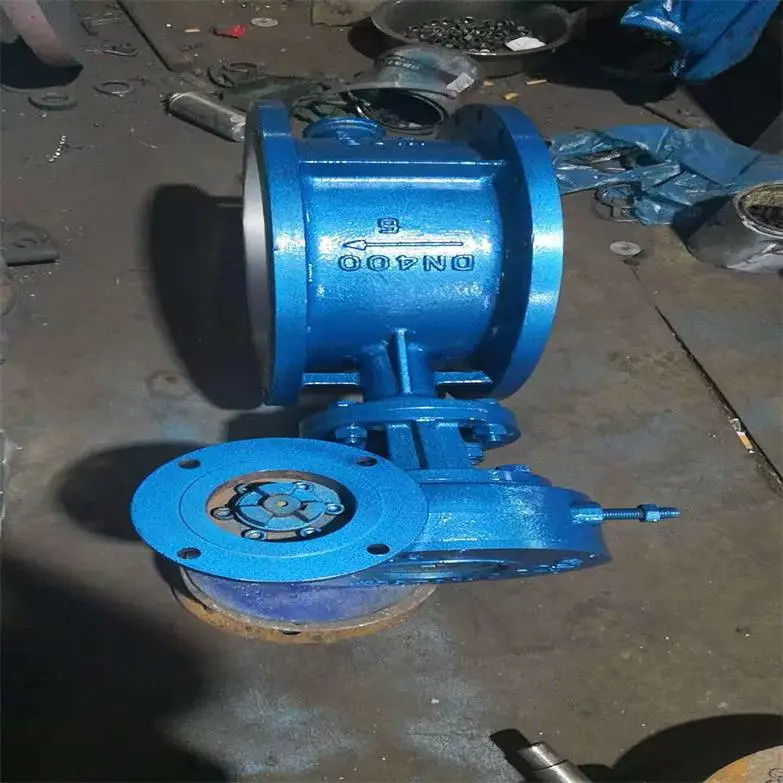

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀采用标准

设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀技术参数

主要零件材质

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

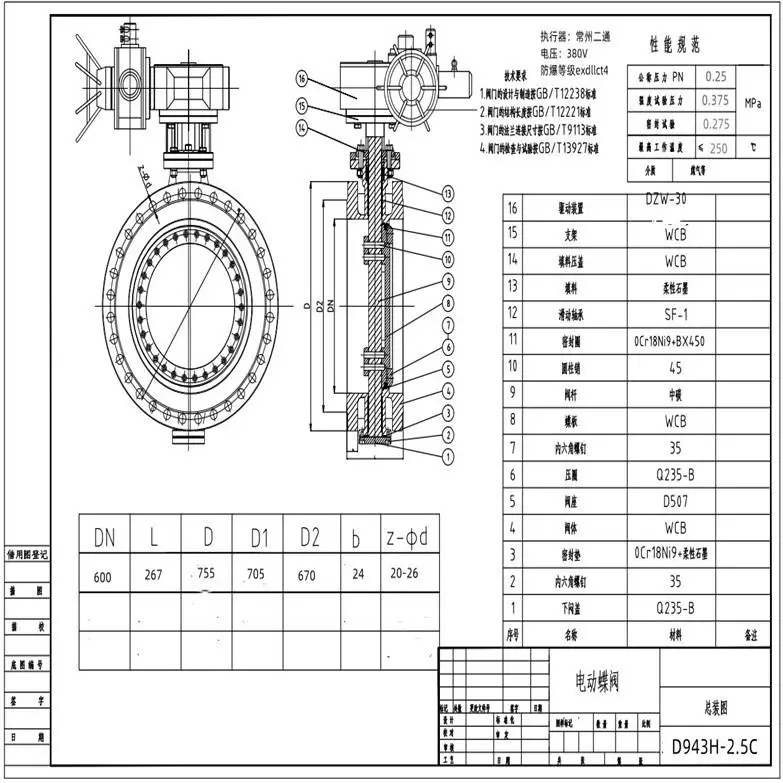

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀外形结构图

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀主要外形尺寸PN0.6～1.0MPa

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀主要外形尺寸PN1.6～2.5MPa

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

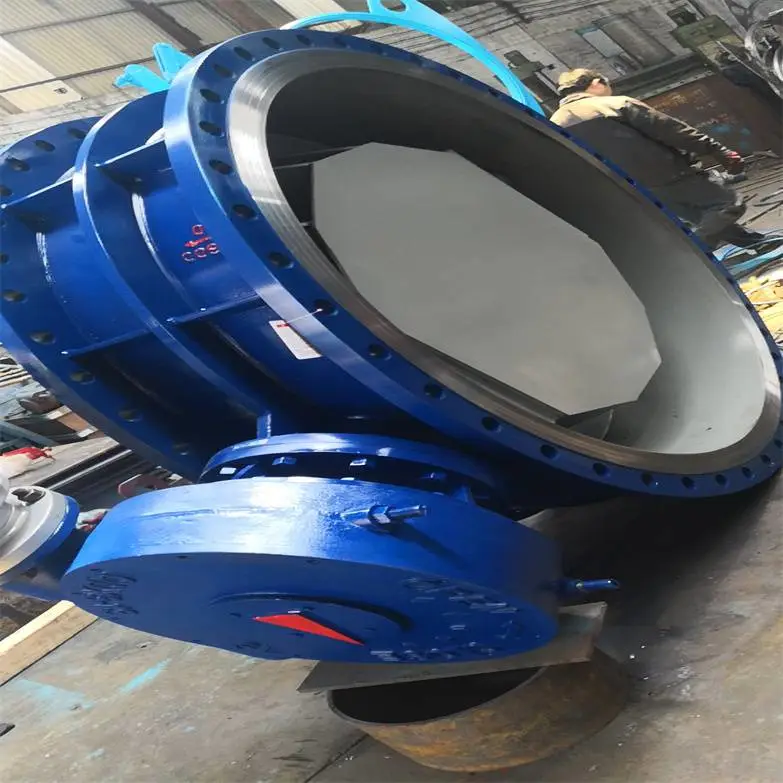

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀

法兰式蝶阀在安装时无需额外配备法兰片，因为其自带法兰，只需直接将阀体上的法兰与管道法兰通过螺栓进行连接即可。但在安装过程中，有几个方面需要注意：

一、在安装时，需要确保蝶阀阀体法兰与管道上法兰之间的端面平行，以防止因螺栓无法拧紧而造成法兰连接处泄漏。

二、法兰蝶阀在管道上安装时，需要在管道两端法兰与阀体法兰之间加入垫片，但不得使用双垫片。

三、在紧固螺栓时，需对称进行，以确保两端法兰连接的各个螺栓拧紧力均匀且一致。

四、在安装过程中，应先安装蝶阀上定位孔的螺栓，以将蝶阀位置对中并固定。另外，在紧固法兰螺栓时，需对称交替拧紧，避免依次单独紧固螺栓。

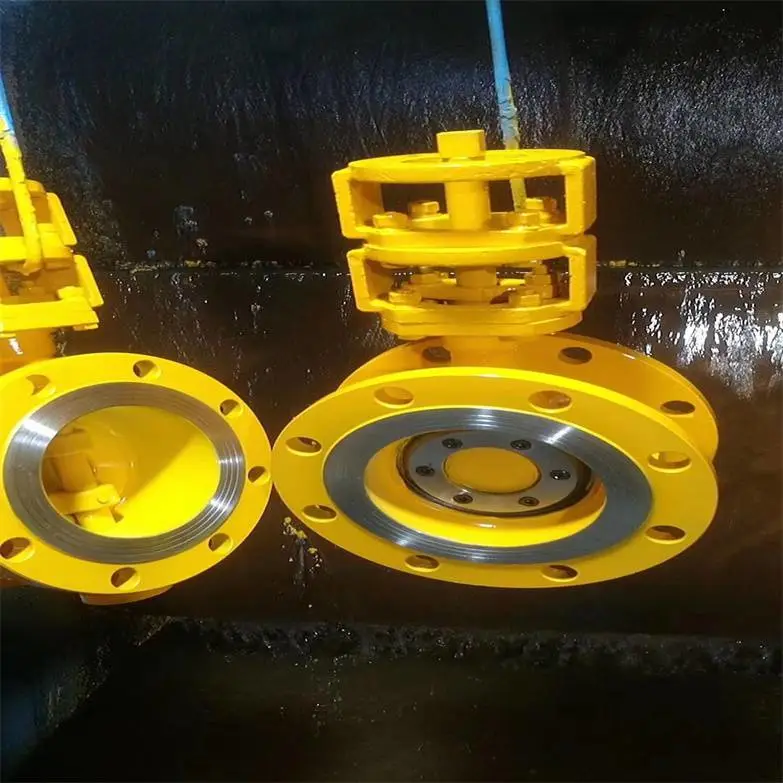

D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀

一、准备工作

1.1 确定安装位置和方式，避免影响阀门使用和日常维护。1.2 阀门和管道的连接口要符合规定要求，并做好密封。安装前检查和清理管道内部杂质和腐蚀物等。

1.3 根据阀门型号，选择相应的法兰、密封圈、螺栓等附件。

1.4 阀门的安装和操作操作人员需要具备相应的技能和经验，以确保安全有效地完成工作。

二、安装设备

2.1 按照阀门的安装图示，确定阀门的位置和方向。固定法兰和蝶板，用螺栓紧固。

2.2 仔细检查法兰和螺栓连接是否紧密，避免造成泄漏安全隐患。

2.3 安装蝶阀时，要注意不要让蝶板碰到法兰。如果发现蝶板碰到法兰，需要进行排气或者放松螺栓，稍微调整阀门的位置。

2.4 安装完毕后，使用带压或者低压空气测试，检查阀门是否正常开闭，是否存在漏气，调整阀门到正确位置。

三、阀门调节

3.1 在阀门操作前，需要检查并清理管道内污垢，并确保管道中没有垃圾、工具等异物。

3.2 对于经常使用的涡轮式蝶阀，需定期检查蝶阀的密封性以及阀门的行程，避免发生故障。

3.3 如果发现阀门开度不正常或者出现漏气的情况，需要进行调整。按照调节人员的操作指导，逐渐打开关闭阀门，达到合适的位置。

3.4 在调节过程中，要注意阀门在正常工作压力下的性能和耐用性。如果需要更换阀门部件，请使用同型号和规格的零部件。

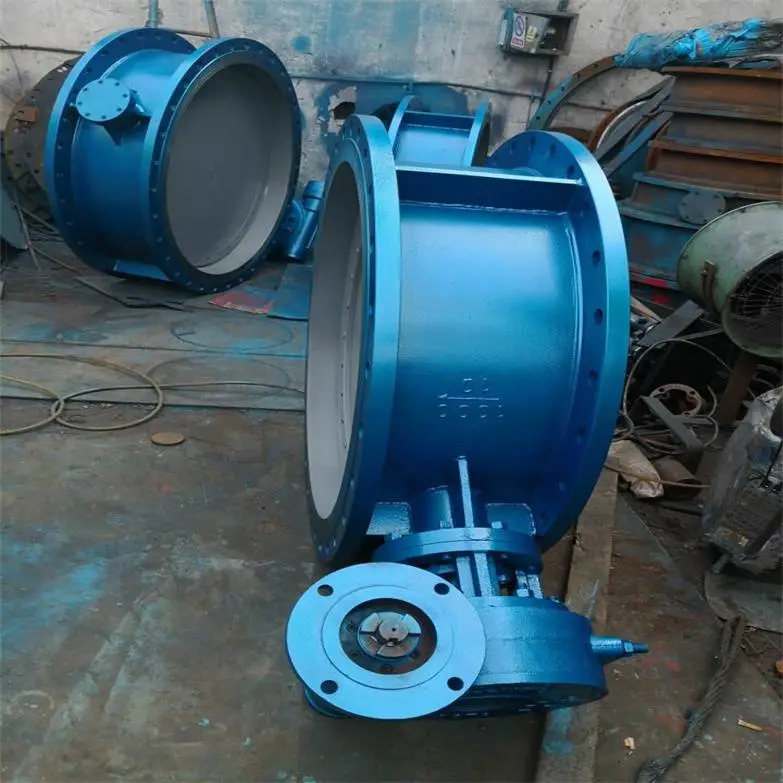

【D343H-16C大口径国标法兰三偏心多层次硬密封蝶阀结语】

涡轮式蝶阀是一种常见的工业阀门，具有结构简单、使用方便等特点，被广泛应用于各种管道系统中。在使用前和安装时，需要严格按照操作流程进行操作，确保阀门正常工作和使用寿命。本文从准备工作、安装设备、阀门调节等方面提供了安装操作流程的指导，希望对用户有所帮助。

相比对夹蝶阀，法兰蝶阀的密封性能更优异，更适合用于大口径阀门的制作。然而，法兰蝶阀的使用成本和价格相对更高，并且其结构长度更大，会占用更多的管道安装空间。
