在电力系统中，高压开关柜就像变电站的心脏，日夜不停地分配着电能。可谁能想到，这个看似坚固的铁柜子内部，却可能因为一点点绝缘老化、灰尘积累或安装小瑕疵，悄无声息地产生局部放电（简称局放）。时间一长，小火花就能变成大事故——柜体烧毁、停电、甚至波及整条线路。

过去我们靠停电摇测绝缘电阻、做耐压试验来“体检”，既费时又影响供电。如今，很多专业运维团队已经把目光转向一种更聪明、更安全的办法——超声波局放检测。这项技术不用停电、不拆柜，只需在带电运行的状态下“听一听”，就能判断开关柜里有没有异常放电，准确定位问题位置。

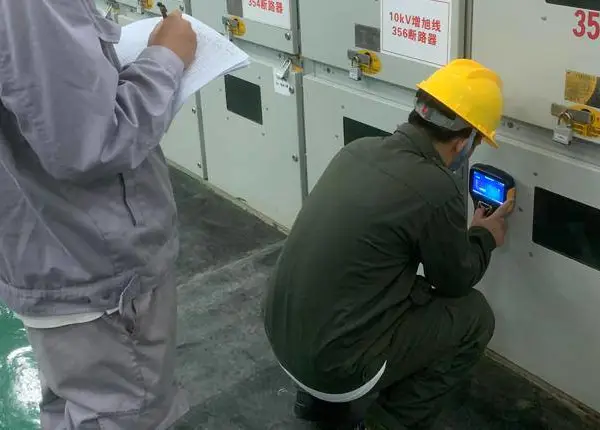

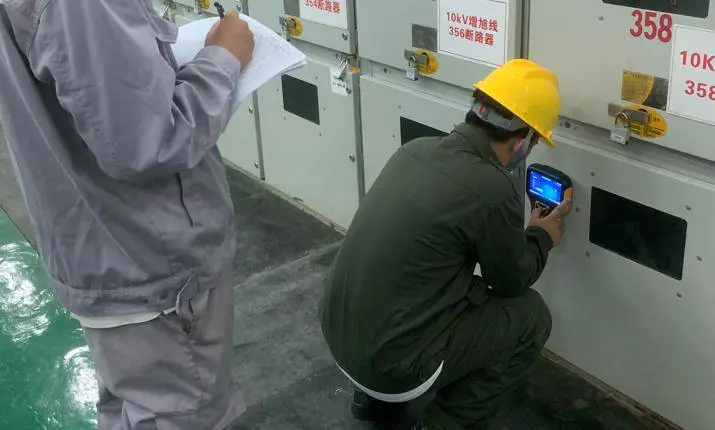

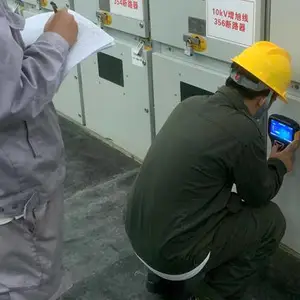

专业运维人员正在用手持超声波局放检测仪对开关柜进行带电扫描

为什么超声波检测这么受青睐？

局部放电发生时，绝缘介质里的小火花会瞬间加热周围空气，空气急速膨胀，就产生了超声波——频率通常落在20kHz到300kHz之间，远远超出人耳能听到的范围（上限约20kHz）。开关柜内部的机械噪声、风机声大多集中在低频段，超声波信号恰恰能“避开”这些干扰，像外科医生用听诊器一样精准捕捉病灶。

实际测试中，仪器把超声信号转换成声音通过耳机播放，操作人员戴上专业隔噪耳机，能清楚听到“嗤——嗤——”或“啪嗒啪嗒”的特征放电声；同时屏幕上还会显示声压级（dB值）、波形、频谱，帮助判断是***放电、悬浮放电还是沿面放电。

真实案例中，某35kV变电站35kV母线PT柜在巡检时被测出超声值高达28dB，TEV值也异常偏高。停电打开柜门一看，A相母线支柱绝缘子表面已经严重积污并出现明显放电烧痕。及时清扫并更换绝缘子后，复测数值恢复正常，避免了一次可能导致母线跳闸的大故障。

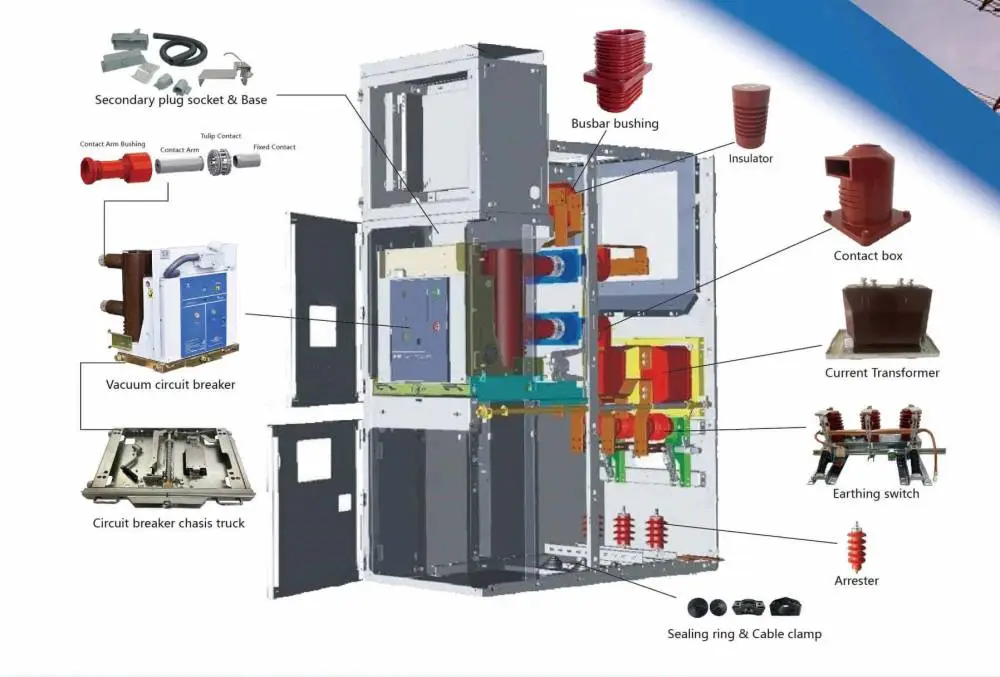

高压开关柜内部结构详解，突出母线、支柱绝缘子等关键部位

实际操作中，这些细节最关键

1. 选择安静时段：尽量避开大风、雨天或附近有高压电晕的时段，背景噪声低检测更准。

2.


3. 沿柜体表面系统扫描：重点关注母线室、电缆室、手车室、压力释放阀等容易积污和放电的部位。

4.


5. 多点对比：同一面柜体不同位置、不同相之间对比，异常点往往声压明显高于周边。

6.


7. 结合其他方法：超声波定位能力强，但灵敏度有时不如TEV或超高频，现场常采用声电联合方式互相验证。

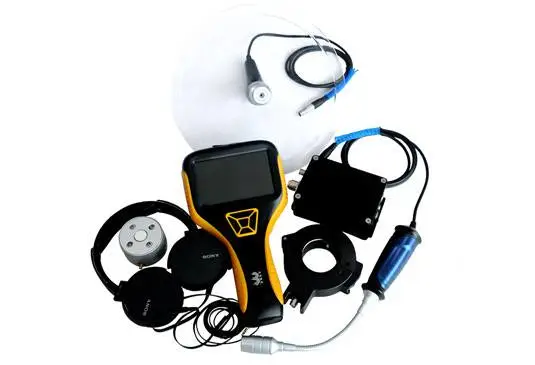

完整的超声波局放检测设备套装，包括主机、探头、耳机和便携箱

用好这套方法，很多隐患都能在“萌芽”阶段被发现，真正把“事后抢修”变成“事前预防”。

电力设备的状态检修已经是大势所趋，而开关柜超声波局放检测正是这条路上最实用的一把“听诊器”。它不张扬，却能在日常巡检中一次次帮你挡住重大事故。早听一听，早安心一点，何乐而不为？
