产品说明书

感谢您购买本产品。为获得性能与使用安全，在连接、操作或调试本产品前，请仔细阅读本说明，并妥善保管手册以备日后查阅。

产品简介

本 SDI 转 HDMI 转换器可将 HD?SDI、3G?SDI 信号在 HDMI 显示器上呈现，支持 2.970 Gbit/s 高码率，实现无损耗、高速信号传输。对于专业用户而言，该产品可更便捷地分配与延长 3G SDI 信号，并通过内置 HDMI 转换功能，将内容在 HDMI 显示器上显示。

产品特性

• 支持 2.970 Gbit/s、1.485 Gbit/s 传输速率

• 兼容 SMPTE 425M、SMPTE 424M、SMPTE 292M、SMPTE 259M?C 标准

• 可级联多台设备，实现信号远距离延长

包装清单

• SDI 转 HDMI 转换器 ———————————— 1 台

• USB 电源适配器 ———————————————— 1 个

• 使用说明书 ———————————————————— 1 份

技术参数

• 输入接口：1 × BNC（HD?SDI/3G?SDI）

• 输出接口：1 × HDMI

• SDI 传输速率：2.970 Gbit/s

• 输入 / 输出分辨率：720p / 1080i / 1080p

• 供电：DC 5V

• ESD 防护（人体模型）：±8kV（空气放电），±4kV（接触放电）

• 尺寸：97 mm × 55 mm × 23 mm

• 重量：130 g

• 工作温度：0°C ~ 40°C / 32°F ~ 104°F

• 存储温度：-20°C ~ 60°C /-4°F ~ 140°F

• 相对湿度：20% ~ 90% RH（非冷凝）

• 功耗：5W

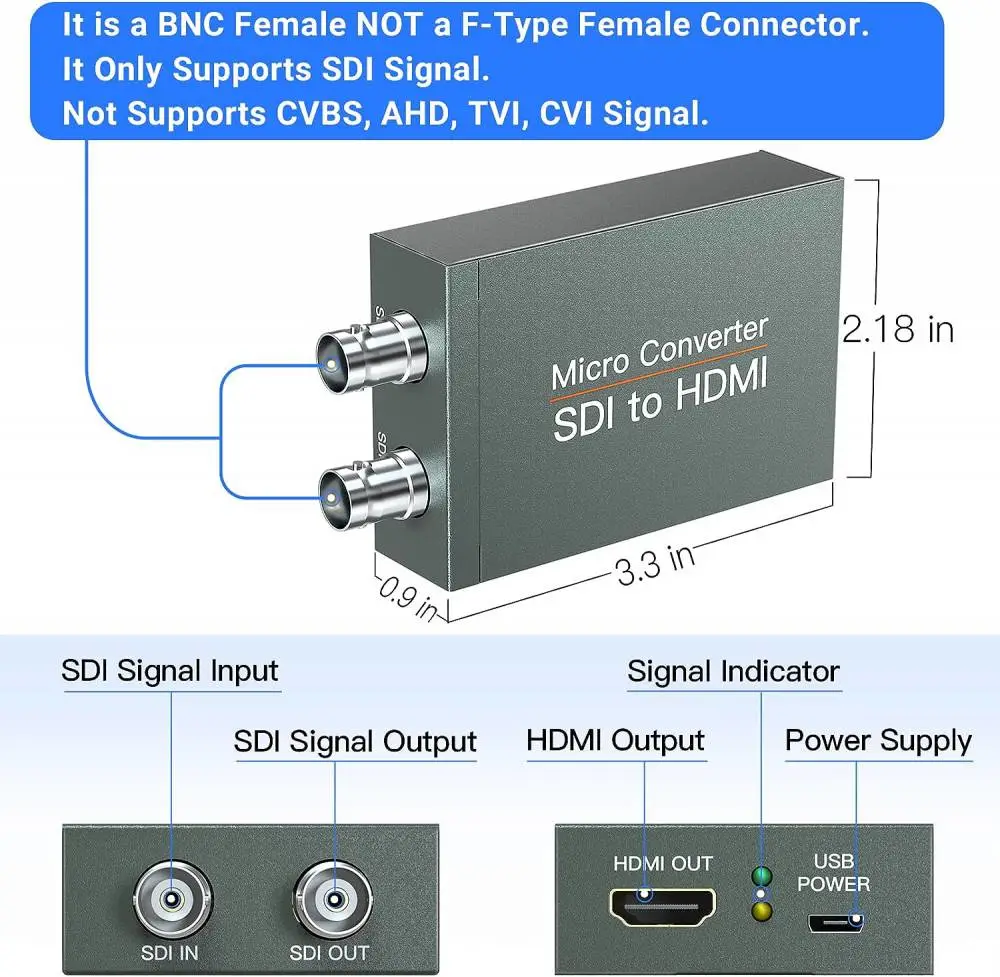

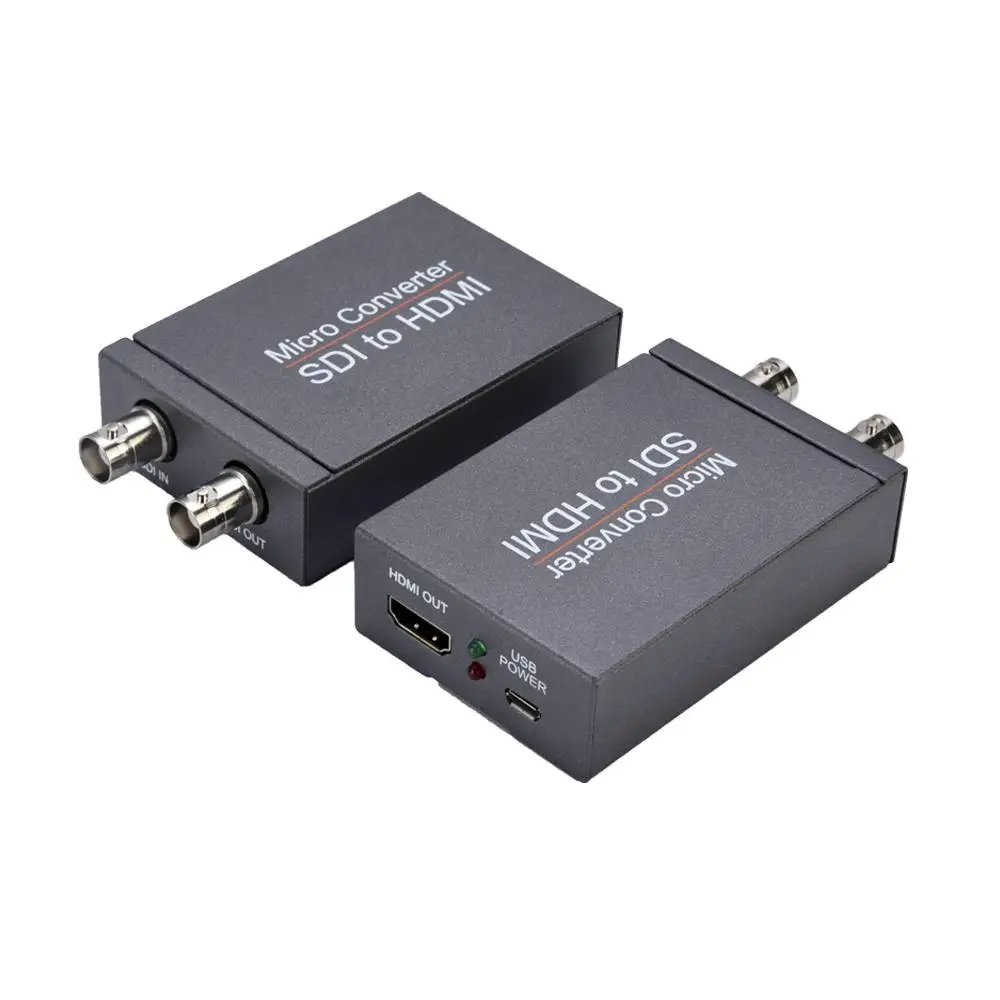

操作接口与功能

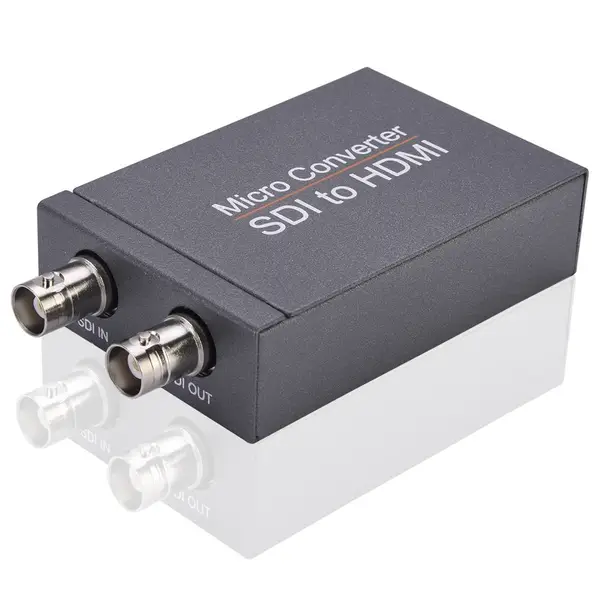

1. SDI IN：SDI 信号源输入接口

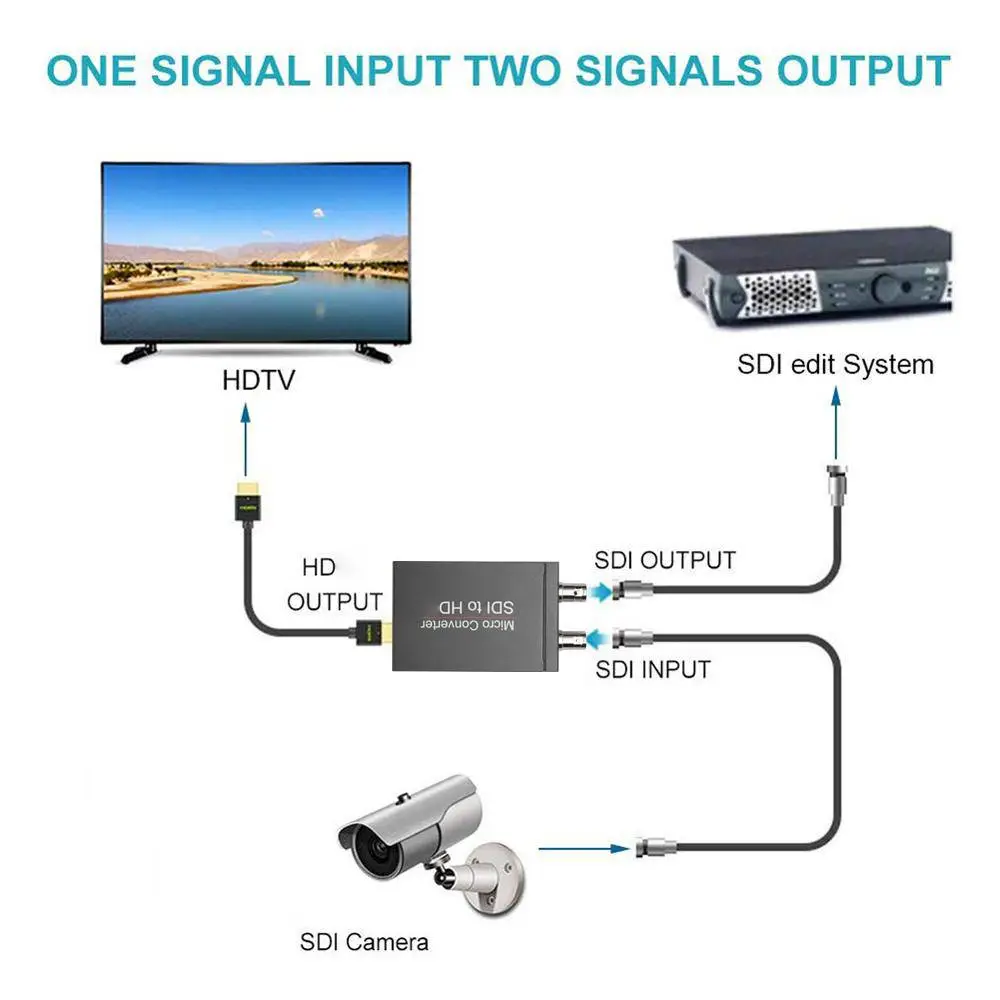

2. SDI OUT：SDI 信号环出接口（用于连接 SDI 显示设备）

3. HDMI OUT：HDMI 显示设备输出接口（使用 HDMI 线连接）

4. RED LED：电源指示灯

5. GREEN LED：SDI 信号锁定指示灯

6. USB POWER：USB 供电接口（连接 USB 电源线）
