一、简介

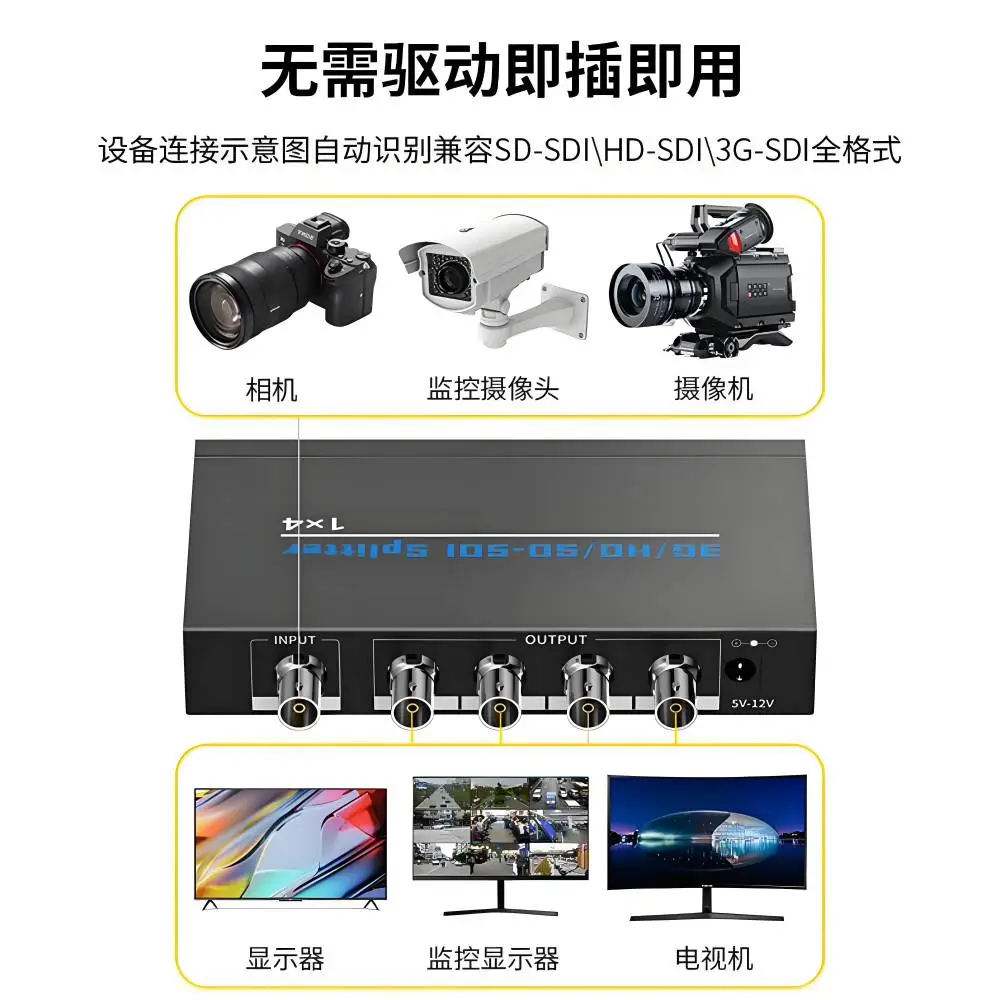

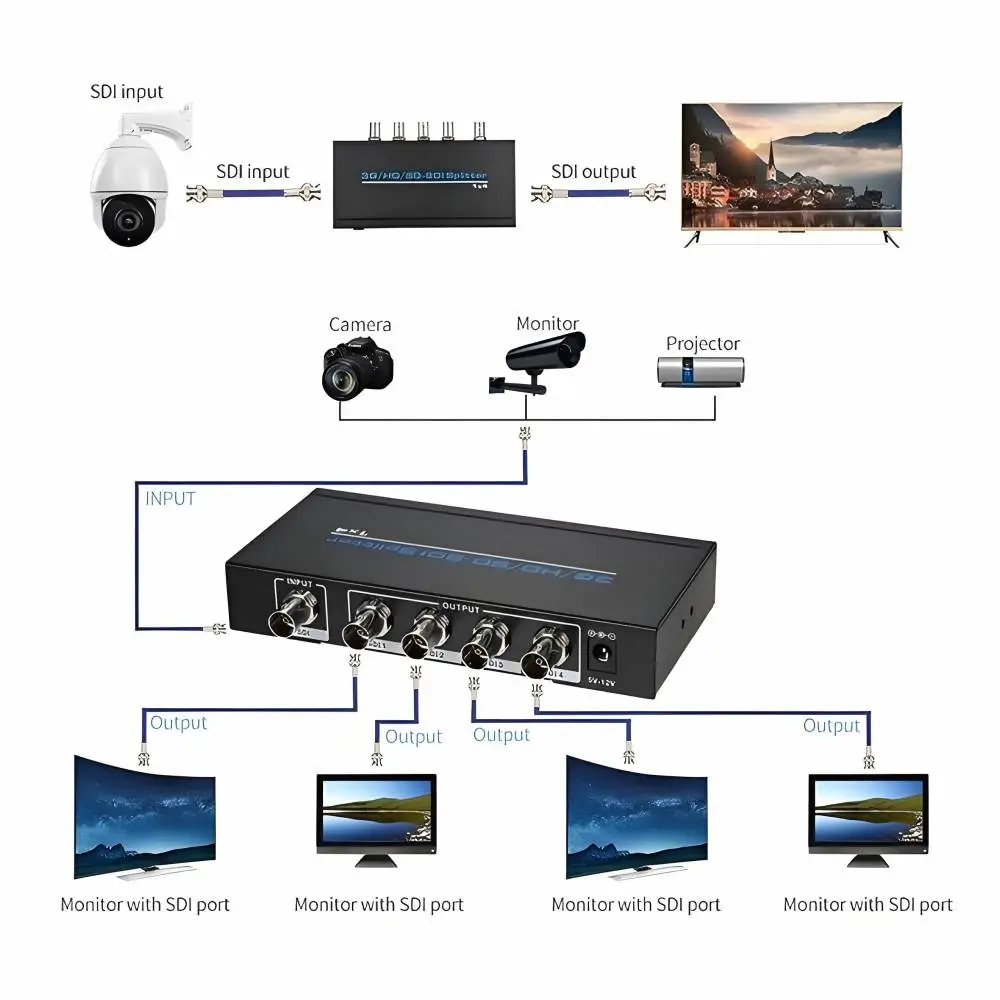

1×4 SDI分配器分配允许1 SDI，HD-SDI或3G-SDI视频源4 SDI/ HD-SDI/3G-SDI同时显示。该产品内置的自动识别和SD-SDI，HD-SDI，3G-SDI SDI信号的所有格式兼容。它是支持2.97Gbps带宽，并支持在长距离无损传输。

二、特征

1.1 SDI输入信号拆分为4 SDI水槽设备。

2.支持SD-SDI（270MB/ s）的HD-SDI（1.485Gb/ s）的3G-SDI（2.97Gb/ s）的视频格式。

3.内置电缆均衡，时钟恢复和驱动器。

4.支持分辨***达1920×1080@ 60 Hz的。

5.Supports信号可达300m为标清信号，200米的高清信号和100米的3G信号的输入和输出的距离。

6.Supports5-12V宽电压输入。

三、 包装

1.1x4 SDI分配器---------------------------------------------------1PCS

2.5V1A直流电源适配器---------------------------------------------1PCS

3.操作手册----------------------------------------------------------1PCS

四、产品规格

1.频率带宽的3Gbps

2.SDI分配器输入端口1 x BNC母输入端

3.SDI分配器输出端口4×BNC女输出端口

4.电源供应DC5V 1A

5.ESD保护人体模型：±8kV的（气隙放电）

6.±4kV的（接触放电）

7.Dimensions（毫米），70（W）×145（D）×25（H）

8.Weight350

9.Operating温度0°C～40°C / 32°F～104°F

10..Storage温度-20°C～60°C / -4°F～140°F

11.Relative湿度20～90％RH（无冷凝）

12.Power消耗（）1.5W

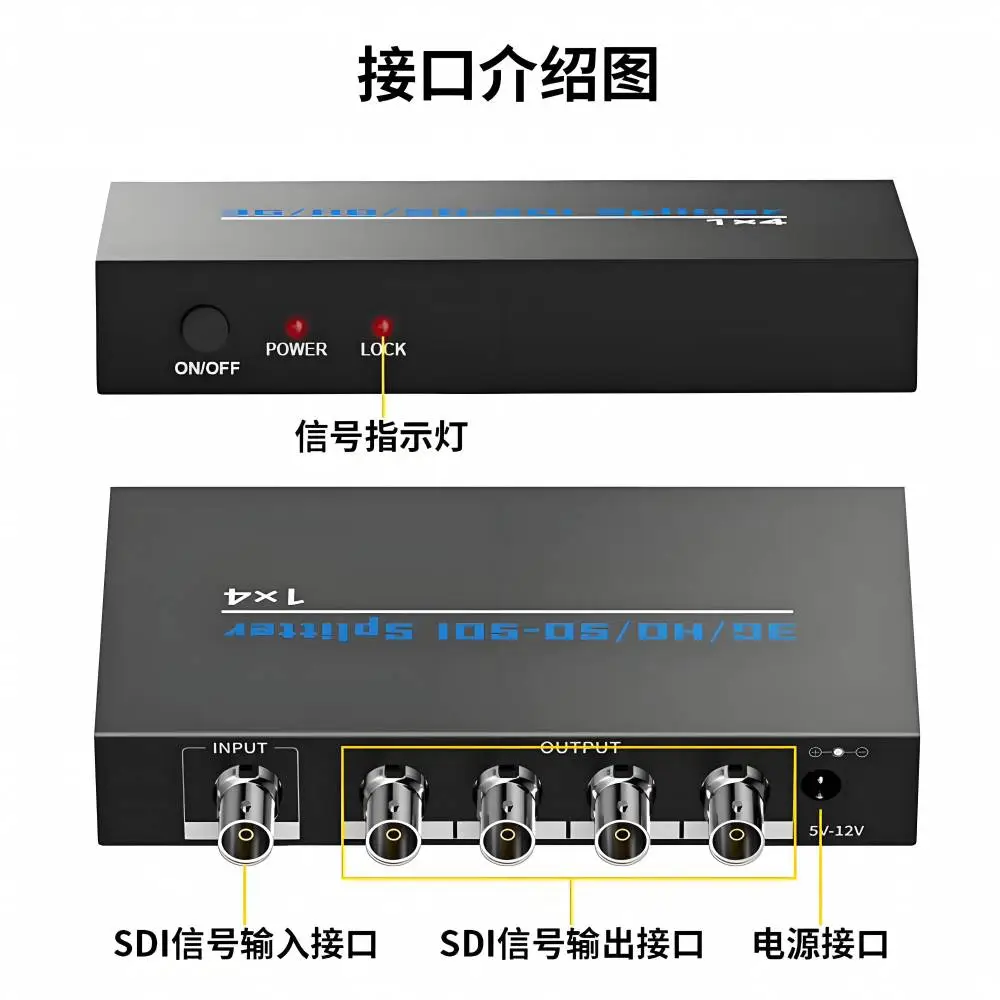

五、控制和功能

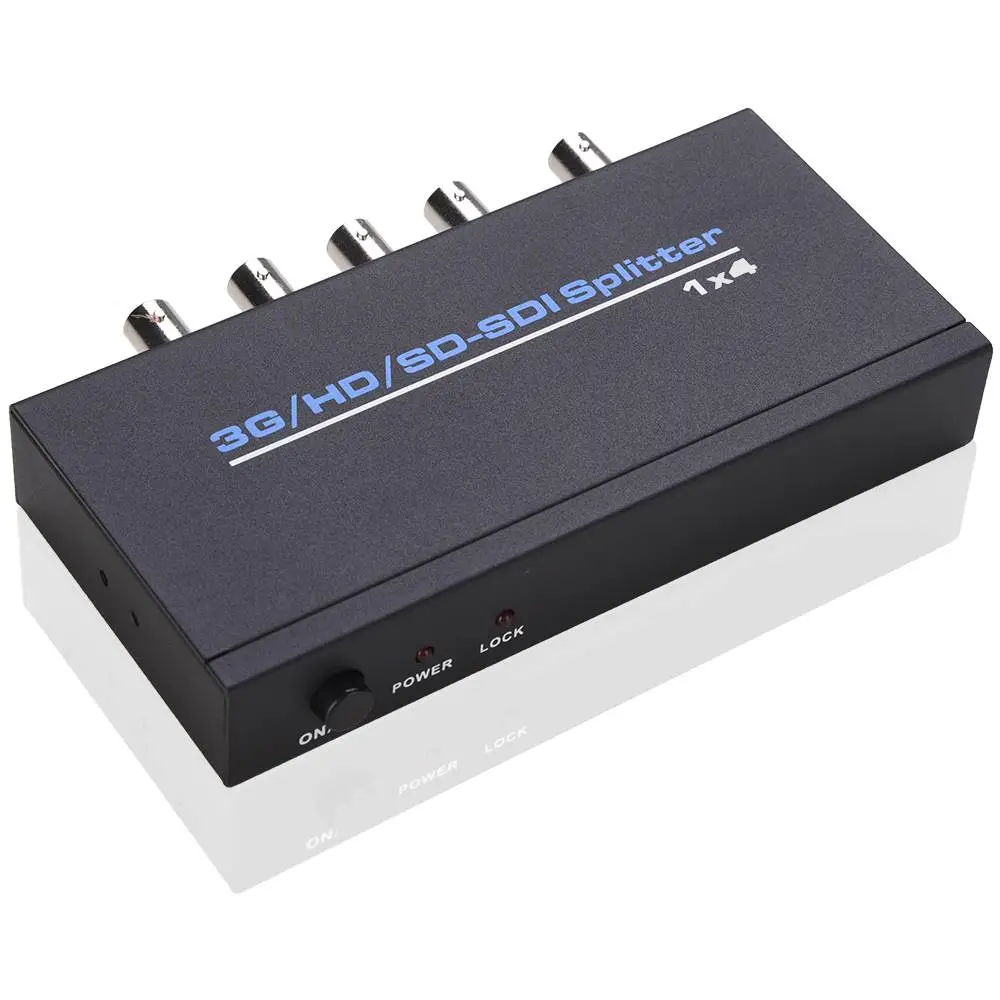

前面板

1.ON/ OFF：电源ON / OFF开关。

2.电源LED：当设备与电源相连，此红色LED点亮。

3.LOCK LED：此红色LED指示灯亮起时，在SDI信号插头。

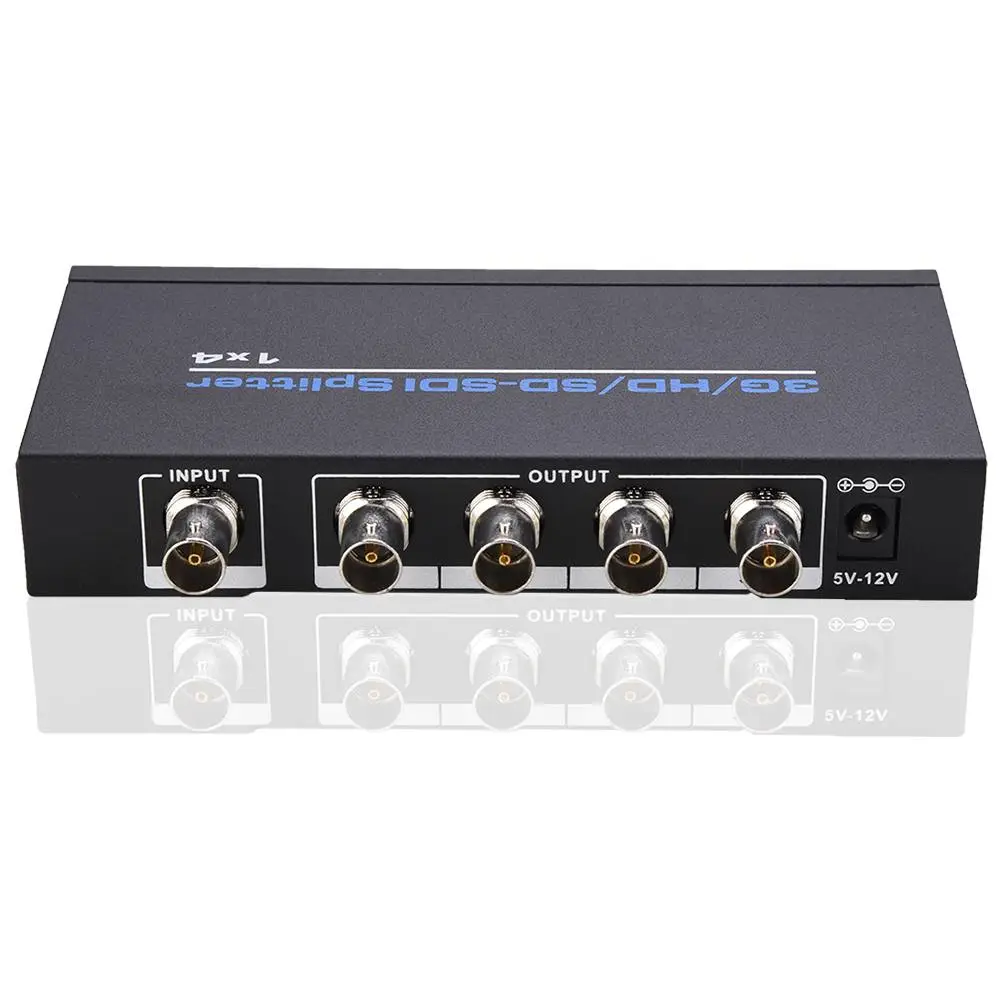

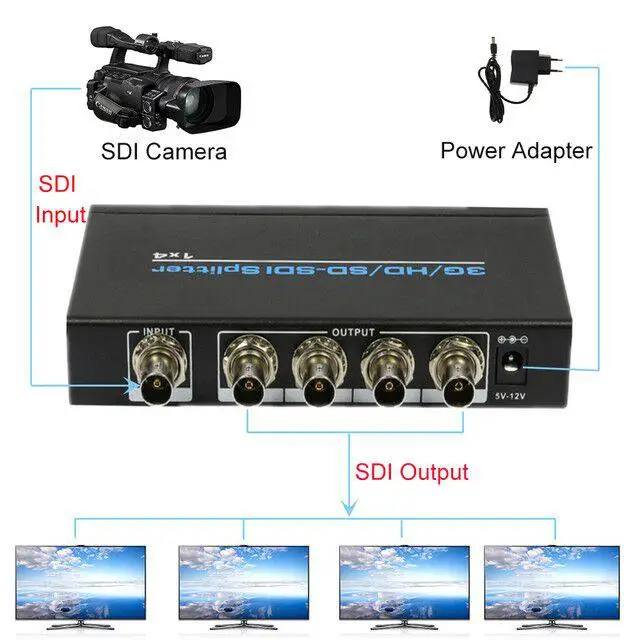

后面板

1.SDI输入：此插槽是连接从SDI摄像机SDI源输出的。

2.SDI OUTPUT：这些插槽，你用同轴电缆（RG6）连接SDI显示器或监视器。

3.DC5V-12V型：将5V或12V直流电源插入本机并连接适配器AC电源插座。
