产品名称：日本新电元整流器S15VB60-4000 S50VB80-4000 S15WB60-5000

产品品牌：日本新电元

PS：网上价格不是实际价格，如有需要欢迎电话、QQ咨询报价和确认货期！

南京诚开达工业设备有限公司 优惠代购

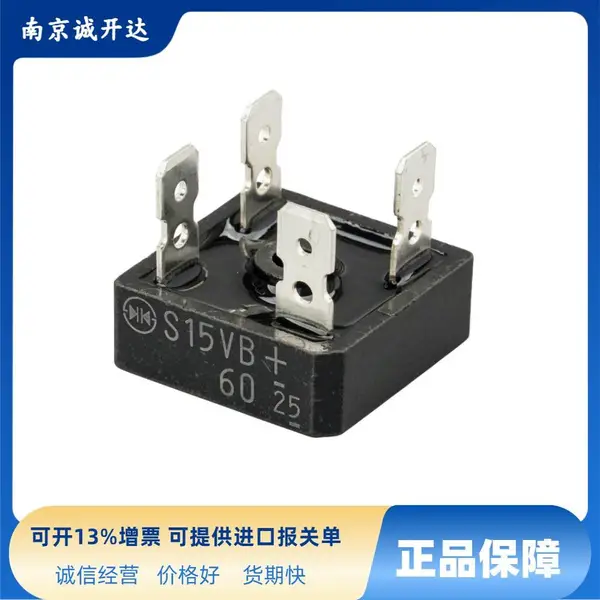

日本新电元 SHINDENGEN S15VB60-4000（单相桥堆）

S15VB60-4000 是新电元工業的 1***/600V 单相桥式整流器，SQIP-4 封装，带散热安装孔，用于工业电源、充电器、变频器等整流场景。

型号解读

• S15：系列名，代表 1*** 级桥堆

• VB60：反向电压 600V，标准恢复型

• 4000：出厂包装规格（托盘装，100pcs / 盘）

核心规格（Tc=25℃）

• 平均正向电流 I (AV)：1***（带散热器，Tc=83℃）；4.***（无散热器，Ta=40℃）

• 重复反向电压 VRM：600V

• 正向压降 VF：1.05V（@7.***）

• 反向电流 Ir：10μA（@600V）

• 浪涌电流 IFSM：200A（50Hz，1 周期）

• 工作结温 Tj：-40℃～+150℃

• 绝缘耐压：端子 - 外壳 AC 2kV/1min

• 热阻 Rth (j-c)：2.3℃/W（需配散热器）

• 封装 / 引脚：SQIP-4（4 脚，Φ4.5mm 安装孔）

• 尺寸 / 重量：26.5×18×11mm / 约 16.2g新電元工業株式会社

关键特点

1. 高性价比工业级：1***/600V 常用规格，原厂品质稳定。

2. 带安装孔易固定：Φ4.5mm 孔，可直接锁螺丝固定在散热器上。

3. 玻璃钝化芯片：耐温、耐湿、抗冲击，寿命长。

4. 低漏流、低压降：功耗低，散热压力小。

5. UL94V-0 阻燃封装：***，适合工业环境。

典型应用

• 工业开关电源、AC-DC 整流模块

• 电池充电器、逆变器、变频器

• 工控设备、伺服电源、照明电源

• 需大电流、高耐压的单相整流场景

同系列选型（快速替换）

• S15VB40-4000：400V/1***（低压版）

• S15VB80-4000：800V/1***（高压版）

• S25VB60-4000：2***/600V（大电流版）
