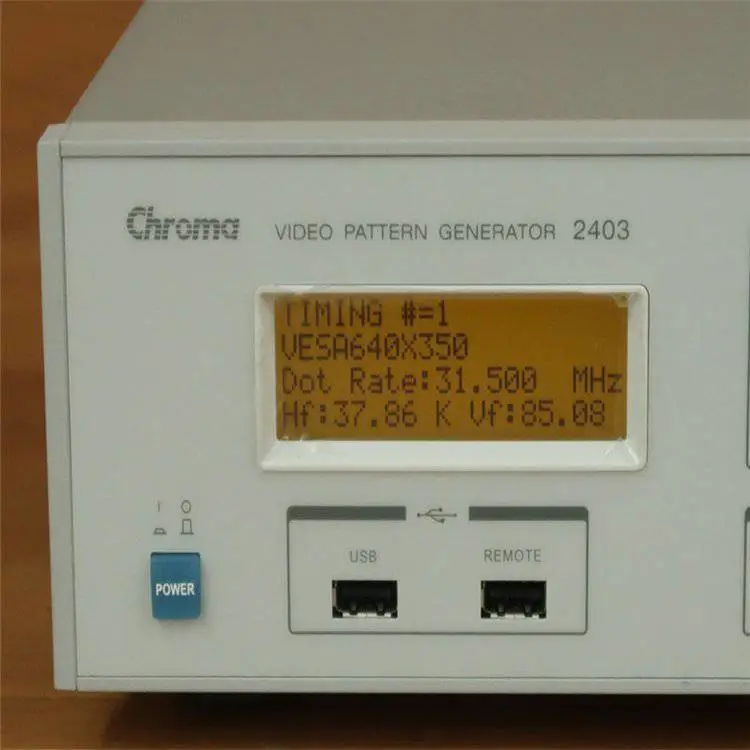

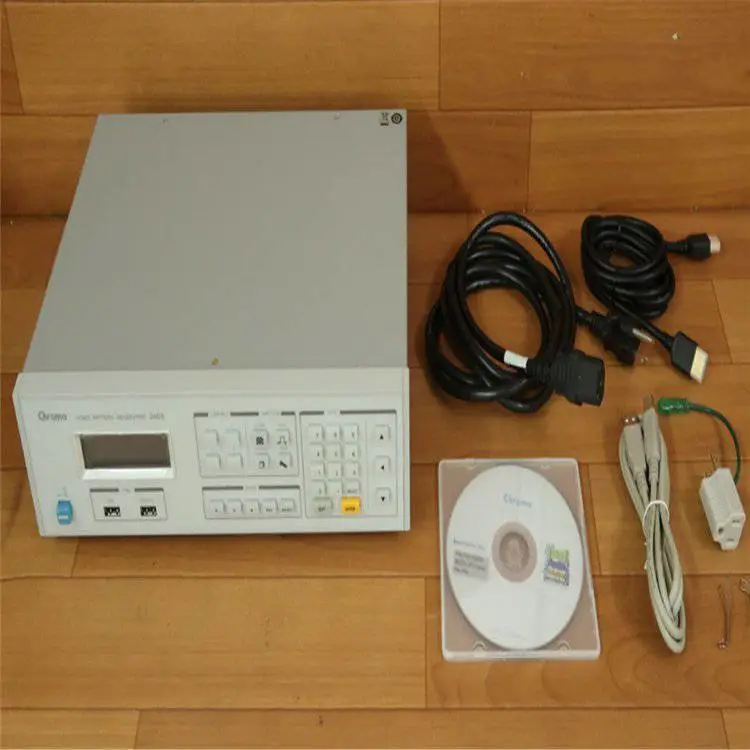

致茂Chroma 可编程视频信号图形发生器2403

主要特色：

模组化介面设计

HDMI 2.0 信号模组 (选配)

- 支援4K x 2K 60/50Hz输出

- 点频率支援至600MHz (6Gbps TMDS rate)

- 支援RGB 4:4:4 / YCbCr 4:4:4 or 4:2:2 or 4:2:0 -HDCP 1.4 / 2.2自动切换功能

- 内建CEA-861-F timing

- 支援24 / 30 / 36位元色深

- ARC 音频回溯功能

- 色域标准sYCC601 / Adobe RGB / Adobe YCC601 / xvYCC / ITU-R BT.2020

DisplayPort 1.2a 信号模组 (选配)

- 支援4K x 2K 60/50Hz输出

- 点频率支援至600MHz

- 1.62 / 2.7 / 5.4Gbps per lane

- 1 / 2 / 4 Link - 2 Channel (L-PCM)

EDID 读出/写入/比对/分析

支援图形动态位移功能 (Scrolling)

内建中国高清标准检测图像 / 3D / 4K 测试图像

使用者定义键(32 Key max)

单键快速功能键

USB资料存取及控制介面

软体图形化操作编辑介面

ESD保护电路

Chroma 2403可编程视频信号图形产生器，为针对数位视频信号介面检测应用专用机，提供高附 加价值及低成本测试方案，内建高速绘图核心可提供各种解析度显示设备标准检测信号与图像， 符合现今及未来各种多媒体显示器产业研发与测 试应用需求。

本产品支援***高解析多媒体数位影音传输 介面如HDMI/DisplayPort等各式功能检测应用， 其主要特点：　　

支援4K x 2K 60Hz规格

2403内建高速绘图核心，输出信号高可达 600MHz频宽，支援UHD(Ultra High Definition) 4K x 2K@60Hz超高解析度显示器检测应用。

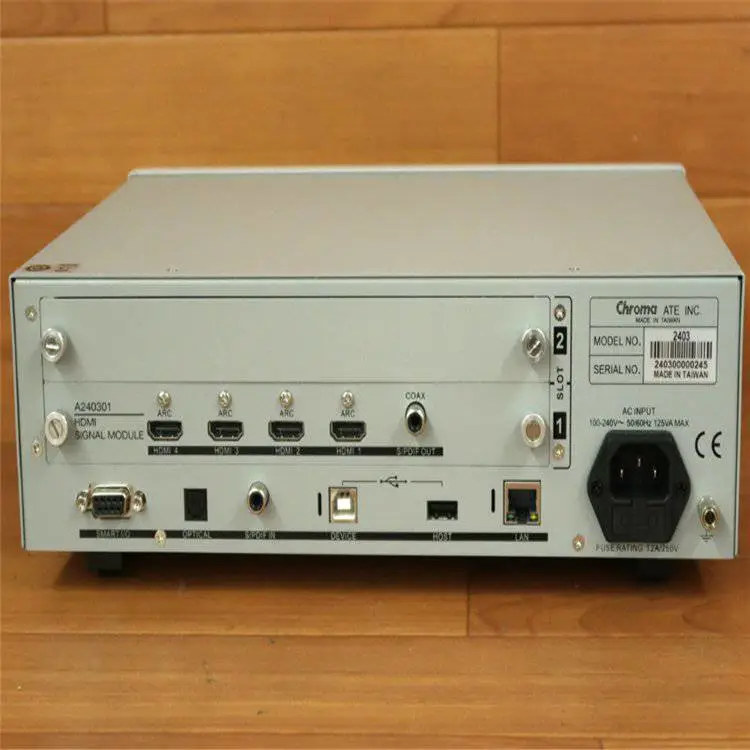

模组化信号介面设计

输出采模组化介面设计，共有2个信号模组接口可依据检测应用选择，模组支援多信号端口同时 输出能力，符合现今多输入端口显示设备测试应 用。

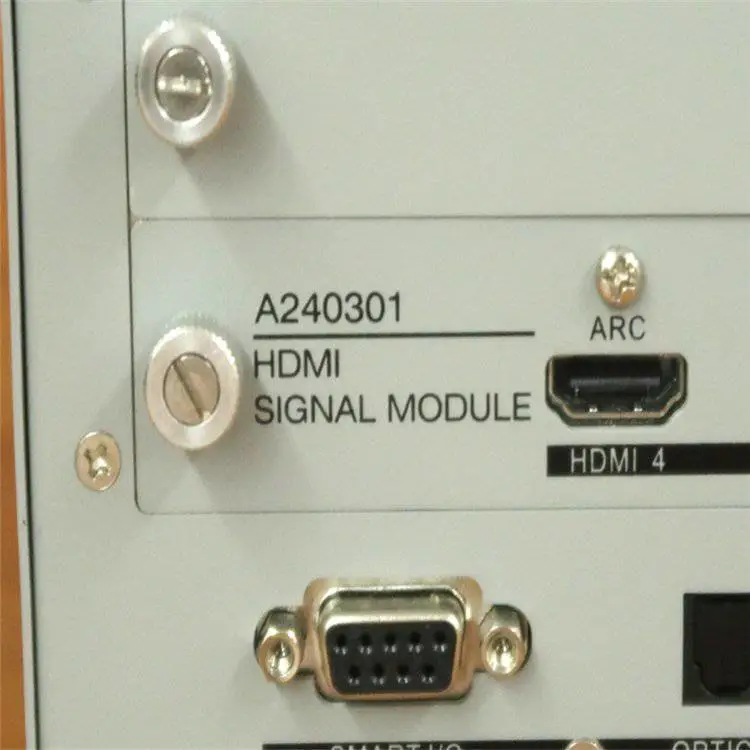

HDMI 2.0检测功能(HDMI模组)

支援HDMI 2.0规范定义高6Gbps TMDS信号输出(TMDS rate)与HDCP1.4 / 2.2数位内容保护检 测功能，在色彩部分支援24 / 30 / 36位元色深 (RGB / YCbCr)与HDMI 2.0规范新定义YCbCr 4:2:0 信号取样格式输出，同时可提供高解析度色彩标准ITU-R BT2020与HDCP 2.2 / ARC (Audio Return Channel) / CEC / EDID等检测功能。

DisplayPort 1.2a检测功能(DP模组)

支援DisplayPort 1.2规范定义高HBR2(High Bit Rate 2, 5.4Gbps)频宽传输支援至4K x 2K 60Hz解 析度，并支援声音传输与3D/EDID等检测应用功 能。

便利快速功能设定

内建或自建之内部执行程序 (Program) 可有效提升生产效率，提供使用者自行编辑USER KEY于特 定测试中搭配复合功能使用，以节省测试时间， 提升生产效率。

Chroma 2403内建丰富的时序档案及多样化的图像选择，含标准静态、动态及图像滚动画面，可 检验待测体特性响应、白平衡校正等，并具手动 及自动之操作程序，同时支援弹性的模组化信号 扩充介面可依据检测应用搭配选择，在软体部 分VPG Master可支援自行编辑各种测试程序及参 数，其简易操作介面及完整测试功能将可适用于 所有视讯及相关产业之研究开发、生产测试或品 质验证应用。
