1.1 产品型号及名称

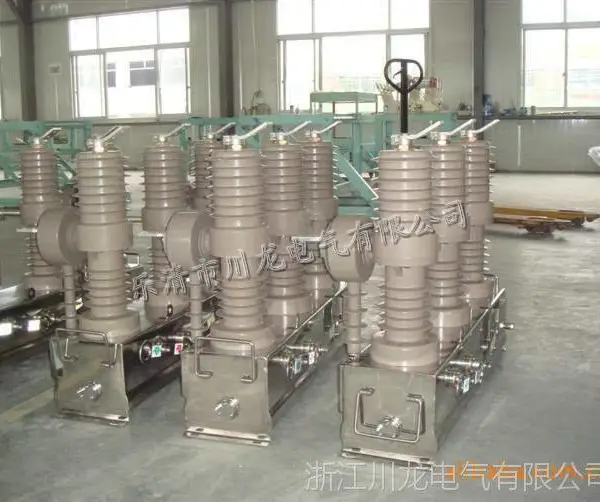

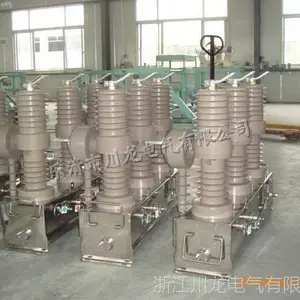

     ZW32-12/630-20户外高压真空断路器。

 1.2 主要用途

     ZW32-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

     本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

 1.3 使用环境条件

   1、海拔高度不超过2000米；

   2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；

   3、风速不大于35m/s；

   4、无易燃、baozha危险、化学腐蚀及剧烈震动的场所。

  2、结构特点

 2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

 2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和baozha危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。

 2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。

 2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。

 2.5 操作机构新颖、简单、动作可靠、体积小、 可达1万次。

 2.6 断路器的安装方式可采用单杆或双杆座装方式。

3、安装、使用及维护

 3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

 3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

 3.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。

 3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

 3.5 用户不得随意更换使用与原型号规格不一致的电器元件。

 3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

4、运输、验收及贮存

 4.1 运输

     运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。

 4.2 验收

     用户收到柱上断路器后应进行如下工作：

     1、检查包装是否损坏

     2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

     3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。

 4.3 贮存

    本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
