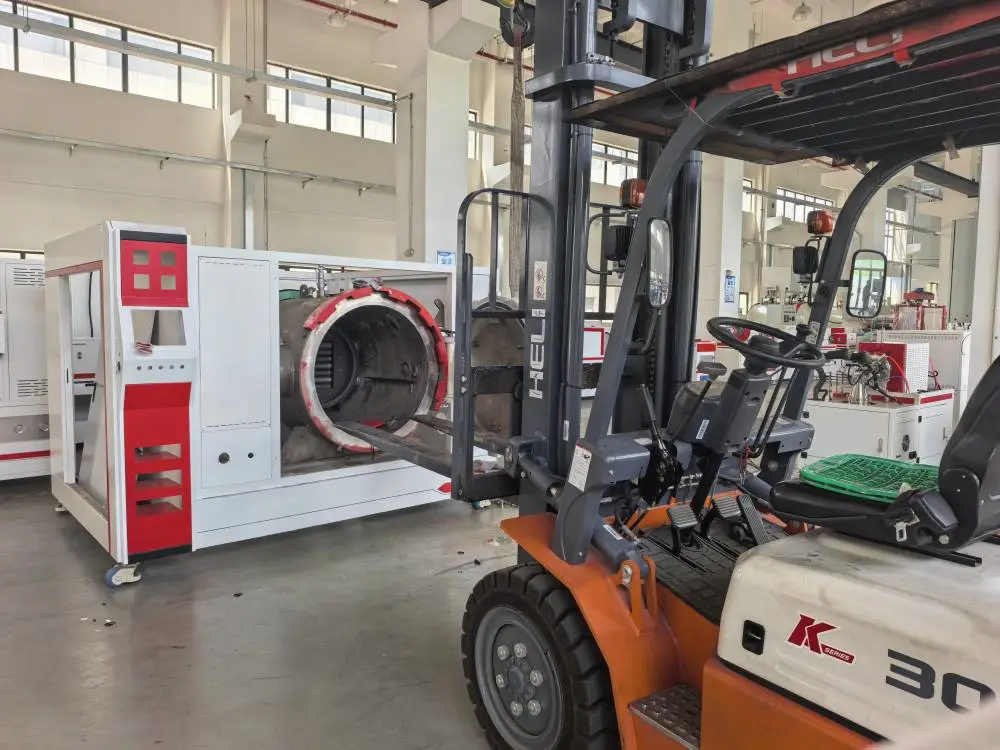

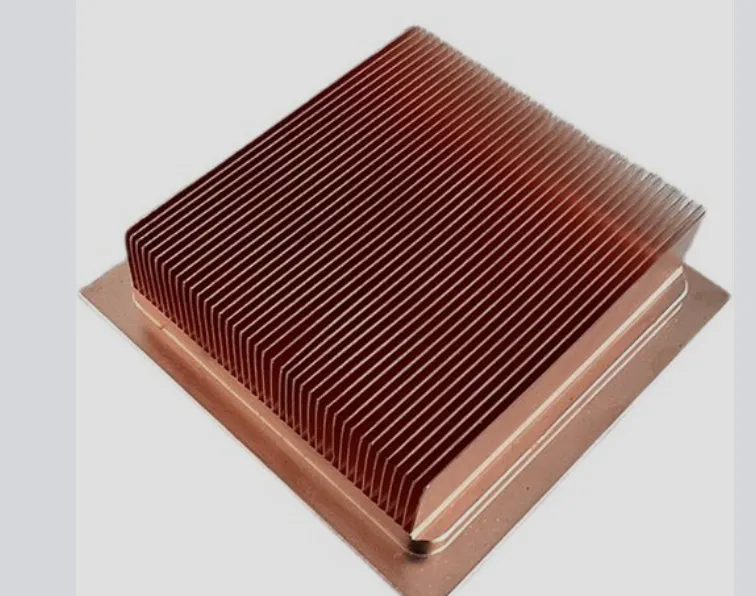

水冷板钎焊常用设备\真空钎焊视频

设备的主要技术指标

2.1  安装方式：      单室卧式

2.2  有效工作区尺寸：500X300X300(长度X宽度X高度)mm

2.3  温度：      1300℃

2.4  使用温度：      ≤1200℃

2.5  工作区均温性:   ≤±5℃（1150℃采用N型偶空炉9点测定）

2.6  控温方式：      程序控温，精度：0.1%FS

2.7  控温精度：      ≤±1℃

2.8  极限真空度：    1.5*10^-3Pa（空炉，冷态）

2.9  抽空时间：      ≤30min(扩散泵预热后冷态抽空至6X10^-3Pa)

2.10 泄漏率：       烘炉净化后0.3Pa/小时

2.11 升温速度：     室温至1000℃小于60分钟

2.12 载重：         150kg(含工装)

2.13 控制方式：     自动/手动

2.14 气冷压强：     10bar(压力)

2.15 冷却速度：     空炉由1200℃冷却到500℃<5分钟

2.16 冷却方式：     内循环风机冷却,风机功率55KW

2.17 加热功率：     100KW

2.18 总功率：       150KW

2.19占地面积：      8X6X4米
