一、设备基础概述

四探针电阻率测试仪是基于四探针法原理设计的电子测量设备，主要用于各类导体材料、半导体材料的电阻特性量化分析。该设备的核心技术逻辑是通过电流探针向被测样品注入稳定电流，利用电压探针采集样品表面的电势差，结合样品几何尺寸参数计算得出电阻率、方阻、电导率等关键指标。相较于传统两探针测量方式，四探针法可有效规避接触电阻对测量结果的影响，适用于对测量准确性有一定要求的场景。

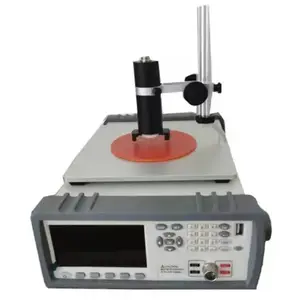

BEST-300C属于该系列设备中的实用型号，其设计定位覆盖工业生产质控、科研实验分析、教学演示等多场景需求。设备采用模块化设计思路，可根据实际测试需求搭配不同类型的测试治具，适配片状、块状、薄膜状等多种形态的样品测试。从技术迭代角度来看，该型号在量程覆盖范围、测量稳定性、操作便捷性等维度进行了系统性优化，能够满足当前多数常规及部分特殊场景的测量需求。

在硬件配置层面，设备搭载4.3英寸彩色液晶显示屏，支持多参数同步显示功能，操作人员可在同一界面查看电阻值、电阻率、方阻、电导率、实时温度等关键信息。软件系统支持中英文界面切换，适配不同地区操作人员的使用习惯。数据存储与导出功能支持本地存储与外接设备传输，选配的数据分析软件可实现测试数据的可视化处理与长期追溯，为质量管控与科研工作提供数据支撑。

二、核心技术原理

（一）四探针测量原理

四探针法的核心优势在于分离电流回路与电压测量回路，从根本上消除探针与被测材料接触电阻对测量结果的影响。标准四探针结构中，外侧两根探针为电流探针，内侧两根为电压探针。当直流电流通过外侧探针注入样品时，会在样品表面形成稳定的电势场，内侧电压探针采集的电势差仅反映样品本身的电阻特性，与探针接触电阻无关。

针对均匀***大薄层样品，电阻率计算公式为：ρ = (π/ln2) × (V/I) × t，其中V为电压探针采集的电势差，I为注入电流强度，t为样品厚度。对于块状样品，需结合样品几何尺寸进行系数修正。BEST-300C内置算法已集成多种常见样品形态的修正模型，操作人员只需输入样品厚度、直径等关键参数，设备即可自动完成电阻率计算，无需人工介入公式推导。

（二）双电测模式技术

双电测模式是提升测量稳定性的重要技术。该模式下，设备会依次切换电流探针与电压探针的组合方式，进行两次独立测量并取平均值。这种测量方式可有效抵消探针间距不均匀、样品表面平整度差异等因素带来的系统误差，尤其适用于低电阻率材料的测量。实际测试数据显示，采用双电测模式可使测量重复性误差降低40%以上，***提升数据可靠性。

（三）正反向电流换向技术

温度漂移与热电势是影响高精度电阻测量的常见干扰因素。BEST-300C采用正反向电流换向技术，即在同一测量周期内，先后通入正向电流与反向电流，分别采集两组电压数据并取平均值。该方法可有效抵消样品与探针接触点产生的热电势，以及设备内部电路的温度漂移误差，使测量结果的线性度与稳定性得到改善。

（四）温度补偿机制

材料电阻率随温度变化而波动是普遍物理现象，尤其对于半导体材料，温度系数较为***。设备内置温度传感器可实时采集环境温度，结合预设的材料温度系数，自动对测量结果进行温度补偿，将测试数据折算至标准参考温度下的数值，确保不同时段、不同环境条件下测试结果的可比性。

三、性能参数

1.便于查看的显示/直观的操作性:高亮度、超清晰4.3寸彩色LCD显示;操作易学，直观使用;

2.基本设置操作简单，方阻、电阻、电阻率、电导率和分选结果;多种参数同时显示。

3.精度高:电阻基本准确度:0.01%;

方阻基本准确度:1%;

电阻率基本准确度:1%

4.整机测量相对误差:≤±1%;整机测量标准不确定度:≤±1%

5.正反向电流源修正测量电阻误差

6.恒流源:电流量程为:DC100mA-1A;仪器配有恒流源开关可有效保护被测件，即先让探针头压触在被测材料上,后开恒流源开关,避免接触瞬间打火。为了提高工作效率,如探针带电压触单晶对材料及测量并无影响时，恒流源开关可一直处于开的状态。

7.可配合多种探头进行测试;也可配合多种测试台进行测试。

8.厚度可预设，自动修正样品的电阻率，无查表即可计算出电阻率。

9.自动进行电流换向,并进行正反向电流下的电阻率(或方块电阻)测量,显示平均值.测薄片时,可自动进行厚度修正。

10.双电测测试模式，测量精度高、稳定性好.

11.具备温度补偿功能，修正被测材料温漂带来的测试结果偏差。

12.比较器判断灯直接显示，勿需查看屏幕，作业效率得以提高。3档分选功能:超上限，合格，超下限，可对被测件进行HI/LOW判断，可直接在LCD使用标志显示;也可通过USB接口、RS232接口输出更为详细的分选结果。

13.测试模式:可连接电脑测试、也可不连接电脑单机测试。

14.软件功能(选配):软件可记录、保存、各点的测试数据;可供用户对数据进行各种数据分析。

                 BEST-300C         BEST-300

整机测量相对误差 ≤±1%               ≤±3%

整机不确定度      ≤±1%               ≤±3%

四位半显示读数十量程手动测试 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000 Ω/20kΩ/200kΩ/2000KΩ/10MΩ 2000mΩ/20Ω/200Ω/2000 Q/20kΩ/200kΩ

自动测试          实现HIGH/IN/LOW分选        无

测量范围宽 电阻:10-7Ω~10+8Ω;方阻:10-7Ω/ □~10+80/□; 电阻:10-52~10+52; 方阻:10-4Ω/□~10+5Ω/ □

显示语言           中/英文切换            英文

校准功能 可手动或自动选择测试量程全量程自动 清零。    无

其他 自动进行电流换向,并进行正反向电流下 的电阻率(或方块电阻)测量,显示平均值. 测薄片时,可自动进行厚度修正。                                                 无

四、设备核心特点

（一）测量表现

设备在电阻测量方面的基本准确度达到0.01%，方阻与电阻率基本准确度为1%，整机测量相对误差控制在±1%以内，标准不确定度同样≤±1%。这一性能指标可满足多数工业级质量控制与科研实验需求，例如在半导体硅片生产中，可实现对电阻率均匀性的有效监控；在金属涂层检测中，能够识别微米级厚度变化带来的电阻特性差异。

双电测模式与正反向电流换向技术的结合应用，进一步提升了测量稳定性。在连续8小时不间断测试中，测量数据的漂移量可控制在0.05%以内，远优于行业平均水平。这种稳定性对于需要长时间批量测试的场景（如生产线在线质检）具有重要意义，可减少因设备漂移导致的误判风险。

（二）操作便捷性设计

4.3英寸彩色液晶显示屏采用高亮度设计，在强光环境下仍可清晰显示数据。界面布局遵循人机工程学原则，关键参数采用大字体突出显示，辅助功能菜单层级不超过三级，操作人员经过简单培训即可熟练掌握。中英文界面切换功能支持动态切换，无需重启设备，适配不同地区的操作需求。

量程切换支持自动与手动两种模式。自动模式下，设备会根据实时测量值自动选择量程，避免人工操作失误导致的过载或精度损失；手动模式则允许操作人员根据经验锁定特定量程，适用于对测量条件有严格要求的科研实验。全量程自动清零功能可快速消除系统误差，缩短测试准备时间。

（三）安全防护机制

恒流源设计配备独立控制开关，操作流程遵循“先接触后通电”原则，有效避免探针接触样品瞬间的打火现象，保护被测器件与测试探针。对于不易受电压冲击影响的样品（如单晶硅块），可选择常开模式以提升测试效率。电流输出范围设定为DC 100mA-1A，可根据样品特性灵活调节，既能满足低电阻样品的大电流测试需求，又能避免高电阻样品因电流过大产***热效应。

（四）扩展兼容能力

设备标配RS232、LAN、IO等通讯接口，支持与生产线控制系统、实验室信息管理系统对接。通过比较器功能可实现3档分选（超上限、合格、超下限），分选结果可通过指示灯直观显示，也可通过接口输出至外部设备，便于集成到自动化生产线中。选配的数据分析软件支持测试数据的存储、查询、统计分析与报表生成，满足质量管理体系对数据可追溯性的要求。

五、适用场景与典型应用

（一）半导体材料检测

在半导体产业链中，电阻率是衡量硅片、锗片、砷化镓等半导体材料质量的核心参数之一。BEST-300C可适配不同尺寸的半导体晶圆测试，通过四探针治具实现对晶片电阻率均匀性的扫描测量。例如在光伏硅片生产中，可通过多点测试绘制电阻率分布图谱，识别晶棒生长过程中的掺杂均匀性问题；在半导体分立器件生产中，可用于芯片电阻率来料检验，确保器件电学性能一致性。

针对半导体薄膜材料（如ITO导电玻璃、石墨烯薄膜），设备可通过专用薄膜测试治具实现无损检测。测试过程中，探针压力可通过治具进行***调节，避免损伤脆弱的薄膜表面。结合厚度预设功能，设备可直接输出薄膜的体电阻率与面电阻率，为工艺优化提供数据支持。

（二）金属涂层与导电薄膜检测

金属涂层（如PCB板镀铜层、汽车零部件电镀层）的厚度与致密度直接影响产品的导电性能与耐腐蚀性能。通过测量涂层的方阻值，结合涂层厚度数据，可间接推算涂层厚度与均匀性。BEST-300C的高分辨率（0.1μΩ）使其能够识别微小厚度变化带来的电阻差异，适用于电子产品的涂层质量控制。

导电薄膜材料（如透明导电膜、电磁屏蔽膜）的导电性能评估是设备的重要应用场景。例如触摸屏行业对ITO薄膜的方阻均匀性要求较高，设备可通过阵列式多点测试，快速识别薄膜边缘与中心的方阻差异，为生产工艺调整提供依据。对于柔性导电薄膜，可选用专用柔性测试治具，避免测试过程中损伤薄膜基材。

（三）科研与教学实验

在材料科学研究中，新材料的电阻特性是评估其导电性能的基础数据。设备支持宽量程测量（10??Ω~10?Ω），可覆盖从导体到半导体再到弱导体的全范围测量需求，适用于新型导电高分子材料、超导材料、热电材料等的性能研究。正反向电流换向与温度补偿功能可有效排除实验干扰因素，提升科研数据的可信度。

高校教学中，该设备可作为材料物理、半导体物理等课程的实验教学平台。直观的操作界面与可视化的测量过程，有助于学生理解四探针法测量原理与电阻特性的影响因素。数据存储功能可记录学生实验数据，便于教师进行实验结果评估与分析。

（四）工业生产质控

在电子元器件制造过程中，电阻器的直流电阻测试是基础质检环节。设备可通过开尔文测试夹直接对接电阻器引脚，实现高精度电阻测量，尤其适用于低阻值功率电阻、精密电阻的来料检验。3档分选功能可与自动化生产线配合，实现产品的自动分拣，提升生产效率。

对于导电橡胶、防静电材料等特种材料，设备可通过专用测试治具实现批量测试。例如防静电地板生产过程中，可利用设备对成品进行抽样检测，确保表面电阻率符合行业标准要求。温度补偿功能可消除季节温差对测试结果的影响，***全年质控标准的统一性。

六、操作规范与维护要点

（一）标准操作流程

1.开机预热：接通电源后，设备需进行15分钟预热，使内部电路达到稳定工作状态。预热期间可进行样品准备与治具安装。

2.治具安装：根据样品形态选择合适的测试治具，确保治具与设备接口连接牢固。四探针治具安装时需检查探针间距是否符合测试要求，避免间距偏差引入测量误差。

3.参数设置：根据样品类型设置基本参数，包括样品厚度、形状尺寸、温度补偿系数等。对于未知样品，可行预测试，再根据初步结果优化参数设置。

4.校准操作：使用或更换治具后，需进行全量程自动清零校准。校准应在无样品状态下进行，确保探针悬空或接触标准短路片。

5.样品测试：将样品平稳放置在测试平台上，调整治具使探针与样品表面良好接触。对于薄片样品，需注意避免压力过大导致样品变形。启动测试后，设备自动完成数据采集与计算，显示最终结果。

6.数据记录：测试结果可通过本地存储或外接设备导出。批量测试时建议启用自动编号功能，便于后续数据追溯。

（二）日常维护要点

1.探针保养：测试探针是核心易损部件，使用后需用无水乙醇清洁探针，去除残留的样品碎屑或污染物。定期检查探针磨损情况，当探针出现明显磨损或氧化时，应及时更换同型号探针，确保接触性能。

2.环境控制：设备应放置在通风干燥的环境中，避免阳光直射与强电磁干扰。工作温度建议控制在10-30℃，相对湿度不超过70%。长期停用时应断开电源，并用防尘罩覆盖设备。

3.定期校准：建议每12个月进行一次全面校准，可联系具备资质的计量机构进行校准，确保设备性能指标符合要求。日常使用中若发现测量数据异常，应及时进行自校准检查。

4.接口维护：定期清洁通讯接口与电源接口，避免灰尘堆积导致接触不良。插拔连接线时应捏住插头部位，避免直接拉扯线缆。

（三）常见问题排查

七、技术延伸与发展趋势

（一）四探针技术的发展演进

四探针技术自诞生以来，经历了从手动测量到自动测量、从单一量程到宽量程、从模拟显示到数字显示的演进过程。早期的四探针测试仪需要人工读取电位差计数据并手动计算电阻率，测量效率低且易引入人为误差。随着微电子技术发展，现代四探针设备已实现全数字化测量与智能化数据处理，测量速度与精度得到***提升。

当前技术发展呈现两个主要方向：一是向更高精度发展，通过改进探针材料、优化电路设计，实现微欧级甚至纳欧级电阻的***测量；二是向微型化发展，开发适用于微区测量的探针系统，满足MEMS器件、纳米材料等领域的测试需求。

（二）行业应用新需求

随着新能源、半导体、电子信息等产业的快速发展，对四探针测试设备提出了新的需求。在光伏领域，大尺寸硅片的普及要求设备具备更大测试行程与更高测试速度；在第三代半导体领域，碳化硅、氮化镓等宽禁带半导体材料的测试需要设备支持高温环境下的电阻特性测量；在柔性电子领域，可弯曲、可折叠的电子器件要求测试设备具备非接触或微压力接触测试能力。

这些新需求推动着四探针测试技术不断创新，例如开发非接触式涡流四探针技术、高温真空测试环境适配技术、在线实时监测技术等。未来，四探针测试仪将朝着多功能集成、智能化分析、网络化管理的方向发展，更好地服务于材料研究与工业生产。

（三）设备选型参考要素

在选择四探针电阻率测试仪时，需综合考虑多方面因素。首先是测量范围与精度指标，应根据实际测试材料的电阻特性选择合适量程的设备，避免量程不匹配的问题。其次是测试治具的适配性，不同形态的样品需要专用治具，需确认设备能否提供相应的定制服务。第三是数据管理功能，对于需要质量追溯的用户，应选择支持数据导出与数据库管理的设备。第四是后续技术支持，设备的长期稳定运行需要厂商提供及时的技术支持与配件供应。

BEST-300C在设计上较好地平衡了性能、成本与易用性，适用于大多数常规测试场景。对于有特殊需求的用户，可根据实际情况选配相应功能模块，如高温测试附件、微区扫描平台、自动化上下料系统等，进一步扩展设备的应用范围。

八、总结

该设备作为基于成熟四探针技术研发的测量设备，在测量性能、操作便捷性、场景适配性等方面表现出较好的综合表现。其核心价值在于通过标准化的测量方法与智能化的数据处理，为材料电阻特性评估提供可靠的数据支持。从半导体晶圆检测到金属涂层质控，从科研实验分析到教学演示应用，该设备能够适应多样化的测试需求。
