无线高低压核相仪
型号：KT6300IV-550KV

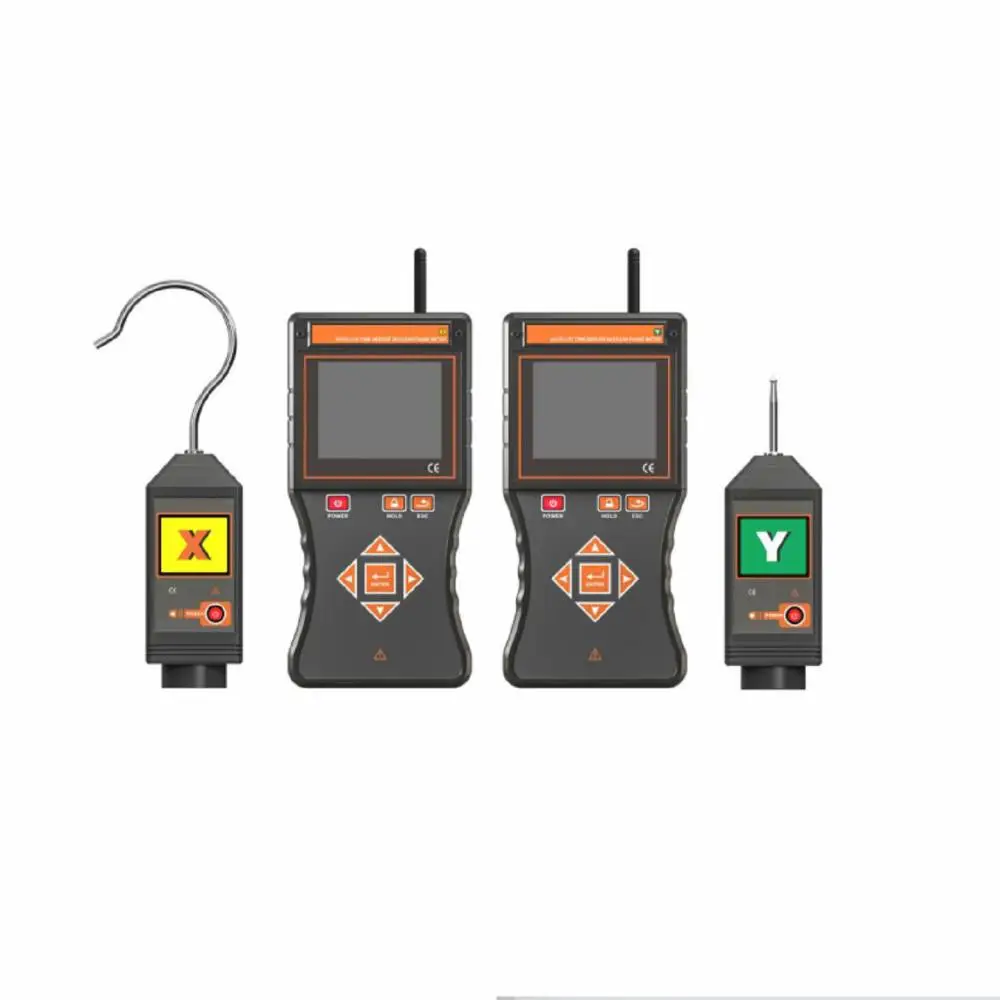

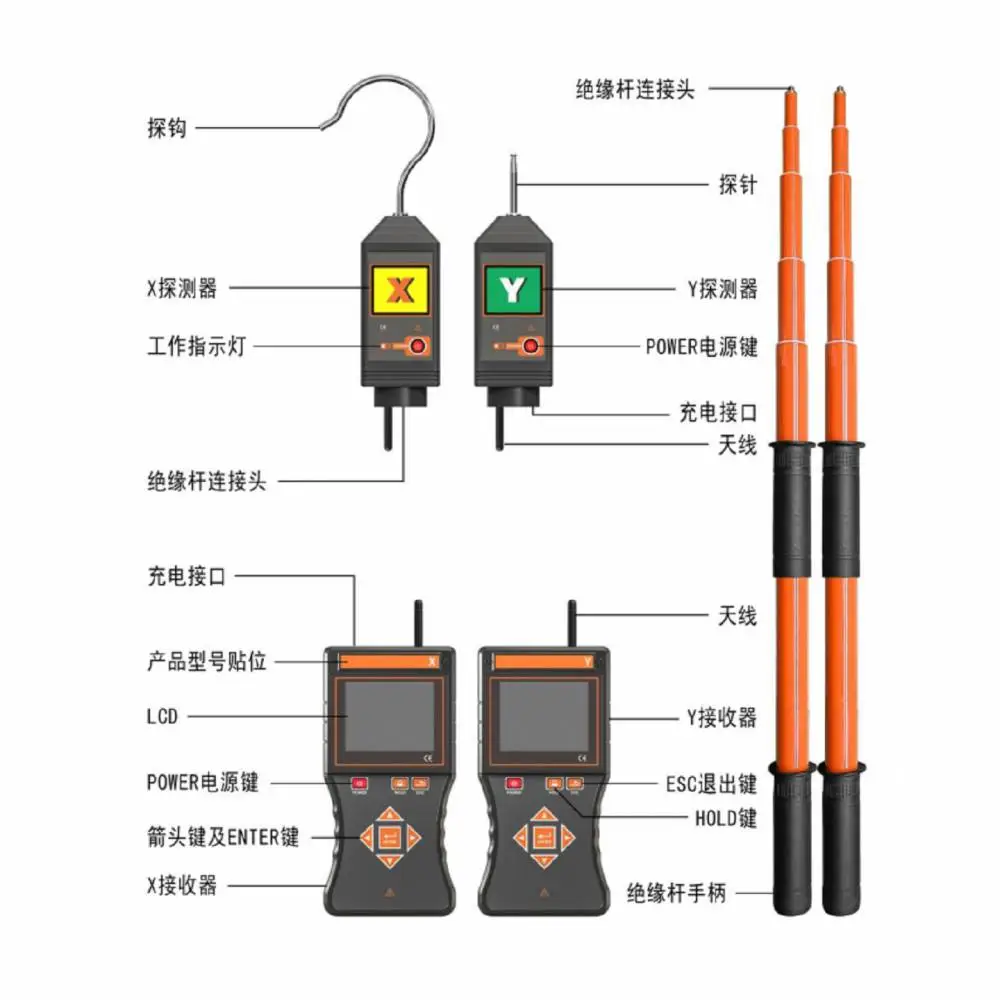

无线高低压核相仪又名无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5 寸真彩液晶屏，同屏显示核相结果、相位、电压、频率、向量图指示，有“X信号正常、Y 信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对 1V～550kV 的电压线路核相，其中 35kV 及以下的裸导线可以直接接触核相，35kV 以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

功 能：高低压无线语音核相、频率、相位、相序、验电测试
电 源
接收器： DC 7.4V 3000mAh 可充锂电池
探测器： DC 3.7V 1200mAh 可充锂电池
USB 充电接口，连续工作约 10 小时
传输方式：315MHz、433MHz 无线传输
核相距离：≤160m

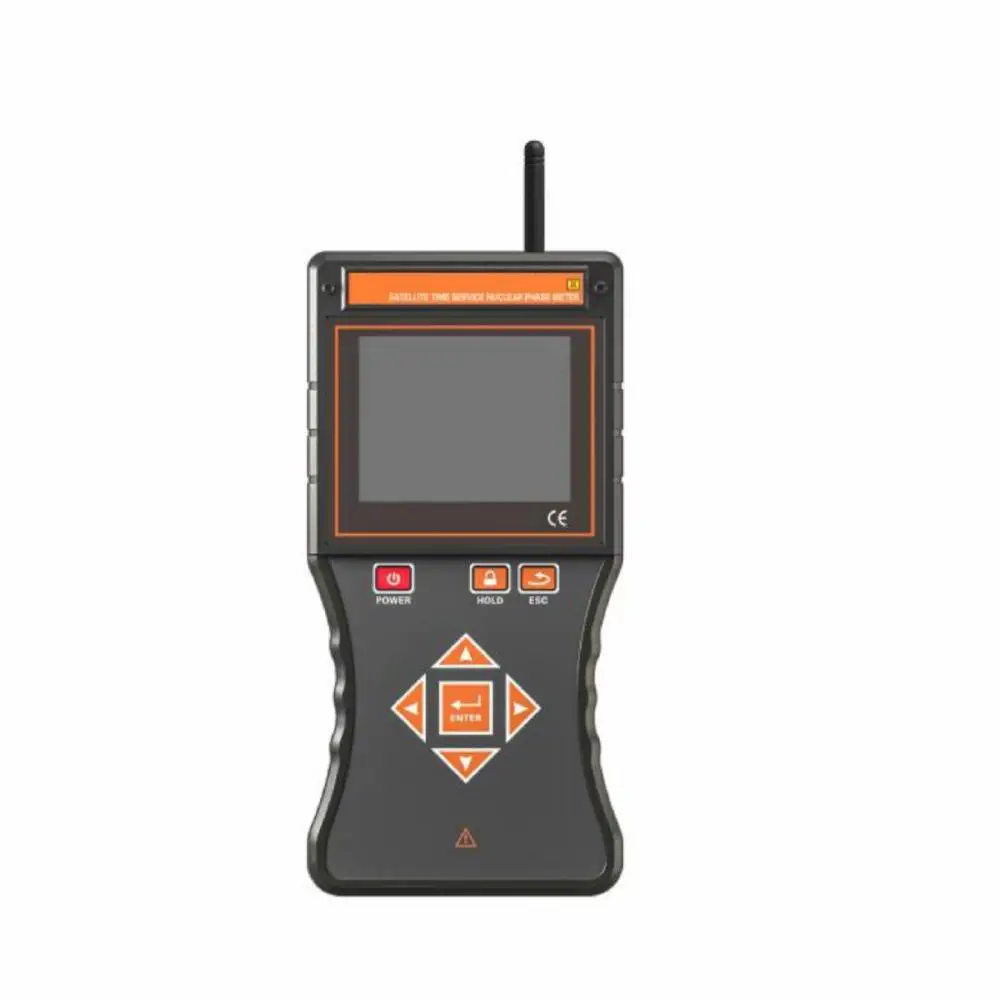

显示模式：3.5 寸真彩液晶屏显示
量 程：核相电压等级：AC 1V～550kV
相位：0.0°～360.0° 电压：1kV～35kV
频率：45Hz～75Hz
分 辨 率：0.1°；0.1Hz；1V
精 度：(23℃±5℃，80%RH 以下)
相位：≤±10° 电压：±15%±5dgt（1kV～35kV，高压架空线路，其它应用误差±25%±5dgt）
频率：≤±2Hz
相别定性：同相:－30°～30°；异相: 90°～150°和 210°～270° 语音功能 同相、异相、X 信号正常、Y 信号正常等语音功能
绝缘杆尺寸：拉伸后长约 3m；收缩后长约 0.6m
数据存储：9999 组
核相方式
接触核相：35kV 以下裸导线，或 220kV 以下有安*全绝缘
外皮的导线可直接接触核相。(带绝缘杆操作)
非接触核相：35kV 以上裸导线，或 110kV 以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)
辅*助接地线测量：低于 100V 时，如果测量结果不稳定，则需要使用辅*助接地线与接地点相连接,增*强信号验电指示：探测器“嘟--嘟--嘟”蜂鸣声
换 档：自动换档
采样速率：2 次/秒
仪表尺寸
探测器：长宽厚 145mm×60mm×50mm
接收器：长宽厚 207mm×101mm×45mm
背光控制：按上下箭头键调整背光亮度
感应强度控制：根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持：测试模式下按 HOLD 键保持数据，再按 HOLD 键取消保持
退出功能：按 ESC 键退出当前功能界面，返回上级目录
数据查阅：按 ENTER 进入数据查阅模式后，按箭头键翻阅所存数据
无信号指示：当接收器没有收到发射信号时动态显示“----”符号
自动关机：开机约 15 分钟后，仪表自动关机，以降低电池消耗
电池电压
当电池电量不足时：
探测器：电源指示灯慢闪，提醒充电；
接收端：电池电压低符号显示，提醒充电
额定电流：探测器：35mA max；接收器：300mA max
仪表质量
探测器：342g(含电池)
接收器：450g(含电池)
绝缘杆：0.5 kg(1 根)
总质量：5.61kg(含仪表箱)
工作温湿度：-10℃～40℃；80%Rh 以下
存放温湿度：-10℃～60℃；70%Rh 以下
干 扰：无特强电磁场；无 433MHz 、315MHz 同频干扰
绝缘强度
绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)
探测器：2000V/rms(外壳两端之间)
接收器：2000V/rms(外壳两端之间)

装箱单

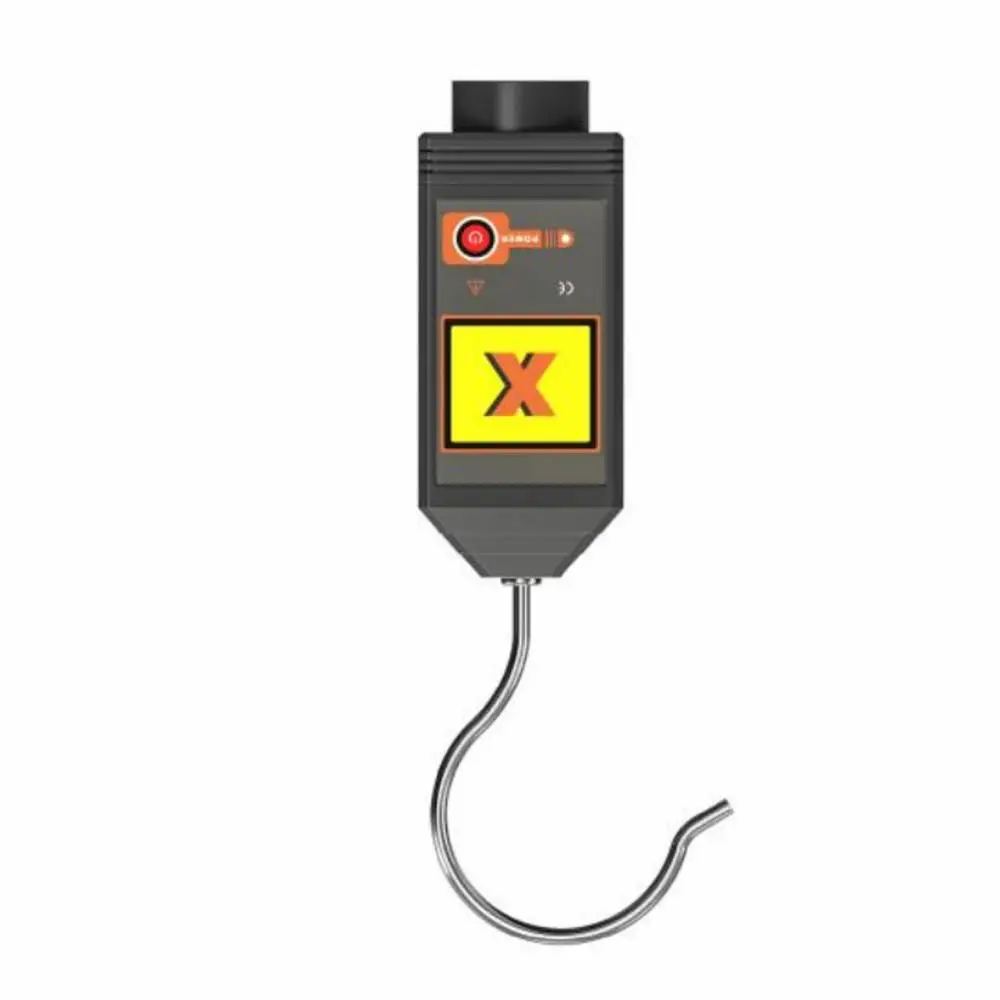

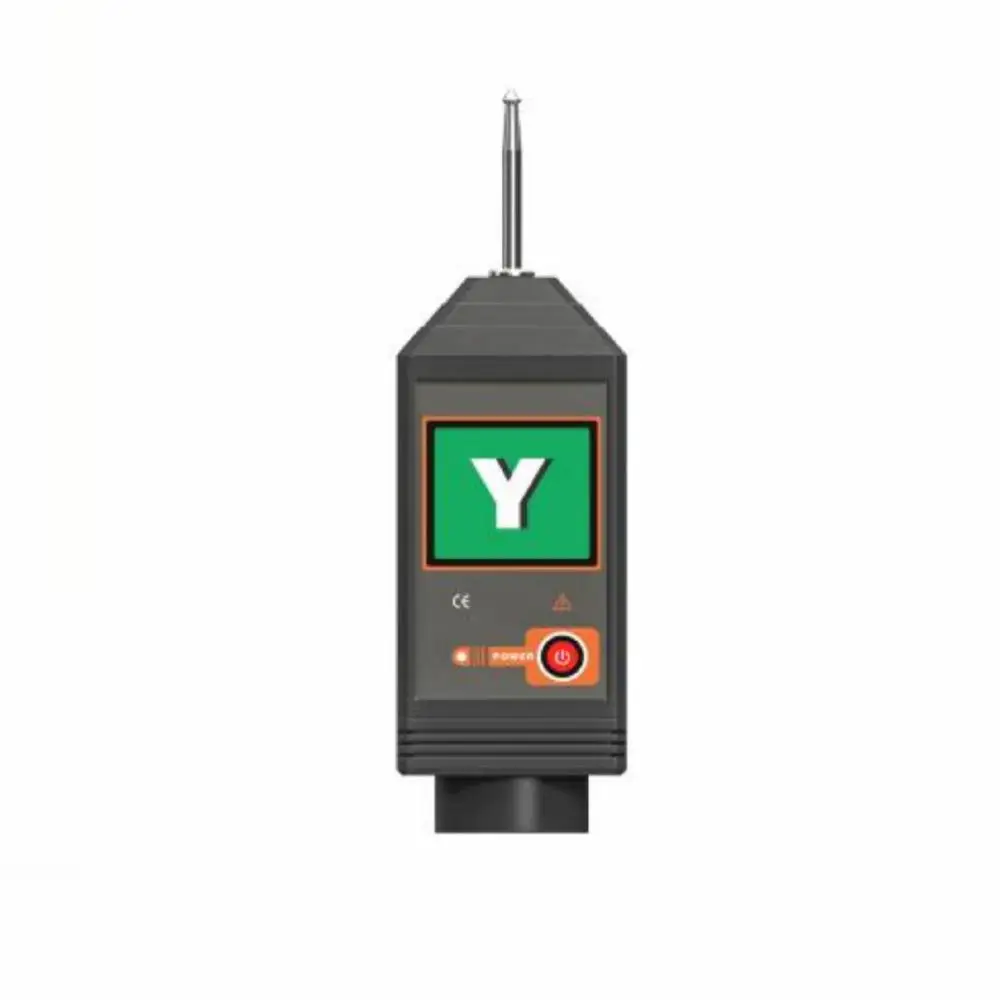

探测器 2 个(X、Y 各 1 个)
接收器 1 台
伸缩绝缘杆 2 根
铝箱 1 个
探钩、探针 4 只(各 2 只)
8.4V 1A 充电器 1 个（接收机充电器）
4.2V 0.25-A 充电器 1 个（采集器充电器）
锂电池 3 个(仪表内)
自校线 1 根
弹簧式辅*助接地线 2 根
用户手册、保修卡、合格证 1 套
