DS-TMC3B7-EXX

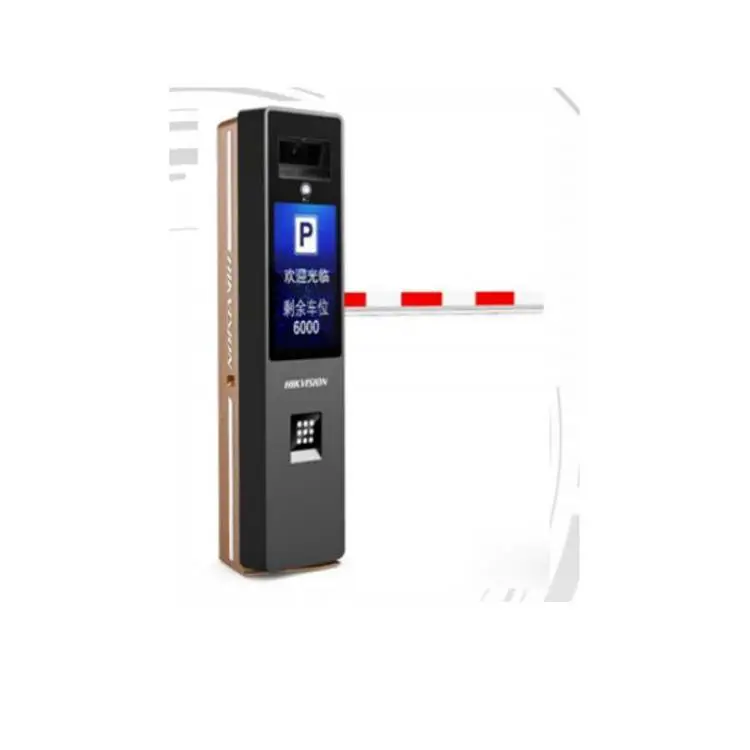

海康威视守蔚系列多功能道闸抓拍显示一体机

DS-TMC3B7-EXX是多功能一体化道闸设备，设备集成道闸、智能抓拍、补光、显示提醒、语音播报S指引、紧急呼叫、远程对讲、防砸雷达功能于一体；集成度高，安装调试简单，一体化维护，使用便捷；高度智能化，识别***，配置丰富；设备外观新颖、坚固耐用。产品广泛应用于小区、商场、学校、医院、机场、车站、加油站、4S店等出入口场景的车辆抓拍和识别。

DS-TMC3B7-EHL 海康威视守蔚系列多功能道闸抓拍显示一体机 DS-TMC3B7-EHR 功能特性

高度集成：快速道闸（直杆）、智能抓拍机、补光灯、LCD 屏、防砸雷达、求助按钮、语音播报、语音对讲于一体

快速通行：集成行星齿轮道闸，传动效***，性能稳定，快速抬杆慢速落杆，实现快速通行;

防跟车模式：支持视频防跟车、雷达/线圈防跟车两种模式，对于连续过车的场景，可实现跟车不落杆，有效解决拥堵问题；

高清晰：300 万像素高清摄像机，zui大分辨率可达 2304×1296，帧***达 25fps；

镜头：相机模组支持 IP67 防水，支持 3.1~6mm 电动变焦镜头，安装调试方便快捷；

低照度效果：1/3"逐行扫描 CMOS，成像效果好，0.02Lux 低照度监控效果，夜间看的更清；

智能化抓拍：支持线圈触发、视频触发等多种触发模式；捕获***，纯视频识别，纯视频抓拍时可捕获无车牌，捕获率 99.9%以上；

识别车牌种类多：支持识别符合 GA 36《中华人民共和国机动车号牌》标准的车牌类型；

车辆结构化：支持车型识别，车标识别，车身颜色识别，子品牌检测

授权名单控制：支持授权名单的导入及对比，可直接联动道闸开闸，支持脱机运行；

显示屏：21.5 英寸 LCD 屏，可支持无牌车扫码进出、支持二维码显示、支持图片视频广告播放

双灯一体化：内置 9 颗红外白光一体化灯珠，有效满足不同的场景需求

语音对讲：支持按键呼叫求助，可与中心实时对讲，快速解决出入口客户问题；

易安装维护：一体化结构设计，布线简单，调试方便。一站式安装维护，缩短施工周期达 1/3 以上。

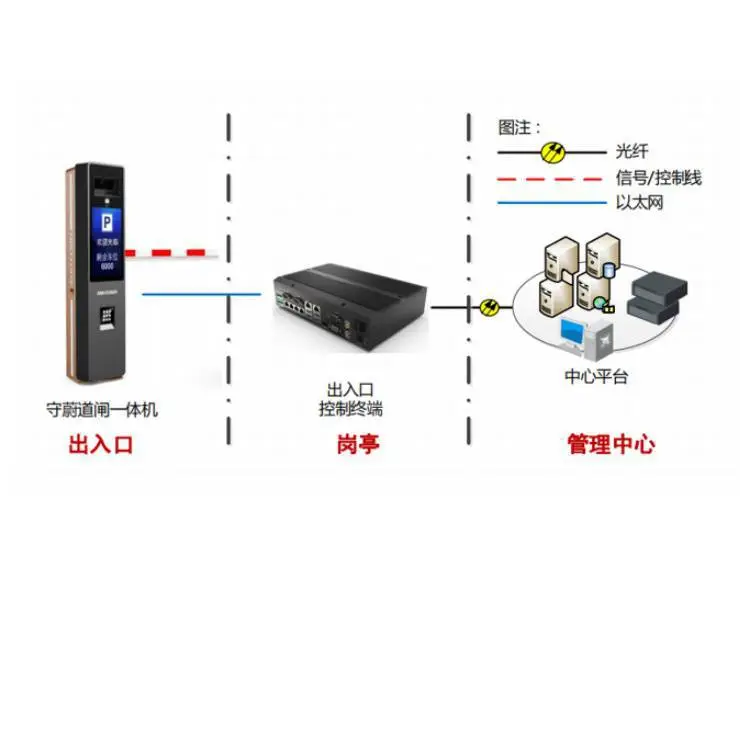

DS-TMC3B7-EHL 海康威视守蔚系列多功能道闸抓拍显示一体机 DS-TMC3B7-EHR 典型应用：

订货型号

守蔚D款：

DS-TMC3B7-EHR(LCD)(3米直杆)(雷达)(国内标配)(样机)

DS-TMC3B7-EHL(LCD)(3米直杆)(雷达)(国内标配)(样机)

DS-TMC3B7-EHR(LCD)(4米直杆)(雷达)(国内标配)(样机)

DS-TMC3B7-EHL(LCD)(4米直杆)(雷达)(国内标配)(样机)

DS-TMC3B7-EHR(LCD)(1.5+1.5)(雷达)(国内标配)

DS-TMC3B7-EHL(LCD)(1.5+1.5)(雷达)(国内标配)

DS-TMC3B7-EHR(LCD)(2+2)(雷达)(国内标配)(样机)

DS-TMC3B7-EHL(LCD)(2+2)(雷达)(国内标配)(样机)

DS-TMC3B7-EHR(LCD)(3米栅栏)(雷达)(国内标配)

DS-TMC3B7-EHL(LCD)(3米栅栏)(雷达)(国内标配)

DS-TMC3B7-EHR(LCD)(4米栅栏)(雷达)(国内标配)

DS-TMC3B7-EHL(LCD)(4米栅栏)(雷达)(国内标配)

DS-TMC3B7-EHL 海康威视守蔚系列多功能道闸抓拍显示一体机 DS-TMC3B7-EHR 技术参数

 型号

项目

DS-TMC3B7-EHL DS-TMC3B7-EHR

一般规范

输入电源 220V 50Hz

功率 350W 220VAC

温度 -30°~+70°

防护等级 IP54,湿度小于90%(无凝结)

车牌识别率 ≥***

道闸参数

道闸类型 直杆、曲臂、栅栏

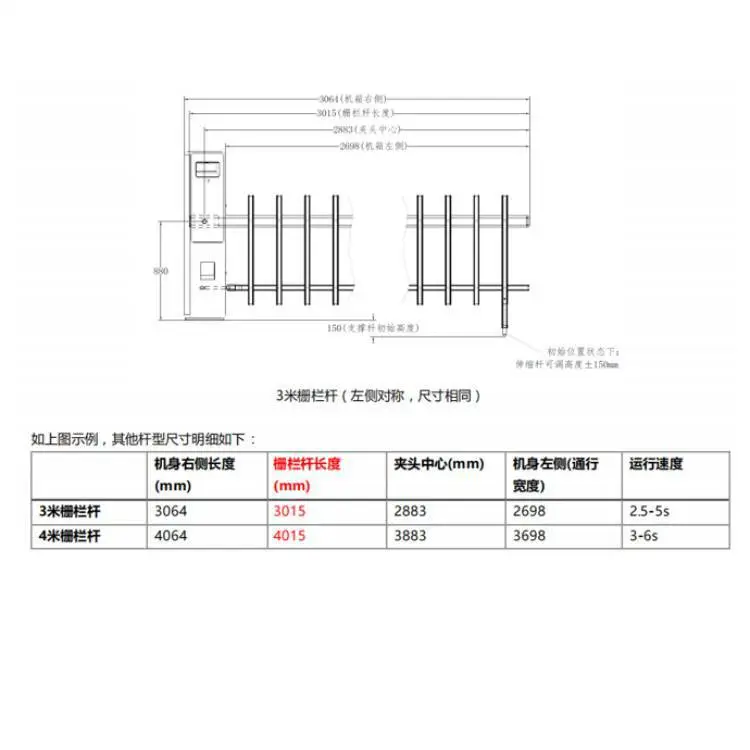

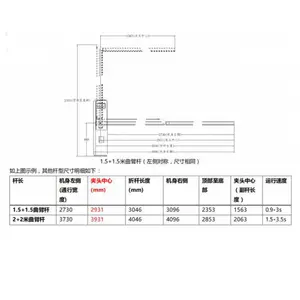

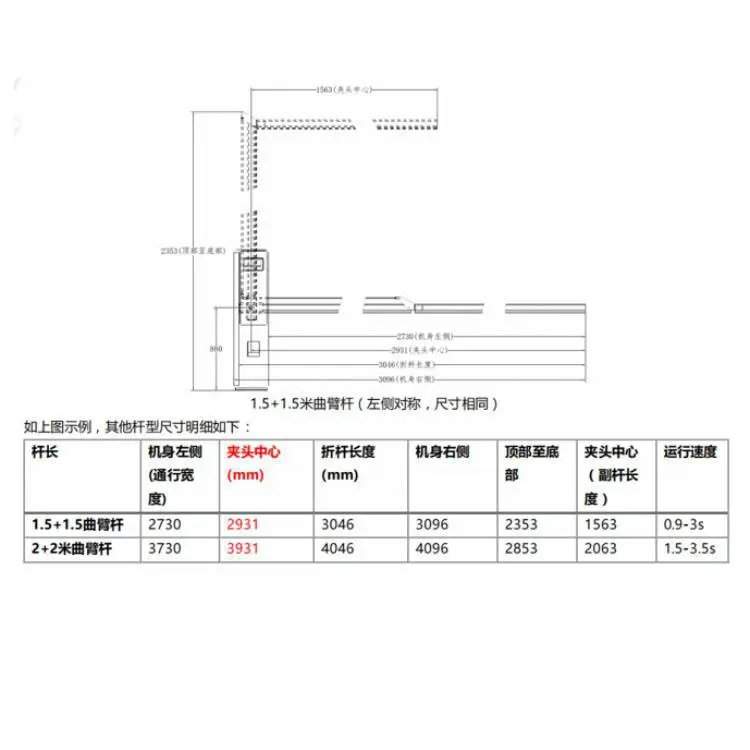

杆长 直杆（3/4米）、曲臂（1.5+1.5/2+2米）、栅栏（3/4米）

杆长具体参数详见附表

运行速度 具体参数详见附表

道闸方向 左向 右向

工作寿命 500W次

遥控距离 ≤30m

运行噪音 ≤65dB（A）

壁厚 2mm

横杆材质 铝型材

表面处理 抗紫外线静电喷塑

抓拍参数

分辨率 300W(2304×1296) CMOS

传感器类型 1/3” Progressive Scan CMOS

zui小照度 彩色0.04lx (F2.0,AGC ON)

黑白0.02lx(F2.0,AGC ON)

快门 1/30秒至1/100,000秒

镜头接口类型 3.1~6mm电动变焦

手动光圈 支持

日夜转换模式 ICR红外滤片式

帧率 25fps(2304×1296)

图像设置 饱和度,亮度,对比度,白平衡,增益,3D降噪通过软件可调

支持协议 TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,支持FTP上传图片

通用功能 心跳,密码保护,NTP校时

图片格式 采用JPEG编码,图片质量可设

智能识别 车牌识别、车型检测、车标识别、子品牌识别

补光灯控制 补光灯自动光控、时控可选；

通讯接口 1个RJ45 10M/100M 自适应以太网口

串口 内置1个RS-232接口

触发输入 2个触发/报警输入

继电器输出 2路继电器输出，支持道闸开、关

补光参数

补光灯控制 补光灯自动光控、时控可选；

LED灯珠数量 9颗

色温 3000K

显示屏

LCD 尺寸21.5inch 分辨率1080P，zui大亮度1500cd/m?

拾音及功放

喇叭与拾音器 内置喇叭，内置拾音器，含报警呼叫按钮

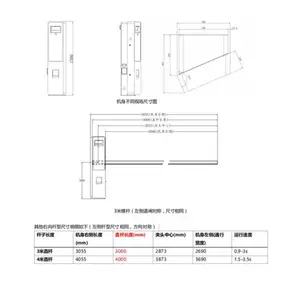

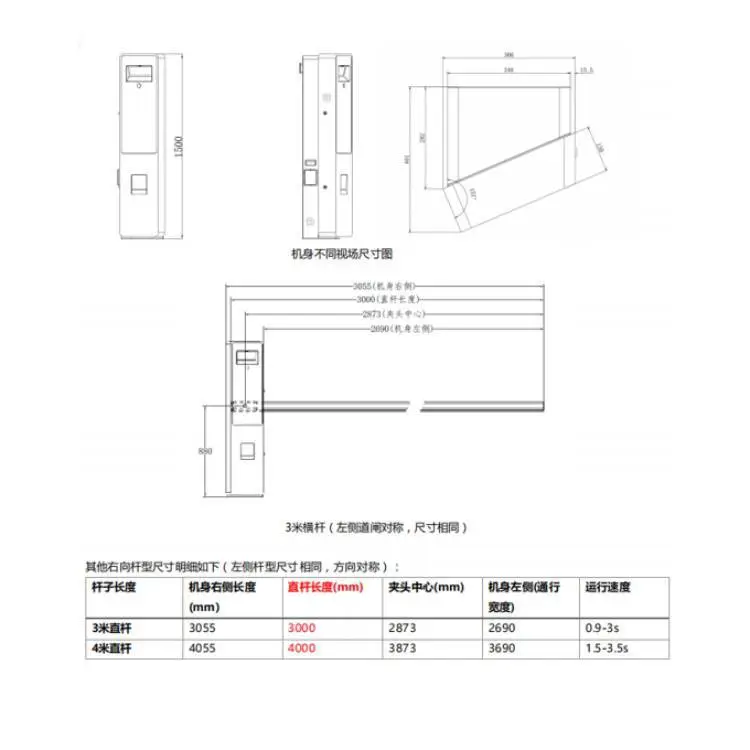

DS-TMC3B7-EHL 海康威视守蔚系列多功能道闸抓拍显示一体机 DS-TMC3B7-EHR 外形尺寸：
