NP-FDB500-630

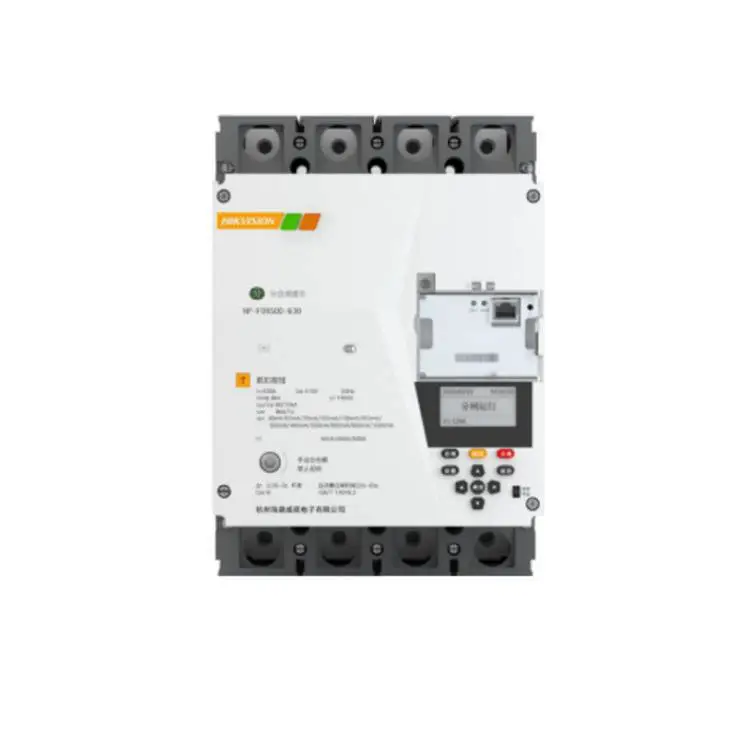

海康威视消防用智能塑壳剩余电流动作断路器

NP-FDB500系列剩余电流动作断路器的额定绝缘电压为1000V，适用于额定电流630A、交流50Hz、额定工作电压380V的配电网络中。产品用于分配电能和保护线路，保护电源设备免受过载、欠电压、短路、单相接地等故障的危害，提供间接接触保护，有效防止因设备绝缘损坏、产生接地故障电流而引起的火灾危险。同时，内置高精度计量装置，实现高精度可靠的电能计量以及电能质量数据检测。

NP-FDB500-630 海康威视消防用智能塑壳剩余电流动作断路器 产品特点：

采用高性能32位ARM微处理器，实时进行信号采集与处理。

双CPU双重保护电子式脱扣、高分断能力设计。

支持短路、过压、过流、过载、过温、缺相、不平衡、缺零（仅三相非平衡负载支持），剩余电流保护功能。

支持故障自动重合闸功能，合闸功能、合闸延时、合闸次数均可配置。

实时监测线路剩余电流，保持动作时zui快可达0.05秒。

液晶菜单设计人机界面友好，操作简便。

具备上下端子温度检测功能，精度±1℃可进行线路发热保护。

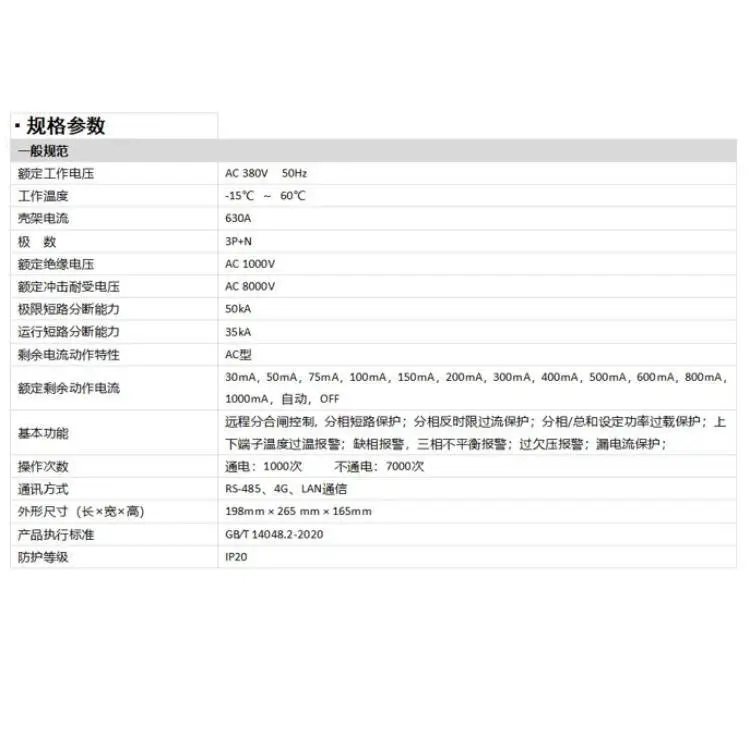

NP-FDB500-630 海康威视消防用智能塑壳剩余电流动作断路器 规格参数

一般规范

额定工作电压 AC 380V  50Hz

工作温度 -15℃ ～ 60℃

壳架电流 630A

极  数 3P+N

额定绝缘电压 AC 1000V

额定冲击耐受电压 AC 8000V

极限短路分断能力 50kA

运行短路分断能力 35kA

剩余电流动作特性 AC型

额定剩余动作电流 30mA，50mA，75mA，100mA，150mA，200mA，300mA，400mA，500mA，600mA，800mA，1000mA，自动，OFF

基本功能 远程分合闸控制, 分相短路保护；分相反时限过流保护；分相/总和设定功率过载保护；上下端子温度过温报警；缺相报警，三相不平衡报警；过欠压报警；漏电流保护；

操作次数 通电：1000次     不通电：7000次

通讯方式 RS-485、4G、LAN通信

外形尺寸（长×宽×高） 198mm × 265 mm × 165mm

产品执行标准 GB∕T 14048.2-2020

防护等级 IP20

订货型号

智能塑壳断路器-NP-FDB500-630

NP-FDB500-630 海康威视消防用智能塑壳剩余电流动作断路器 外形尺寸
