燃气紧急切断阀（低压常开铸铝） 型号:DRQF-300-0.4/KTFNE库号：M414438   查看hh

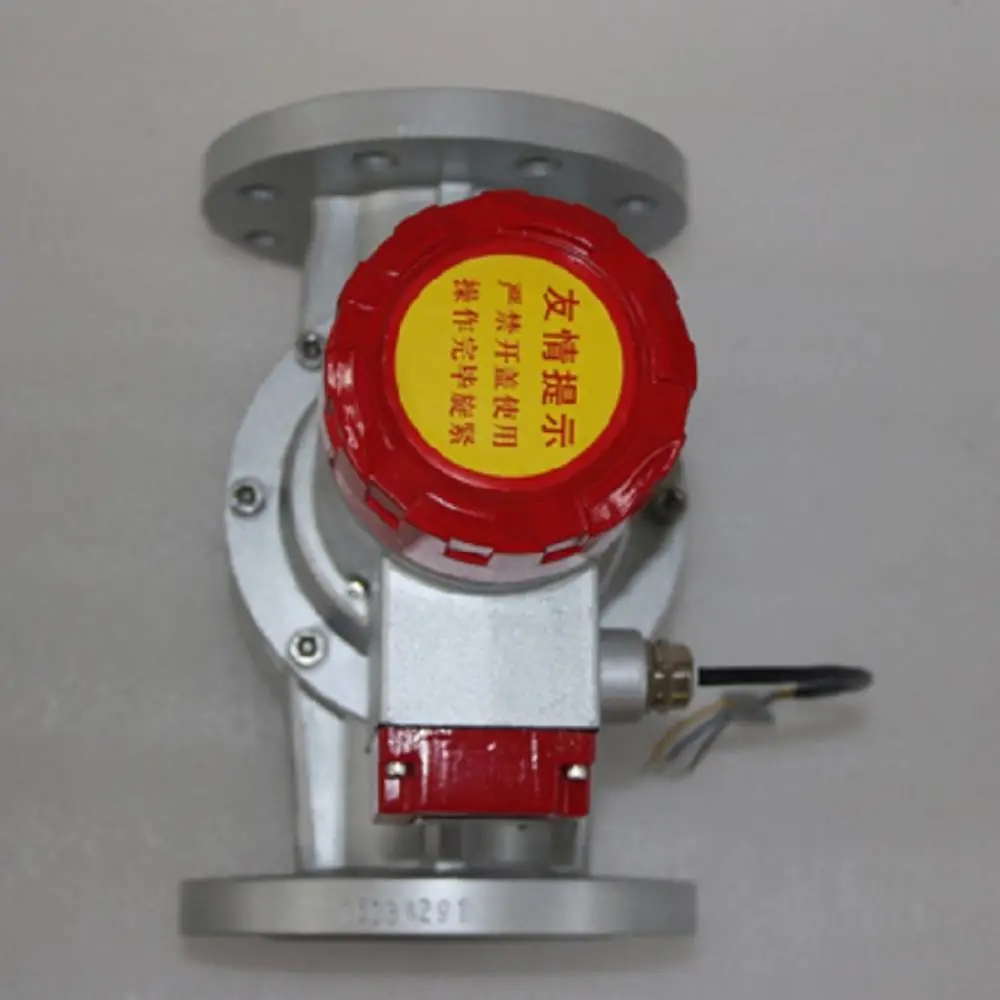

燃气紧急切断阀

型号：DRQF-300-0.4/KTFNE

铸铝材质，低压，法兰连接

预期短路电流：1500A

防护等级：IP65

额定电压频率：220VAC V 50Hz

额定电流：0.2A

公称尺寸：300

防爆标志：Ex mb II C T6 Gb

工作压力：≤0.4Mpa

工作介质：天*然*气

公称压力：1.6Mpa

通用技术参数

通径DN(mm) L H D D1 N-D

40 230 307 150 110 4-18

50 230 307 165 125 4-18

65 290 365 185 145 4-18

80 310 390 200 160 8-18

100 350 410 220 180 8-18

150 480 640 285 240 8-22

200 600 670 340 295 12-22

250 622 700 405 355 12-26

300 698 730 460 410 12-26

技术参数

适用介质：天*然*气、人工煤气、液化石油气、焦炉煤气及其他低腐蚀性介质

工作压力（Mpa)：0.05MPa——0.4MPa

电源电压：AC220V/50Hz DC 24V 其他电压规格可订做

法兰公称压力：PN1.6MPa

阀体材质：铸造铝合金、铸钢

密封材质：ding腈橡胶

关闭时间：＜1s

打开方式：手动复位

控制信号：脉冲输出

环境温度：-20℃——60℃

安装方式：垂直安装或水平安装

防护等级：IP65

防爆标志：Ex mb II C T6 Gb

重量30kg左右

产品特点

DRQF系列电磁式燃气紧急切断阀是一种应用于城镇居民，商业和工业企业燃气供气管网配套安*全装置，可与各种可燃气体报警器或报警器控制装置兼容配套使用。

本产品采用机械自锁机构，性能稳定，多种关阀控制方式：通电关闭、断电关闭、信号关阀、手动关阀。先导式结构，可确保阀门带压开启，动作顺畅。

DRQF系列电磁式紧急切断阀满足下列法律法规和相关标准要求；

标注GB 50028—2006《城镇燃气设计规范》

标准GB 3836.1—2010《爆zha性环境，第I部分:设备通用要求》

标准GB 3836.9—2006《爆zha性气体环境用电气设备 第9部分 浇封型“m”》

机械行业标准JB/T 7352 2010《工业过程控制系统用电磁阀》

住房和城乡建设部标准CJ/T 394 2012《电磁式燃气紧急切断阀》
