一、定义与工作原理

皮带机是以环形输送带同时充当牵引与承载件的连续输送设备。电机带动传动滚筒旋转，依靠滚筒与皮带间摩擦力驱动皮带循环运转；物料落在上行皮带，随皮带输送至机头卸料，下行皮带空载回程，依靠托辊全程支撑，实现水平、倾斜、爬坡连续送料。

二、整机核心结构及作用

1. 输送带整机核心承载牵引件，分多种材质：普通橡胶带（砂石、煤炭）、尼龙 / 聚酯帆布带（通用工矿）、钢绳芯***带（长距离重载矿山）、食品 PU/PVC 带（食品流水线）、耐热 / 阻燃 / 耐酸碱特种带（化工、高温物料）；槽型皮带可提升装载量、防撒料。

2. 滚筒组

• 传动滚筒：动力输出，包胶增大摩擦力；

• 改向滚筒：机尾、中部换向，形成闭合回路；

1. 托辊与机架上托辊支撑载料皮带，下托辊支撑回程皮带；槽型托辊防物料滑落，调心托辊自动纠偏；机架分轻型不锈钢、重型碳钢，模块化拼装，拆装便捷。

2. 驱动装置电机 + 减速机 / 电动滚筒，重载配液力偶合器软启动，可变频调速；防爆电机适配煤矿、化工易燃易爆场景。

3. 张紧装置螺旋张紧（短机型）、重锤张紧（长距离），保持皮带恒定张力，防止打滑、跑偏。

4. 辅助防护部件清扫器（清理皮带粘料）、导料槽（进料防扬尘撒漏）、挡边 / 裙板（大倾角输送）、逆止器（停机防物料倒溜）、急停、跑偏、撕裂、料流检测等安全保护装置。

5. 电控系统可单机启停、多机联动，支持自动化、远程集中控制。

三、主流分类及适用场景

1. 重型工矿皮带机（DTII/TD75）槽型大带宽，承载强、耐磨，适配矿山、砂石、煤炭、水泥、港口长距离大运量散料输送。

2. 轻型平皮带机不锈钢机身、PVC/PU 皮带，用于电子装配、食品包装、快递小件输送。

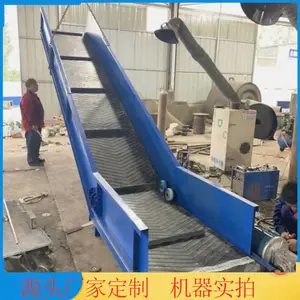

3. 大倾角裙边皮带机带隔板挡边，倾角可达 30°–90°，短距离爬坡输送粉料、颗粒料。

4. 伸缩皮带机机头可伸缩，货车、集装箱装卸专用，仓储物流分拣线标配。

5. 全密闭防尘皮带机封闭壳体，负压抑尘，环保达标，适配粉煤灰、石灰、化工粉料。

6. 转弯皮带机90°/180° 转弯，车间流水线灵活布局，无需转接设备。

四、核心优势

1. 输送能力大、运距跨度广，单机可达数千米，可 24 小时连续运行；

2. 运行平稳、噪音低、能耗低，相比叉车、装载机大幅节约人工成本；

3. 结构简单、模块化配件，检修维护便捷，故障率低；

4. 适配物料广：矿石、粮食、粉料、纸箱、包装袋等散料 / 整件均可输送；

5. 布局灵活，水平、上坡、下坡、转弯自由组合，易接入自动化生产线；

6. 安全保护齐全，跑偏、撕裂、过载、急停多重防护，运行稳定可靠。

五、主要应用行业

矿山冶金、煤炭电厂、砂石建材、粮食粮库、港口码头、化工粉料、快递物流、食品加工、电子装配、建筑垃圾处理。

六、基础选型参数

带宽 500–2000mm；带速 0.8–3.15m/s；输送倾角 0°–90°；输送量每小时几十至数千吨；机身材质碳钢 / 不锈钢；皮带按需选配耐磨、阻燃、食品级、耐高温材质。

七、日常维护要点

定期检查皮带松紧、磨损、跑偏；润滑托辊、滚筒轴承；清理清扫器积料；校验跑偏、急停保护装置；重载设备定期检查驱动、逆止器工况，延长整机使用寿命。
