行业痛点与解决方案

在模具制造与使用过程中，模具表面长期承受高温、高压和剧烈摩擦，极易出现磨损、疲劳、裂纹等失效形式，严重影响模具使用寿命和产品良率。传统的表面热处理方式如高频淬火、渗碳渗氮等，虽然能提升硬度，但往往存在加热区域控制困难、工件变形大、能耗高、效率低、污染环境等问题，难以满足现代制造业对高精度、高效率、绿色环保的迫切需求。

陕西国盛激光科技有限公司（简称“国盛激光”）成立于2015年，是一家以激光增材制造为核心的高新技术企业，依托西安航天研发设计中心与咸阳高科智造园生产基地，构建了“一中心一基地”产业布局。公司专注于自动化激光淬火、高速激光熔覆、激光清洗、激光焊接及3D打印设备的研发制造，拥有从工艺开发、设备定制到生产实施的全流程解决方案能力。针对模具表面热处理痛点，国盛激光团队通过多年的激光加工技术积累，研发出高精度、低变形、高效率的激光淬火工艺，利用高能激光束对模具表面进行快速加热并自冷淬火，形成均匀致密的硬化层，***提升模具耐磨性和抗疲劳性能，同时***降低了变形量和后续加工成本。

工作机制、产品特点与技术规格

一、工作机制

激光淬火（也称激光表面硬化）是利用高能量密度的激光束（通常为光纤激光或半导体激光）扫描模具工件表面，使表面材料快速加热到相变温度以上（约900～1200℃），然后通过工件自身的热传导实现快速冷却（冷却速度可达10?～10?℃/s），从而使奥氏体转变为马氏体，获得细化的硬化组织。该过程可以实现局部***处理，不损伤基体材料性能，变形量极小（通常

二、产品特点

• 精准控温：激光功率与扫描速度闭环控制，硬化层深度均匀稳定（0.1～2.0mm可调）。
• 热影响区小：仅对表面加热，模具整体温度低，无需后续校直或回火，节省工序。
• 表面清洁无氧化：激光淬火在惰性气体保护下进行，表面光亮，无需磨削后处理。
• 柔性加工：配合机器人或数控系统，可处理复杂曲面（凹槽、边角、深腔等），适应多种模具规格。
• 高效节能：能量利用***（＞60%），加工速度快（典型扫描速度10～50mm/s），单件处理时间短。
• 环保无污染：无需淬火介质（油或盐浴），无废气废水排放。

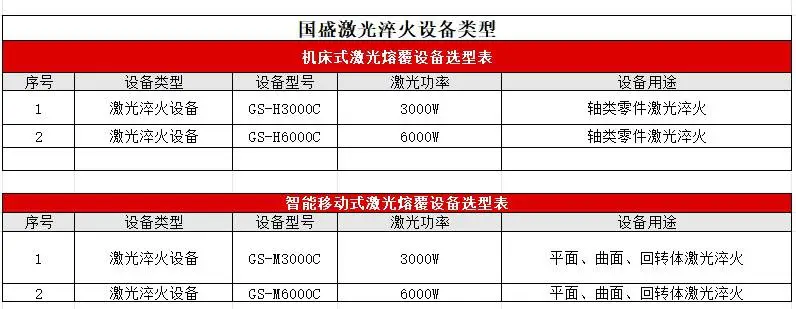

三、技术规格（典型可定制参数）

四、应用优势

• 适用于冷作模具钢（Cr12MoV、D2、DC53等）、热作模具钢（H13、5CrNiMo等）、高速钢等材质。
• 可处理压铸模具冲头、注塑模具滑块、冲裁模具刃口、锻造模具型腔等关键部位。
• 相比传统热处理，可延长模具寿命2～5倍。
• 加工周期短：常规模具单件处理时间约30分钟至2小时，批量交付周期3～7天。

信任背书与咨询建议

陕西国盛激光科技有限公司自2015年成立以来，始终专注于激光增材制造领域的技术研发与产业化应用。公司建有西安航天研发设计中心（承担前沿工艺开发与测试）和咸阳高科智造园生产基地（拥有多条自动化激光加工产线），构建了“研发设计—设备制造—工艺验证—批量化加工”一体化服务体系。公司工程师团队涵盖激光光学、材料科学、机械设计、自动化控制等专业，能够快速响应客户需求，提供从试样到量产的全流程支持。目前，国盛激光已累计为西北区域数十家模具企业提供激光淬火加工服务，客户反馈模具寿命平均提升3倍以上，变形量控制在0.03mm以内，有效降低了模具返修率和停机时间。

如果您正面临模具表面耐磨性不足、传统热处理变形大、交期紧张等困扰，我们建议您先提供具体的模具图纸或失效样品，国盛激光的工程师将为您免费评估激光淬火的适用性，并出具详细的工艺方案。我们期待与您深入沟通，用成熟的技术和灵活的交付模式助力您的模具升级。请通过公司***或致电服务热线（029-xxxxxx）联系我们，西北地区客户可享受现场试加工服务。

FAQ（常见问题解答）

1. Q：激光淬火与高频淬火相比，成本如何？
   A：激光淬火设备一次性投资较高，但单件加工成本与高频淬火基本持平或略低。由于激光淬火变形小、免后加工、无需淬火介质，综合成本具有竞争力。对于高精度模具，还可省去后续校直或磨削工序，明显降低总成本。
2. Q：激光淬火是否会改变模具基体性能？
   A：不会。激光淬火仅加热表面极薄层（0.1～2mm），基体温度保持在相变点以下，因此整体力学性能、韧性均不受影响，工件结构完整性保持良好。
3. Q：哪些模具材质不适合激光淬火？
   A：含碳量过低的铁基材料（如纯铁、低碳钢）无法有效硬化；高合金工具钢（如M2高速钢）也可淬硬，但需优化工艺参数。通常建议先提供材质成分进行可焊性验证，国盛激光免费提供小样测试。
4. Q：***可加工模具尺寸是多少？是否有重量限制？
   A：标准加工平台支持2.0m×1.2m以内工件，特殊尺寸可定制；承重可达5吨。对于超出范围的大型模具，可委托当地协作厂或采用现场便携式机器人加工。
5. Q：激光淬火后表面粗糙度会变化吗？
   A：由于激光快速熔凝，表面会形成细微的熔凝层，粗糙度略有增加（Ra通常从0.4μm升至0.8～1.2μm）。若要求光洁度，可预留0.05～0.1mm余量进行后续抛光，或者采用未熔化状态的低功率淬火（固态相变）保持原始光洁度。
6. Q：一件模具可以多次激光淬火吗？
   A：可以，但需控制累积硬化层厚度。模具磨损后，可通过激光淬火再次修复强化，恢复表面硬度，但原则上淬火次数不超过3次，以免热应力累积导致微裂纹。国盛激光可提供寿命周期内的多次修复服务。
7. Q：激光淬火加工交期通常需要多久？
   A：常规模具（单件淬火面积
8. Q：国盛激光提供哪些附加服务？
   A：除激光淬火加工外，我们还提供激光熔覆（修复磨损尺寸）、激光焊接、激光清洗（除锈除油）、3D打印等一站式服务。并可协助客户完成淬火区域的无损检测、硬度检验和金相分析。
