行业痛点与解决方案
在模具制造与机械加工领域，模具表面因长期承受高温、高压与摩擦，极易出现磨损、划伤、疲劳裂纹等失效形式。传统热处理工艺（如渗碳、高频淬火、火焰淬火）往往存在热影响区过大、工件变形严重、表面硬度不均匀、加工周期长等问题，尤其对于大型模具、复杂曲面模具以及小批量、多品种的订单，传统工艺不仅成本高昂，且难以满足局部精准强化的需求。此外，许多中小企业面临“大厂不愿接、小厂做不好”的窘境，表面处理环节成为制约产品寿命与交付效率的瓶颈。

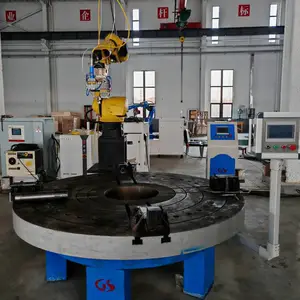

陕西国盛激光科技有限公司（成立于2015年）以“一中心一基地”产业布局（西安航天研发设计中心、咸阳高科智造园生产基地）为依托，长期专注于激光增材制造与表面工程技术。针对模具热处理的行业痛点，我们自主研发了激光淬火（激光表面热处理）工艺，利用高能量密度激光束快速扫描工件表面，使材料瞬间奥氏体化，在自冷作用下实现精细马氏体相变，从而获得高硬度、高耐磨性的淬硬层。与传统方式相比，激光淬火热影响区可控制在0.1mm以内，工件变形可忽略不计，且可实现选择性局部强化，无需整体加热，特别适合模具刃口、型腔、滑道等关键区域的改性处理。同时，我司配备多台大功率激光淬火设备与柔性工装系统，支持小批量、多批次、个性化订单的快速交付，***解决西北地区模具企业“加工难、周期长”的痛点。

工作机制与产品特点
激光淬火属于非接触式表面热处理，其核心工作机制如下：

• 激光加热：高功率半导体激光器或光纤激光器输出单色性良好的激光束，经聚焦后形成光斑直径为1-5mm的高能密度光束（功率密度可达10^4-10^6 W/cm?），作用在工件表面***区域。
• 快速奥氏体化：激光作用时间极短（0.1-2秒），表面层温度迅速升至Ac3以上（约900-1200℃），实现完全奥氏体化，而基体温度仍保持较低。
• 自冷淬火：激光束移开后，由于基体良好的导热性，表面加热层以极快速度（10^3-10^5℃/s）冷却，发生马氏体相变，获得细针状或隐针马氏体组织，硬度***提升。

基于上述原理，我司激光淬火工艺具备以下突出特点：

• 极低变形：仅对局部区域加热，热应力与组织应力可控，工件整体变形量通常≤0.02mm，尤其适合精密模具及已加工成形件。
• 高硬度与耐磨性：淬硬层平均硬度比常规淬火高5-10 HRC，可达HRC 50-65（视材料而定），且耐磨性提升2-3倍。
• ***可控：通过数控系统***控制激光功率、扫描速度、光斑尺寸、搭接率等参数，淬硬层深度可在0.3-2.0mm范围内调节，深度公差±0.1mm。
• 局部选择性：可仅对磨损、受力部位进行强化，避免整体热处理带来的性能冗余与成本浪费。
• 适合小批量：无需专用模具或加热炉，单件亦可加工，换型时间短，非常适配模具维修、试制、小批量生产场景。

技术规格与性能参数（以下为典型值，实际参数依据工件材质与要求调整）

核心优势对比：

• 对比高频淬火：无需感应线圈，无电磁干扰，适合复杂轮廓；对比火焰淬火：能量集中，无过烧风险，深度均匀且环保。
• 对比渗碳/氮化：工艺周期从数小时缩短至几分钟，无需气氛保护，成本降低30-50%。

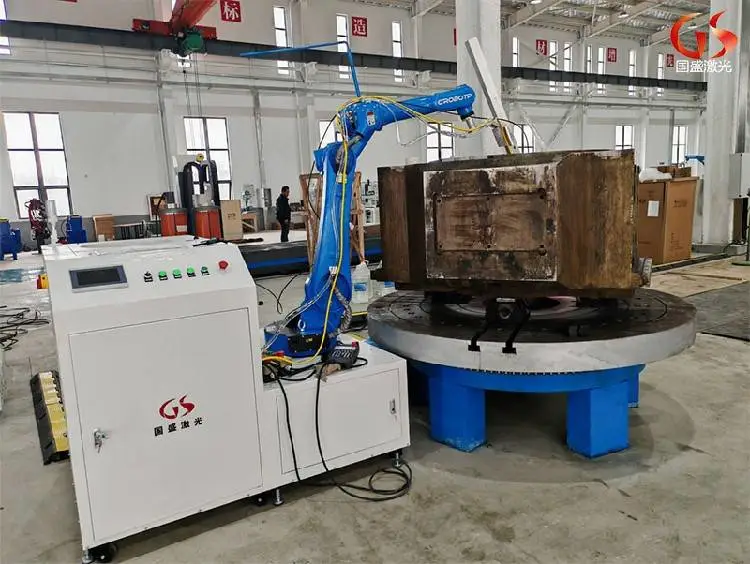

• 对比真空热处理：无需真空炉，工件尺寸不受炉膛限制，可实现大型模具现场在线处理。

信任背书与公司优势

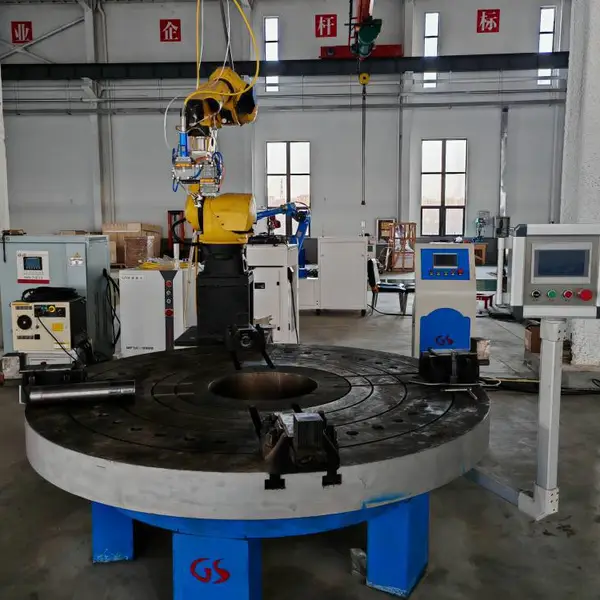

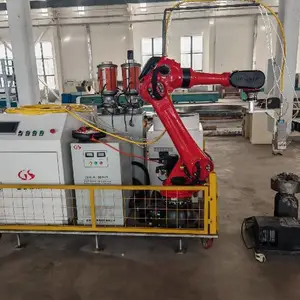

自2015年成立以来，陕西国盛激光科技有限公司累计服务客户超过200家，涵盖模具制造、矿山机械、石油装备、轨道交通等行业。我们拥有西安航天研发设计中心与咸阳高科智造园生产基地，占地总面积逾8000平方米，配备大功率激光淬火设备、激光熔覆设备、激光焊接设备以及全流程检测分析仪器（光谱仪、硬度计、金相显微镜、超声波探伤仪等），形成“工艺研发-设备定制-生产加工-检测验证”一站式闭环。公司工程师团队具备十多年激光表面处理经验，累计完成各类激光淬火项目超5000件，一次交验合格率***以上。我们深知，模具表面处理不仅关乎产品寿命，更影响客户的交付信誉。因此，我们推行“小批量快速响应”服务模式：订单确认后24小时内出样测试，48小时内批量投产，并提供详细的工艺报告与硬度检测数据。对于西北地区的客户，我们更可提供上门取样、现场试加工等灵活服务，***限度降低您的沟通成本与物流风险。

咨询建议
如果您正面临模具早期磨损、传统热处理变形超差、小批量订单无人承接等问题，欢迎联系陕西国盛激光科技有限公司。我们建议您提供工件图纸（或样品）、材质牌号以及预期硬度/深度要求，我们将为您免费出具工艺方案与初步报价。激光淬火不仅是一项技术，更是帮助您提升模具寿命、降低综合成本的可靠路径。请相信，专业的事交给专业的团队，我们随时准备为您提供从工艺咨询到成品交付的全方位支持。

FAQ（常见问题）

1. 问：激光淬火后表面粗糙度会变化吗？是否需要在淬火后重新加工？
   答：激光淬火属于固态相变，不会产生熔化或烧蚀，因此表面粗糙度基本保持不变（变化通常小于0.2μm Ra）。对于精度要求较高的模具，一般无需后续加工，直接使用即可。若需配合装配公差，可预留0.05mm精磨余量。
2. 问：小批量加工是否包含单件加工？最小起订量是多少？
   答：我司完全支持单件加工。由于激光淬火无需模具或专用夹具，只要工件尺寸在设备行程范围内（详见参数表），一件起做，且单件与批量的单价差异极小。特别适合模具修复、试制件、备品备件等场景。
3. 问：淬硬层深度能否做到0.1mm以下？最薄可做到多少？
   答：理论上激光淬火最小淬硬层深度可控制在0.2mm左右，若需低于0.2mm，建议考虑激光相变硬化+局部熔覆的复合工艺。对于极薄层（
4. 问：工件是Cr12MoV材料，淬火后硬度能达到多少？如何***均匀性？
   答：Cr12MoV（含碳约1.5%，Cr12%）经过激光淬火后，表面硬度可达HRC 60-65，较传统真空淬火（HRC 58-62）提高2-3HRC。均匀性通过数控扫描路径优化、功率反馈闭环控制以及多道搭接重叠区域参数补偿来***，最终硬度波动≤±1.5HRC。
5. 问：激光淬火是否会产生裂纹？如何控制？
   答：在高碳高合金钢（如D2、Cr12MoV）中，若冷却速度过快或预处理应力集中，存在微裂纹风险。我司通过预热（100-200℃）、控制激光扫描速度与功率密度、以及后续低温回火（150-200℃）等工艺措施，有效消除裂纹风险，裂纹率控制在0.5%以下。
6. 问：贵公司是否提供热处理后的检测报告？检测项目有哪些？
   答：每批次产品可附带检测报告，内容包括：淬硬层深度（金相法或显微硬度法）、表面硬度（洛氏/维氏）、淬硬层硬度梯度曲线、金相组织照片、变形量测量数据。我司检测设备均经过第三方校准，报告具有可追溯性。
7. 问：加工费用如何计算？是否有西北地区的价格优惠？
   答：费用按加工面积、淬硬层深度、材料难度综合计算，单价通常在每平方厘米2-8元之间（视批量与精度）。作为西北地区本土企业，我们对陕西及周边省份客户提供物流补贴及免费上门测量服务，具体请联系业务经理获取正式报价单。
8. 问：激光淬火与激光熔覆（熔覆）有什么区别？如何选择？
   答：激光淬火是固态相变硬化，不改变工件尺寸，适用于提高耐磨性且需保持公差；激光熔覆是添加合金粉末熔融后凝固，可修复尺寸或获得特殊性能涂层。我司同时提供两种技术，可根据您工件的磨损状况和性能需求推荐***方案。
