系列型号：

HJZ-J919静态中间继电器；HJZ-J920中间继电器；

HJZ-J920L静态中间继电器；HJZ-J921静态中间继电器；

HJZ-J922静态中间继电器；HJZ-J923静态中间继电器；

HJZ-J924静态中间继电器；HJZ-Y902静态中间继电器；

HJZ-Y905静态中间继电器HJZ-Y907静态中间继电器；

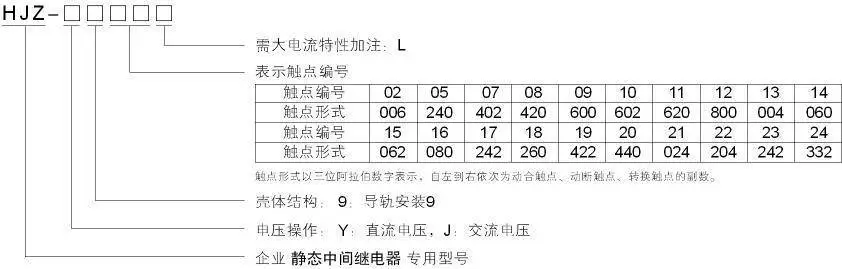

一、完整型号释义

HJZ-Y907

1. HJZ：电子式静态中间继电器系列

2. Y：DC 直流线圈专用（交流同规格为 HJZ-J907）

3. 900：900 标准 35mm DIN 导轨模块化壳体

4. 07：触点编码 4NO+2CO（4 常开 + 2 组转换触点，合计 8 路独立触点），多路遥信为主，转换触点兼顾闭锁与双向信号切换

整机定位：光伏直流箱变、直流配电屏、工业自动化直流控制柜多路冗余故障遥信 + 双向逻辑切换专用导轨继电器；4 路充足常开实现多套监控同步采集，2 组转换触点可同时提供合闸闭锁与反向联动信号；全静态无电磁噪音、抗振动，模块化导轨适配狭小就地柜空间。

二、结构与 35mm 导轨安装

1. 安装形式标准 DIN35 卡扣阻燃壳体，顶部快拆卡扣，直接卡入柜内导轨，无需柜体开孔，多台可密集并排排布；板前外露螺钉端子，现场接线、校验便捷。

2. 静态电路特点

• 内置 EMC 滤波隔离电路，强弱电完全隔离，无触点抖动、无吸合嗡嗡噪音；

• 直流线圈区分正负极；无自保持、无延时、无机械掉牌记忆，线圈断电触点立刻弹簧复位；

• 标准款加厚银触点 ***；L 重载款升级 8A，可小型接触器线圈；加粗抗震漆包绕组，风机、水轮机振动柜长期运行不易断线虚接。

三、核心电气技术参数

1. 直流线圈额定电压

DC48/110/220V（电力直流屏主流 DC110V、DC220V）

• 动作电压≤70% Un 可靠吸合；返回电压≥10% Un，抗直流母线纹波、瞬时电压跌落不误动

• 整机功耗≤5W，低热损耗；动作时间≤30ms；线圈长期耐受 110% 额定电压不烧毁

2. 触点负载（标准 *** / L 重载 8A）

表格

3. 环境参数

工作温度 - 15℃～+55℃，湿度≤90% 无凝露；海拔≤2500m；耐受 10～150Hz 开关柜振动。

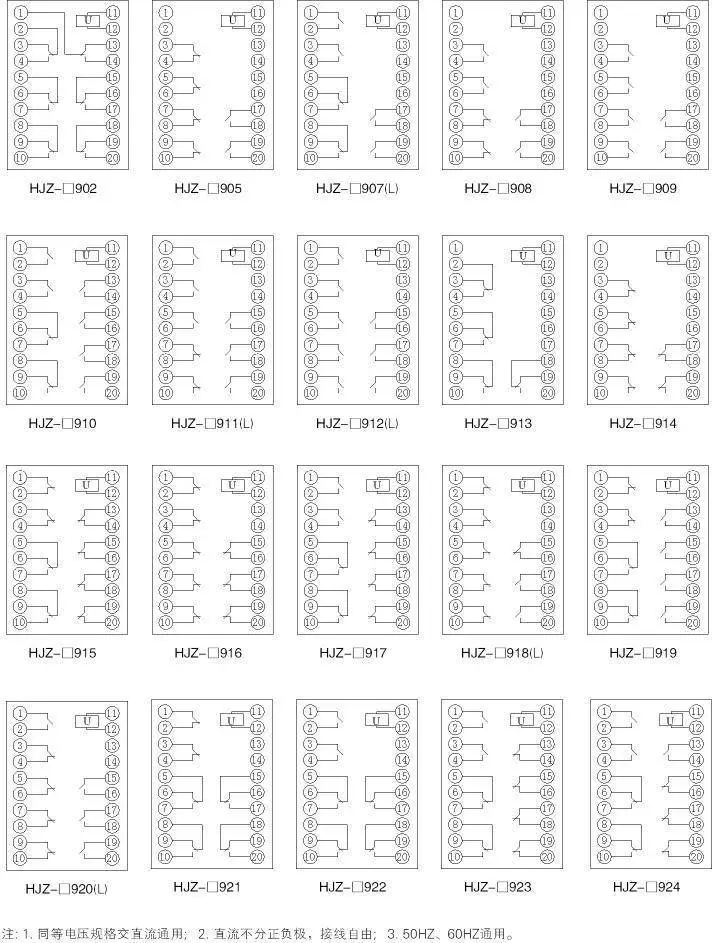

四、完整工作逻辑（4NO+2CO，4 常开 2 组转换）

1. 线圈未上电（设备正常运行）2 组转换触点原始态：2 路常闭 NC 导通，串联断路器、逆变器合闸许可回路，设备允许正常投运；4 路常开 NO 全部断开，无故障告警输出。

2. 线圈得电故障触发，红灯点亮八路触点同步一次性翻转：

• 4 路常开 NO 闭合：四路独立通道同步输出超温、柜门、熔丝故障遥信至四套 PLC / 远程集控，实现四重冗余信号采集；

• 2 组转换触点切换：原常闭断开切断合闸闭锁，原常开可联动启动风机、报警装置等辅助回路，一触点实现双向逻辑切换。

1. 线圈断电、故障消除全部触点弹簧回弹原始常态，告警信号清零，合闸许可回路恢复导通。

核心特点：4 路常开主打多路信号分发，2 组转换兼顾闭锁 + 联动双向逻辑，均衡型导轨直流继电器；纯多重急停场景选用 HJZ-Y905（2NO+4NC）。

五、典型应用场景

1. 大型光伏直流箱变多逆变器故障同步采集（核心）

多台直流逆变器、汇集支路短路 / 超温跳闸，4 路常开同步向四套独立集控后台上传跳闸报文，2 组转换触点同步闭锁逆变器合闸 + 联动水冷风机停机，单台完成多路告警 + 双向联锁。

2. 直流屏多路馈线失压集中监视

直流母线馈线熔丝熔断、母线失压时，四路常开集中输出 “控制电源消失” 多路远程告警，两组转换触点双重闭锁进线开关合闸回路。

3. 火电厂直流冷却油泵、水轮机闸门多重联锁

多台直流辅机过载、限位保护，四路常开汇总至多套中控 DCS，两组转换触点同时切断辅机启动回路并触发声光报警。

4. PLC 弱电信号隔离功率中转

隔离 24V PLC 弱电与 DC220V 直流二次强电回路，避免强电串扰烧毁 PLC 模块；导轨模块化排布整齐，适配箱变狭小空间。
