| 产品特性：控制系统 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：JZ-7GY-S220K | 额定电流：10A | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：JZ-7G |
| 触点切换电流：220 | 触点切换电压：220 | 触点形式：一开一闭 |
| 最小包装数：1 | 种类：中间继电器 | 应用领域：五金工具 |
系列型号：
JZ-7GY-S510K端子排中间继电器；JZ-7GY-L510K端子排中间继电器；
JZ-7GJ-S510K端子排中间继电器；JZ-7GJ-L510K端子排中间继电器；
JZ-7GP-S510K端子排中间继电器；JZ-7GP-L510K端子排中间继电器；
JZ-7GY-S401K端子排中间继电器；JZ-7GY-L401K端子排中间继电器；
JZ-7GJ-S401K端子排中间继电器；JZ-7GJ-L401K端子排中间继电器；
JZ-7GP-S401K端子排中间继电器；JZ-7GP-L401K端子排中间继电器；
JZ-7GY-S402K端子排中间继电器；JZ-7GY-L402K端子排中间继电器；
JZ-7GJ-S402K端子排中间继电器；JZ-7GJ-L402K端子排中间继电器；
JZ-7GP-S402K端子排中间继电器；JZ-7GP-L402K端子排中间继电器；
JZ-7GY-S024K端子排中间继电器；JZ-7GY-L024K端子排中间继电器；
JZ-7GJ-S024K端子排中间继电器；JZ-7GJ-L024K端子排中间继电器；
JZ-7GP-S024K端子排中间继电器；JZ-7GP-L024K端子排中间继电器；
JZ-7GY-S006K端子排中间继电器；JZ-7GY-L006K端子排中间继电器；
JZ-7GJ-S006K端子排中间继电器；JZ-7GJ-L006K端子排中间继电器；
JZ-7GP-S006K端子排中间继电器；JZ-7GP-L006K端子排中间继电器；
JZ-7GY-S600K端子排中间继电器；JZ-7GY-L600K端子排中间继电器；
JZ-7GJ-S600K端子排中间继电器；JZ-7GJ-L600K端子排中间继电器；
JZ-7GP-S600K端子排中间继电器；JZ-7GP-L600K端子排中间继电器；

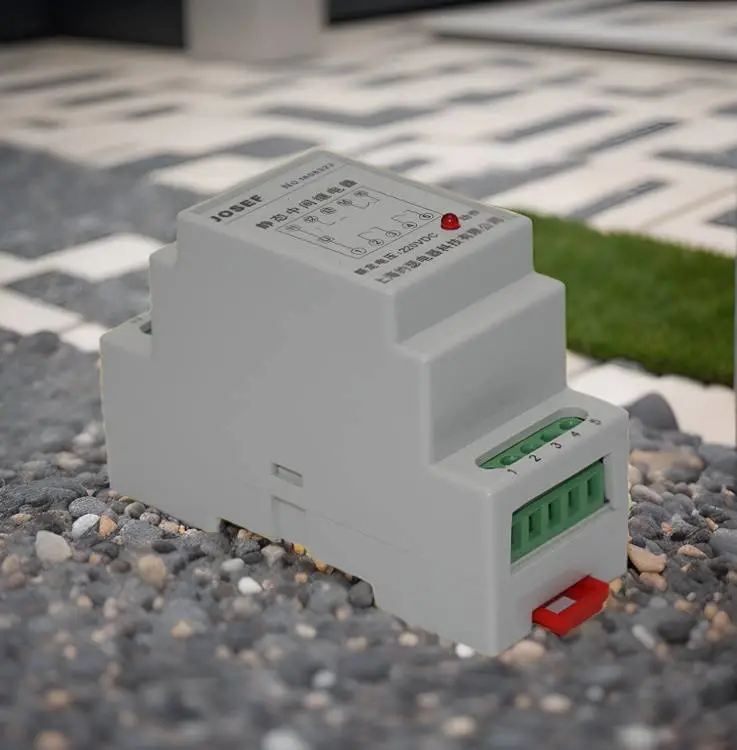

一、完整型号释义
J Z -7GY - S 220 K
JZ：集成电路静态中间继电器；7：第七代抗干扰电子静态平台
GY：G = 通用静态电路；Y=DC 直流专用线圈（交流同款 JZ-7GJ-S220K）
S：安装结构代码 ——一体式端子排固定安装（L 代表 35mm 导轨，S 为柜体嵌入式端子排）
220：触点编码 2NO+2NC（2 常开 + 2 常闭，2 组转换触点，4 路独立通道），两路故障遥信、两路合闸闭锁均衡配置
K：标准 *** 银触点，面板红色动作 LED 指示灯，板前螺钉接线端子
整机定位：老式直流保护屏、小型光伏直流控制柜、电厂辅机端子排柜标准单间隔信号扩容、逻辑隔离专用静态继电器；一体式端子排无需导轨，适配传统固定开孔屏改造，静态无噪音、抗直流纹波干扰，仅瞬时动作无延时、无自保持。
二、结构与端子排安装
一体式固定端子排绿色阻燃一体化底座，板前外露螺钉端子，柜体标准开孔直接固定，无 35mm 导轨卡扣、不可插拔抽出；同 S 系列端子开孔完全通用，老旧 JZ-7GY-Sxx 型号可直接替换。
静态电路核心特点
内置 EMC 隔离滤波芯片，强弱电完全分离，无电磁吸合嗡嗡声、触点无弹跳；
单直流线圈（区分正负极），线圈与 4 路触点电气完全隔离；
无延时、无电流 / 电压自保持、无机械掉牌记忆，线圈断电弹簧瞬时复位；
密封防潮壳体，加粗抗震绕组，中等振动开关柜可长期稳定运行。
三、核心电气技术参数
1. 直流线圈额定电压
DC24/48/110/220V（电力主流 DC110V、DC220V）
动作电压：30%～70% Un 可靠吸合；返回电压≥10% Un，抗直流母线纹波、微小漏电流不误动
整机功耗 DC≤2.5W，低热损耗；动作 / 返回时间≤20ms 高速响应
线圈长期耐受 110% 额定电压不烧毁
2. 2NO+2NC 标准 *** 触点容量
表格
| 参数 | 技术指标 |
|---|---|
| 长期持续通流 | ***，短时 10A 允许 10s 冲击 |
| AC250V (cosφ=0.4) 分断容量 | 500VA |
| DC250V 有感分断 (τ=5ms) | 50W |
| 线圈对地工频耐压 | 2kV/1min 无击穿 |
| 机械 / 电气寿命 | 300 万次；额定负载≥5 万次 |
3. 环境参数
工作温度 - 15℃～+55℃，湿度≤90% 无凝露；海拔≤2500m；耐受 10~55Hz 开关柜振动。
四、完整工作逻辑（2NO+2NC，2 开 2 闭两组转换）
线圈未上电（设备正常工况）2 路常闭 NC 持续导通，串联母联、本间隔断路器、冷却风机合闸许可回路，设备允许正常投运；两路常开全部断开，无故障告警输出。
线圈得电故障触发，红灯点亮四路触点同步一次性翻转：
2 路常开 NO 闭合：两路独立通道同步输出盘面光字牌、两套远程调度远信，实现双重化故障采集；
2 路常闭 NC 断开：两路独立通道同步切断两台关联设备合闸回路，双重闭锁防止故障后多开关误并列环流。
线圈断电、故障消除弹簧回弹，全部触点复位，告警信号清零、合闸许可回路恢复导通。
适用限制：仅 4 路通道，多路多机组联锁场景需搭配多台或选用 6 触点 S 系列型号（JZ-7GY-S620K）。
五、典型应用场景
1. 10kV/35kV 线路、电容器保护单间隔信号扩展（核心）
小型开闭所出线、电容器保护，仅需两路遥信上传监控 + 两路合闸闭锁，一体式端子排布线整洁，适配老式固定端子屏改造。
2. 小型分布式光伏直流箱变逆变器保护
单台逆变器超温、柜门联锁跳闸，两路常开同步向两套简易集控上传故障报文，两路常闭双重闭锁逆变器进线合闸回路。
3. 直流屏馈线失压监视
直流母线瞬时失压判别，两路常开集中输出 “控制电源消失” 远程告警，两路常闭闭锁进线开关，快速定位故障馈线。
4. PLC/DCS 弱电信号隔离中转
隔离 24V PLC 弱电与 DC220V 二次强电回路，避免强电串扰烧毁控制模块；一体式端子排接线规整，适合老旧成套屏改造。
