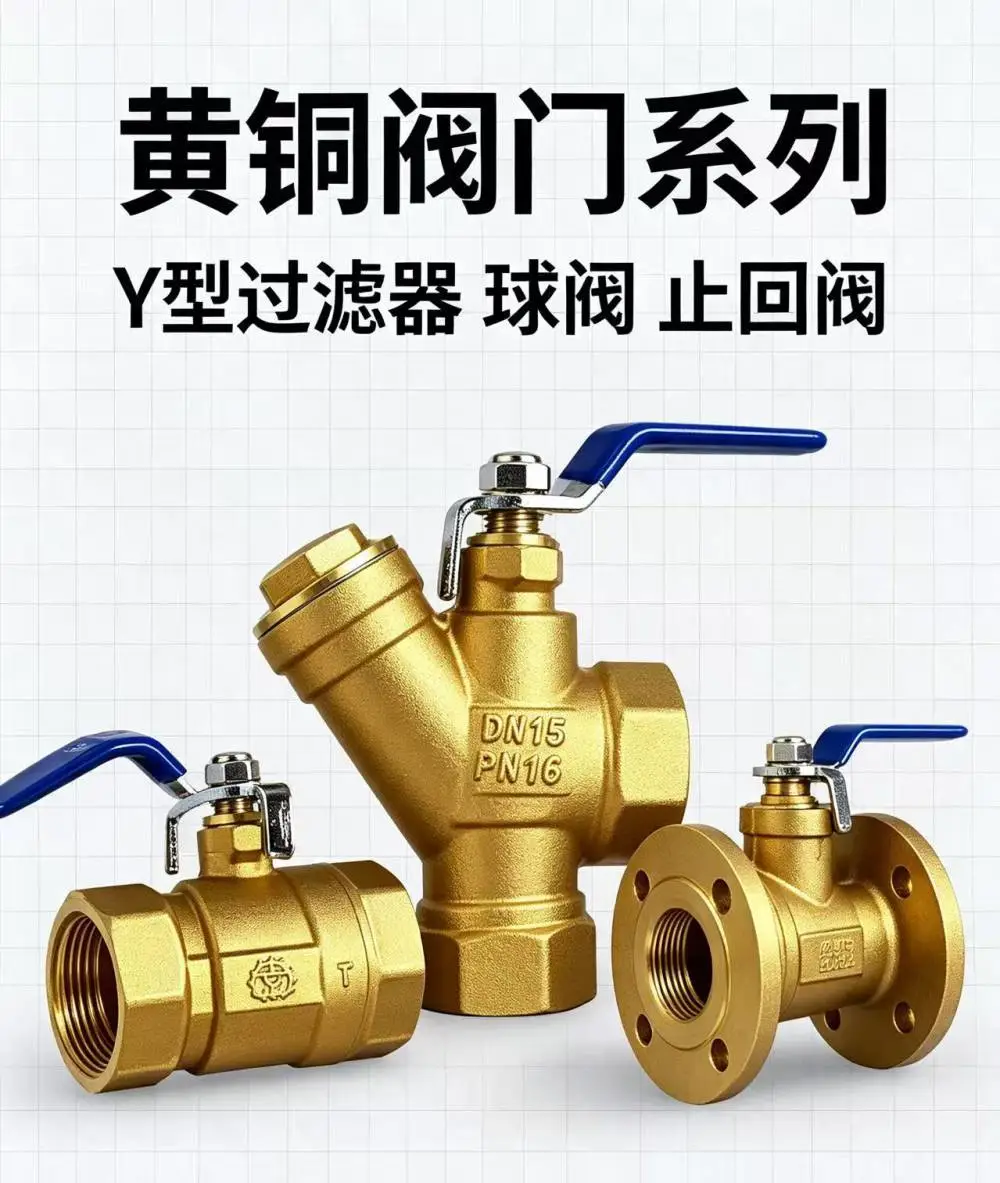

在工业管道系统中，杂质堵塞、介质倒流和阀门控制不便是长期困扰用户的三大痛点。尤其是在水、油、气等介质输送过程中，颗粒杂质会加速阀门密封面磨损，导致泄漏；管道停泵或压力波动时，介质倒流可能引发水锤、设备损坏甚至安全事故；而传统阀门组合安装步骤繁琐、密封点多，增加了泄漏风险和维护成本。针对这些难题，北京市阀门总厂股份有限公司凭借七十余年阀门制造经验，推出黄铜Y型过滤器内丝球阀法兰旋启式止回阀组合产品（DN15-DN50），将过滤、截断、止回三大功能集成于一体，通过紧凑设计减少连接点，从源头***泄漏隐患，同时确保管道流体纯净、流向可控，切实提升系统安全性与运维效率。

作为国家高新技术企业，北京市阀门总厂前身可追溯至1952年，是原机械工业部高中压阀门重点骨干企业，拥有全国阀门标准化技术委员会委员等***专家团队。本产品基于公司成熟的黄铜铸造工艺与精密加工技术，结合Y型过滤器的低阻力流道设计、球阀的快速启闭特性以及旋启式止回阀的可靠密封结构，实现了单套装置即可完成杂质过滤、管路通断控制及介质单向流动的完整功能。产品严格遵循GB/T 12237、GB/T 12236等***，并通过了TS特种设备制造许可、***质量体系认证、API认证及CE认证，确保性能稳定可靠。

工作机制与产品特点

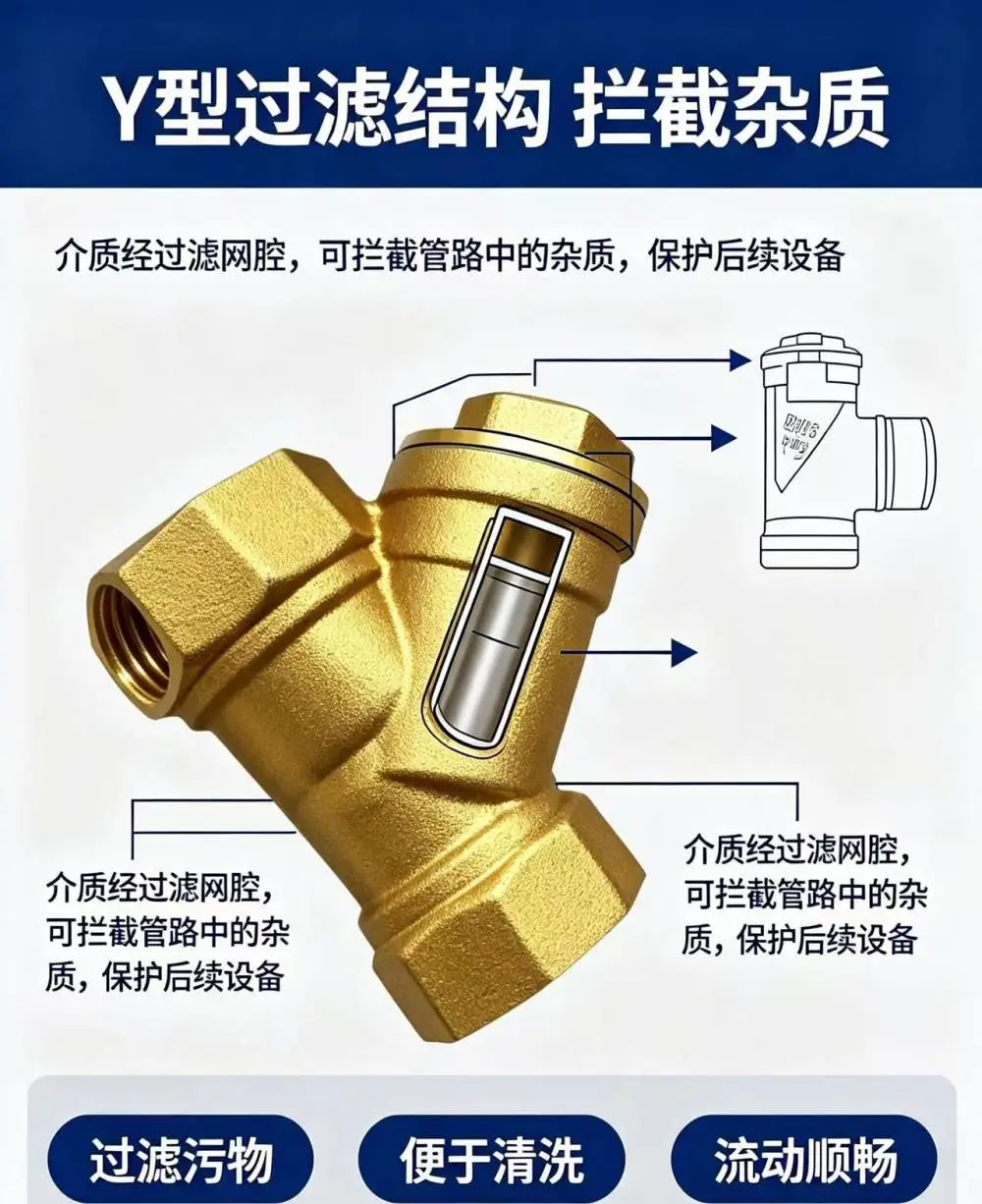

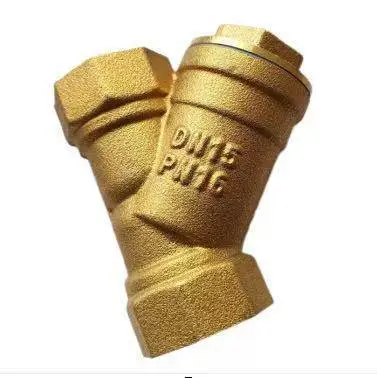

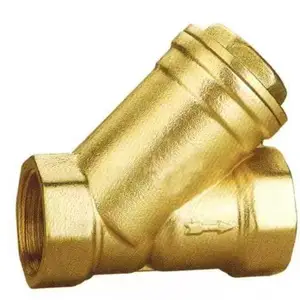

• Y型过滤器：采用Y型流道设计，滤网倾斜安装，有效降低流体阻力，杂质截留***达95%以上。滤网材质为不锈钢，目数可选20-100目，满足不同洁净度要求。清洗时只需旋开滤网盖，无需拆卸管道。

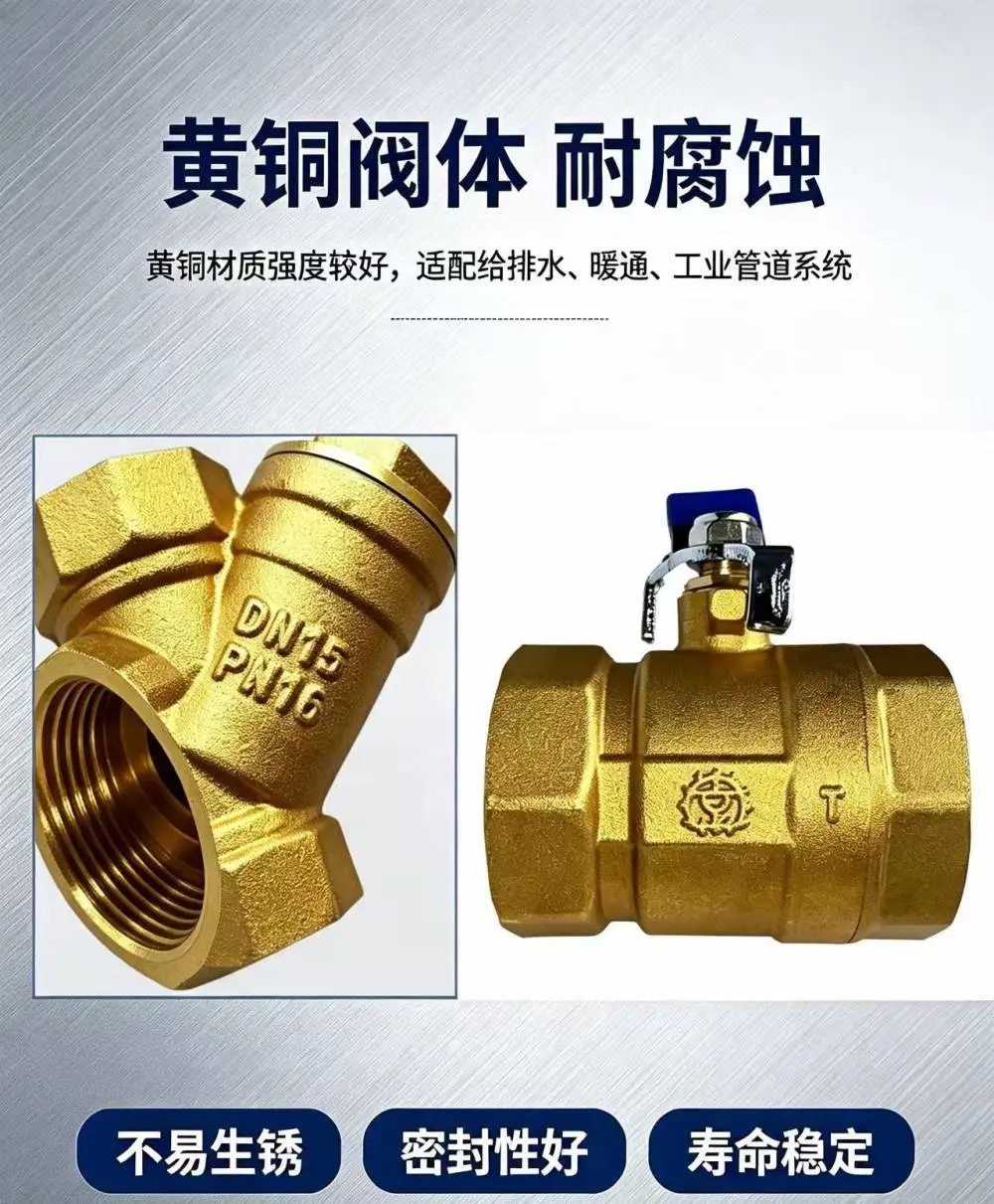

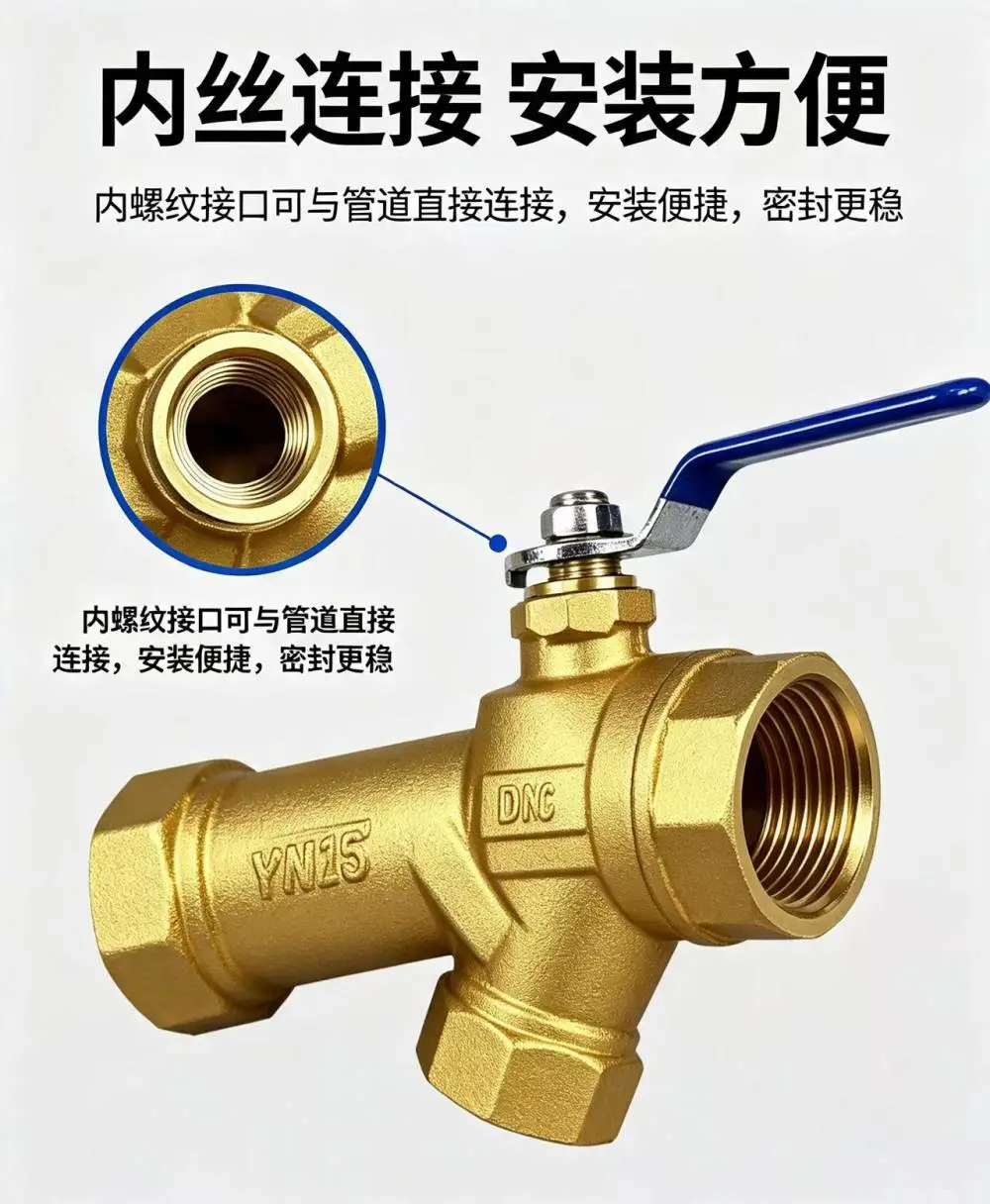

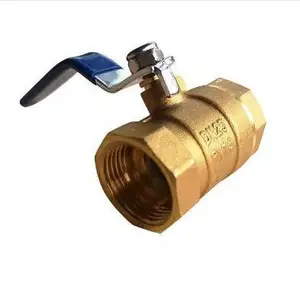

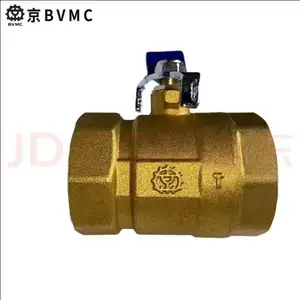

• 内丝球阀：主体为黄铜锻造，采用全通径设计，流阻极小。密封件采用PTFE或增强聚四氟乙烯，启闭扭矩轻，寿命可达10万次以上。内螺纹连接（G螺纹或NPT）方便与管道快速对接。

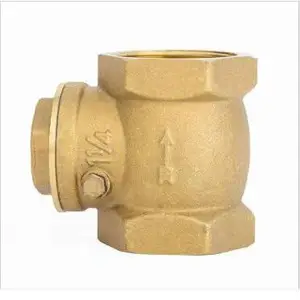

• 法兰旋启式止回阀：阀瓣绕销轴旋转启闭，流道畅通，水锤压力低。密封面堆焊不锈钢或铜合金，耐冲刷。法兰连接符合GB/T 9113标准，便于安装维护。

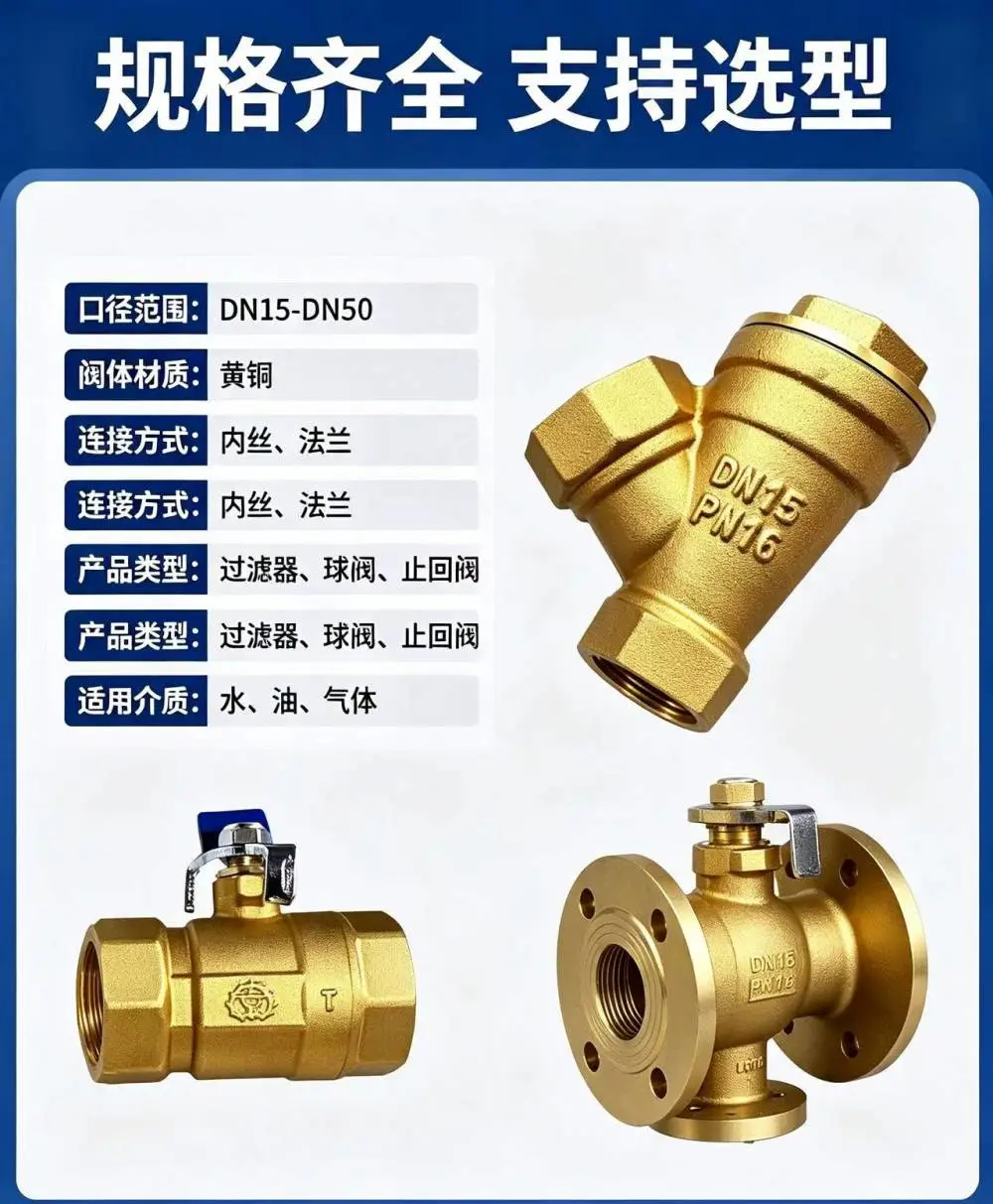

技术规格与参数

产品优势

• 集成化设计：减少接头数量，降低泄漏风险，安装空间节省30%以上。
• 高可靠性：所有部件均经过***压力测试，壳体强度试验1.5倍公称压力，密封试验1.1倍公称压力。
• 易维护：过滤器设有排污口或可拆卸端盖，无需拆卸阀门即可清洗滤网；球阀及止回阀均可在线维护。
• 广泛适用性：适用于暖通空调、给排水、消防、工业循环水等系统，尤其适合对空间和洁净度有要求的场景。

北京市阀门总厂股份有限公司成立于1952年，占地近300亩，现有职工780人，年生产能力约3.6万吨，产品涵盖***类518个系列2918个规格。公司拥有TS特种设备制造许可证、***:2008质量管理体系认证、API 6D认证、欧盟CE认证、中国船级社CCS认证等***资质，是中石油、中石化、国家电力公司等单位的物资供应网络成员。本产品已通过型式试验，出厂附带合格证及检验报告，确保每台产品符合标准。我们建议客户在选型时提供介质、压力、温度等具体参数，我司技术团队可提供定制化方案。如需进一步了解产品详情、索取报价或技术咨询，请直接联系我们的销售工程师，我们将为您提供专业、快速的响应服务。

FAQ

1. 问：该组合产品能否替代传统的过滤器+球阀+止回阀三个独立部件？
   答：完全可以。本产品将三个功能集成在一个紧凑的阀组中，减少了法兰或螺纹连接点，从而降低泄漏风险。同时，整体结构经过优化，流道阻力更小，安装空间更省，非常适合空间受限或对密封要求高的管道系统。
2. 问：DN15-DN50口径中，滤网目数如何选择？
   答：滤网目数应根据介质中杂质颗粒大小确定。对于水系统，通常选用40目或60目；对于油品系统，可选用80目；若介质较洁净，可选用20目以减少压降。我司可提供多种目数滤网，用户可根据实际工况定制。
3. 问：产品的工作压力是否只能达到PN16？
   答：黄铜材质在常温下可承受PN16（1.6MPa）压力。若需更高压力，可选用不锈钢或碳钢材质，我司可提供PN25、PN40等级的产品。请根据系统设计压力选择合适的公称压力等级。
4. 问：止回阀的密封方式是什么？能否用于垂直管道？
   答：旋启式止回阀的阀瓣依靠重力及介质反向压力自行关闭，密封面为金属对金属或金属对非金属。该阀门可水平安装，也可垂直安装（介质自下而上流动）。若需严格零泄漏，可选用软密封止回阀。
5. 问：产品是否适用于含氯离子较高的水或海水？
   答：黄铜对氯离子腐蚀敏感，在海水或高氯环境中建议选用不锈钢材质（如304或316）。我司可提供对应材质的过滤器及阀门组合，请提供具体介质成分以便推荐合适材料。
6. 问：如何清洗过滤器滤网？是否需要工具？
   答：Y型过滤器端盖采用螺纹或法兰连接，可用扳手轻松旋开，无需拆卸整个阀门。取出滤网后用清水或压缩空气冲洗即可。若滤网破损，可单独更换，备件易购。
7. 问：该产品有无相关认证？是否可以出口？
   答：产品已通过TS、CE、API等认证，可满足国内及国际市场要求。我司具备出口资质，可按客户要求提供第三方检测报告或原产地证明。
8. 问：订货时需提供哪些信息？
   答：请提供公称通径、公称压力、连接标准、介质类型及温度、滤网目数，以及所需数量。我司可提供标准颜色（本色/镀镍）及特殊处理（如热锻、抛光）等选项。
