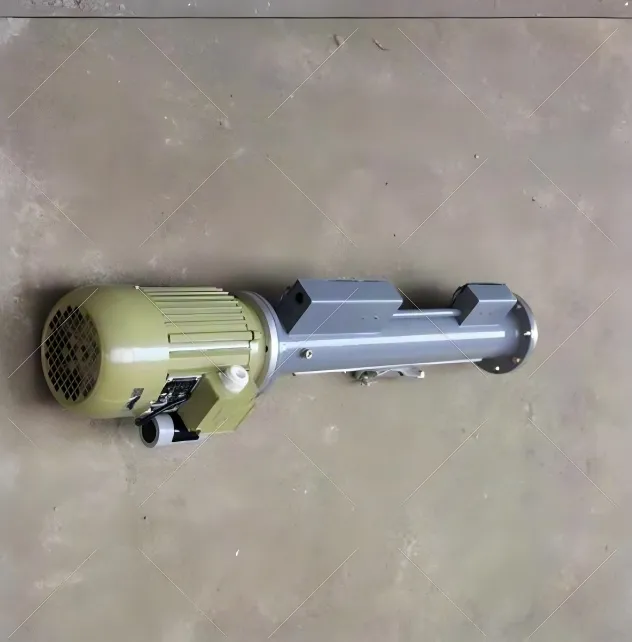

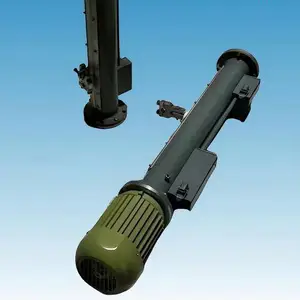

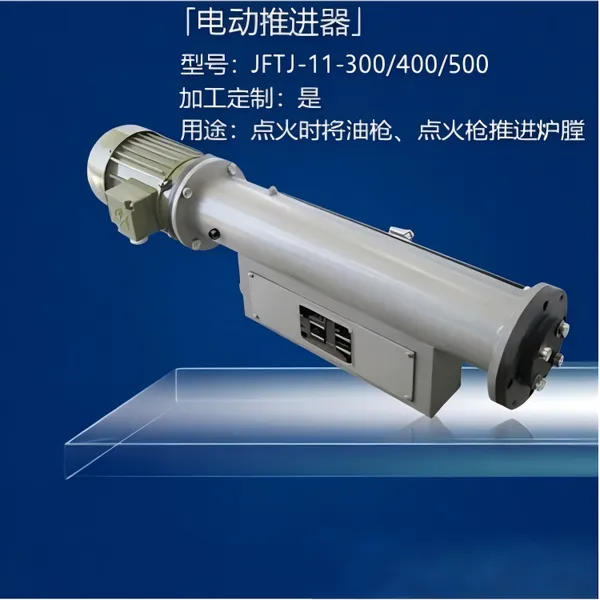

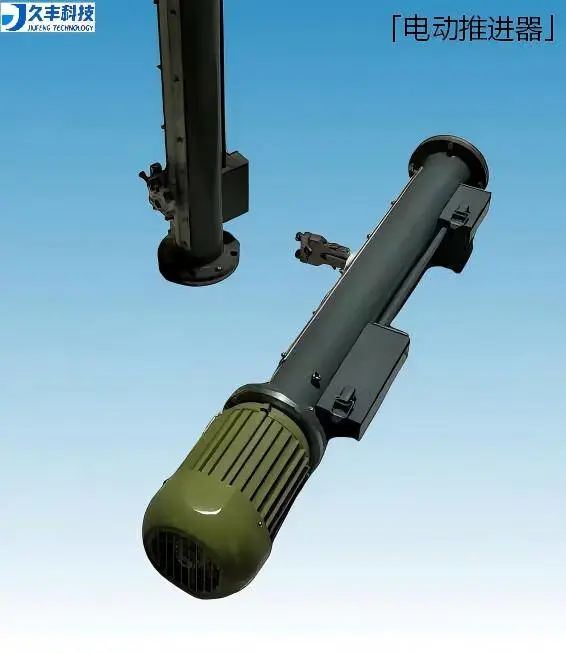

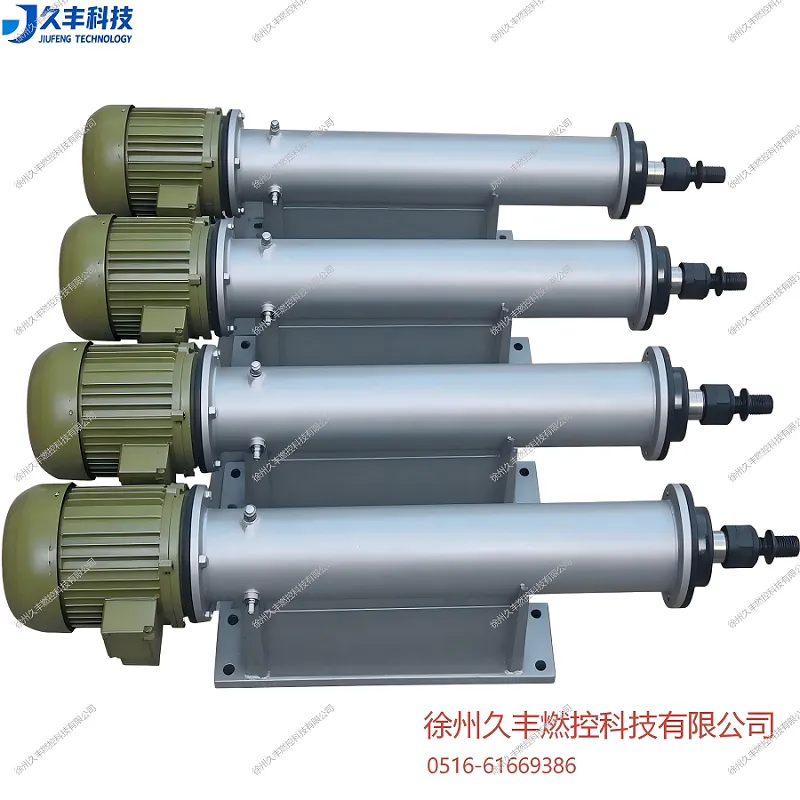

一、产品概述：锅炉点火电动推进器

JFTJ系列电动推进器是电站锅炉及工业窑炉点火系统的核心执行机构，主要用于锅炉油枪推进器、点火枪推进装置、火焰检测探头等设备的自动进退控制。该系列采用电力驱动替代传统气源驱动，无需铺设气管管路，现场布线安装便捷，适配各类燃油燃气锅炉的程控点火联锁系统。

核心应用场景

• 电站锅炉冷态启动：驱动点火枪、油枪进入炉膛完成点火，点火成功后自动退出

• 工业锅炉燃烧系统：配套机械雾化油枪、蒸汽雾化油枪的自动投退

• 火焰检测系统：带动火检探头进入或退出炉膛监测区域

• 化工/冶金窑炉：适配高温多粉尘工况下的燃烧器前端设备推进

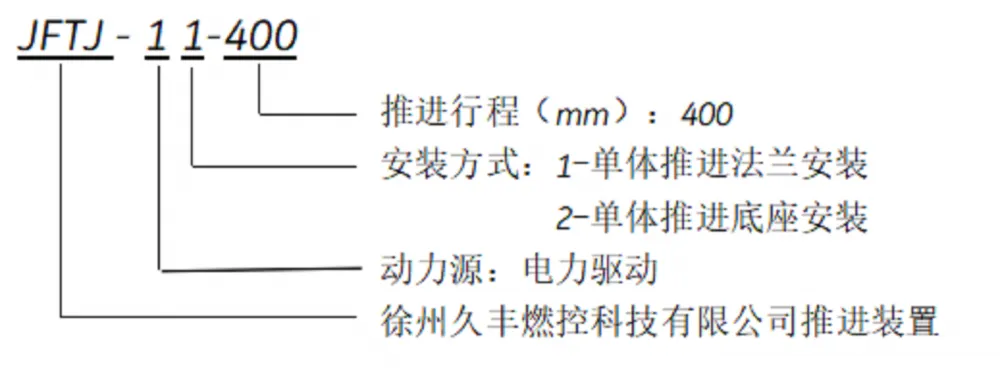

附型号说明：

二、要技术参数

三、结构特点与工作原理

推进器主要由驱动电机、丝杆及丝母、推力杆、撞块和行程开关等零部件组成。电动机通过联轴器驱动丝杆旋转、丝母移动变旋***动为直线运动，将其作用力传给推杆。利用电动机正反转来实现进退动作。

四、安装、调试与使用维护

1．安装与调试

（1）电动机及行程开关接线按“控制线路图”施工。

（2）安装点火枪时，将其头部调整到理想位置，即深入到油枪雾化区内40～60mm处（具体调整尺寸见下图）。

 （3）安装后，推力杆的运动方向应与油枪或点火枪平行，以***运动平稳进退自如，无抖动现象及明显噪声。

（4）安装连接尺寸见推进器外形图。

2．使用与维修保养

（1）电动推进器在工作环境温度-25℃～80℃之间，相对湿度85%以下均能正常工作。

（2）使用中若出现推进器失灵（无动作、卡死、行程不对等）应先检查信号盒内行程开关的位置是否正确，控制线路是否有误，直到调整正确、动作灵活为止。

（3）运行一年后应检查修理，向丝杆及转动轴承加注高温润滑脂后方可使用。

（4）电机严禁脚踩、压重物等。

用户常见问题解答（FAQ）

Q1：JFTJ电动推进器与气动推进器相比有什么优势？

A：电动推进器无需依赖压缩空气气源，省去气管铺设及气源处理设备，现场仅需电源线和控制线，安装维护更简单；推力输出稳定匀速，不受气压波动影响，适配气源不稳定或改造项目的锅炉燃烧系统。

Q2：行程是否可以定制？最长能做到多少？

A：JFTJ系列标准行程为400mm，可根据锅炉炉膛深度及燃烧器布置定制200mm、300mm、500mm等规格，具体需结合现场安装尺寸确认。

Q3：推进器能否适配其他厂家的锅炉点火系统？

A：JFTJ系列采用标准法兰及底座安装接口，推力杆连接尺寸可按需调整，能够适配国内主流电站锅炉、工业锅炉及进口燃烧器系统的油枪、点火枪推进改造。

Q4：行程开关信号如何接入DCS/PLC系统？

A：推进器内置Z-15GW2-B行程开关，提供进退两路到位无源触点信号，用户按控制线路图接入程控系统，实现与高能点火器、油阀、火焰检测器的联锁控制。

Q5：电动推进器在高温炉前能否长期稳定运行？

A：JFTJ系列外壳采用密封防尘设计，适配-25℃～80℃环境温度。推进器安装于炉前外部，枪体通过导管伸入炉膛，本体不直接接触炉膛高温，在规范安装条件下可保持长期稳定运行。

Q6：常用备件有哪些？更换是否方便？

A：常用备件为行程开关Z-15GW2-B和电机YS7124，均为标准件，模块化结构设计，检修时拆装简单，备件更换快捷。
