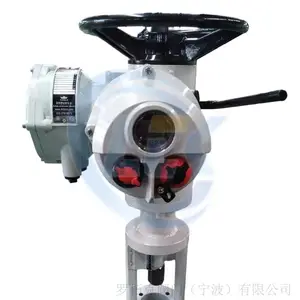

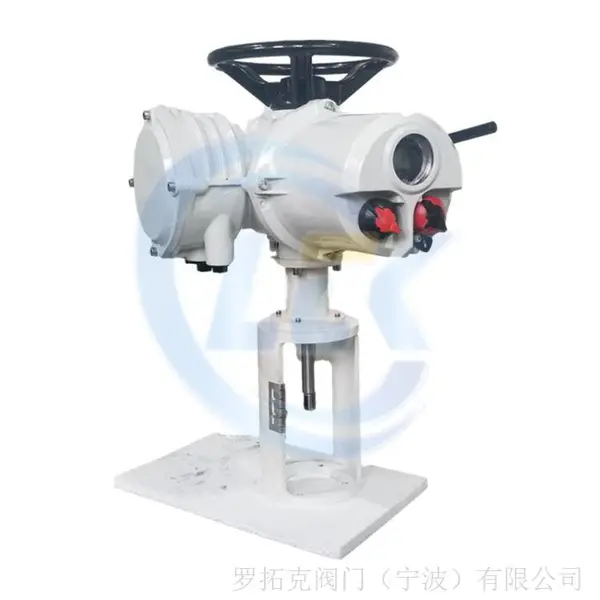

英国原装 ROTORK 罗托克 IQ35F16Z IQ 系列智能多回转开关型电动执行机构

型号释义

• IQ35：IQ 系列 开关型 智能多回转执行器

• F16：*** 5210 F16 标准连接法兰

• Z：外置减速装置，放大输出扭矩，适配大口径重型阀门

如需连续调节工况，同规格可选调节型 IQM35F16Z

核心产品优势

1. 英国整机原装进口，罗托克***非侵入式 IQ 系列，火电、大型水务、化工、油气主干管线广泛配套，可提供原产地、报关资料，满足招投标项目验收。

2. 配置 Z 减速机构，输出扭矩提升，适配大口径、高自重、高摩擦阻力的闸阀、截止阀，解决大型阀门启闭力矩不足问题。

3. IP68 高防护等级，整机全密封防尘防水，支持长期浸水使用，适用于地下阀井、户外露天、潮湿泵房、粉尘等恶劣现场环境。

4. 红外非侵入免开盖调试，自带 LCD 液晶就地阀位显示；内置备用电池，断电仍可查看阀位，限位、力矩参数断电***保存。

5. 多重安全保护：力矩过载保护、电机过热保护、缺相保护、自动相序校正，有效防止憋阀损伤阀体、电机烧毁，保障工艺联锁安全。

6. 模块化分体结构，主控板、电源板、力矩传感器相互独立，故障可单独更换板件，无需整机返厂维修，备件通用性强，降低维保成本。

7. 可选多种现场总线通讯（Modbus、Profibus 等），对接 DCS/PLC 自控系统，实现远程阀门操控、阀位反馈、故障报警、设备诊断。

8. 手自一体操作，标配手动手轮，断电工况下可手动启闭阀门，满足应急切断、现场检修需求。

9. 精密合金钢齿轮传动，运行平稳低噪音，支持启停缓冲设置，减轻管道水锤，保护阀门与管线；可定制防爆版本，适配化工、燃气防爆区域。

10. 内置事件记录仪，自动存储运行记录、故障日志，方便开展预防性维护与故障溯源。

ROTORK 罗托克 IQ35F16Z 智能多回转开关型电动执行机构 技术参数

IQ35F16Z：IQ 开关型 + F16 法兰 + Z 外置减速箱，英国原装进口，可直接标书使用

基础规格

• 型号：IQ35F16Z

• 产品类型：非侵入式智能多回转开关型电动执行机构（配套 Z 减速装置）

• 法兰标准：*** 5210 F16

• 适配阀门：大口径闸阀、截止阀等重型多回转阀门

• 控制类型：开关型（连续调节选用 IQM35F16Z）

机械参数

• 基础机型扭矩：250 N?m，搭配 Z 减速箱输出扭矩放大（减速比按订货配置）

• 输出转速：随减速比变化，标准本体可选 18/24rpm（最终输出转速订货确认）

• 操作方式：电动 + 标配手轮手动应急操作

• 传动：精密合金钢齿轮，密闭长效润滑

• 安装：360° 任意角度安装

电气参数（标准）

• 供电电源：三相 AC380V 50Hz（单相 AC220V 可定制）

• 电机功率：约 0.37kW

• 信号输出：无源开关触点；4-20mA 模拟阀位反馈可选

• 总线通讯：Modbus、Profibus 现场总线（按需选配）

防护与环境条件

• 防护等级：IP68（支持长期浸水）

• 工作环境温度：-30℃ ~ +70℃

• 防爆方案：Ex 防爆整机可定制，满足化工、燃气防爆区域

智能控制功能

1. 调试方式：红外设定器，免开盖非侵入调试

2. 人机界面：LCD 液晶就地阀位显示，内置备用电池，断电查看阀位

3. 保护功能：力矩过载保护、电机过热保护、缺相保护、自动相序校正

4. 数据存储：内置事件记录仪，保存动作记录、故障日志；参数断电***保存

5. 限位模式：电子可调开、关限位

选型备注

1. Z 代表外置减速机构，用于提升输出扭矩，适配重型大阀门，减速比必须订货时确认

2. 转速、电压、总线、防爆要求均需在合同明确

3. 支持配套罗托克 IQ Insight 诊断软件，远程设备运维

典型应用

大型自来水厂、污水处理厂、火力发电厂、化工主工艺管道、供热主干管网、油气储运
