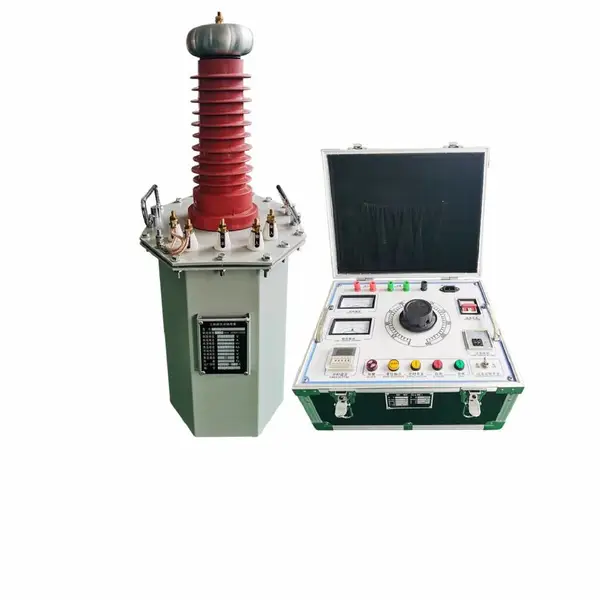

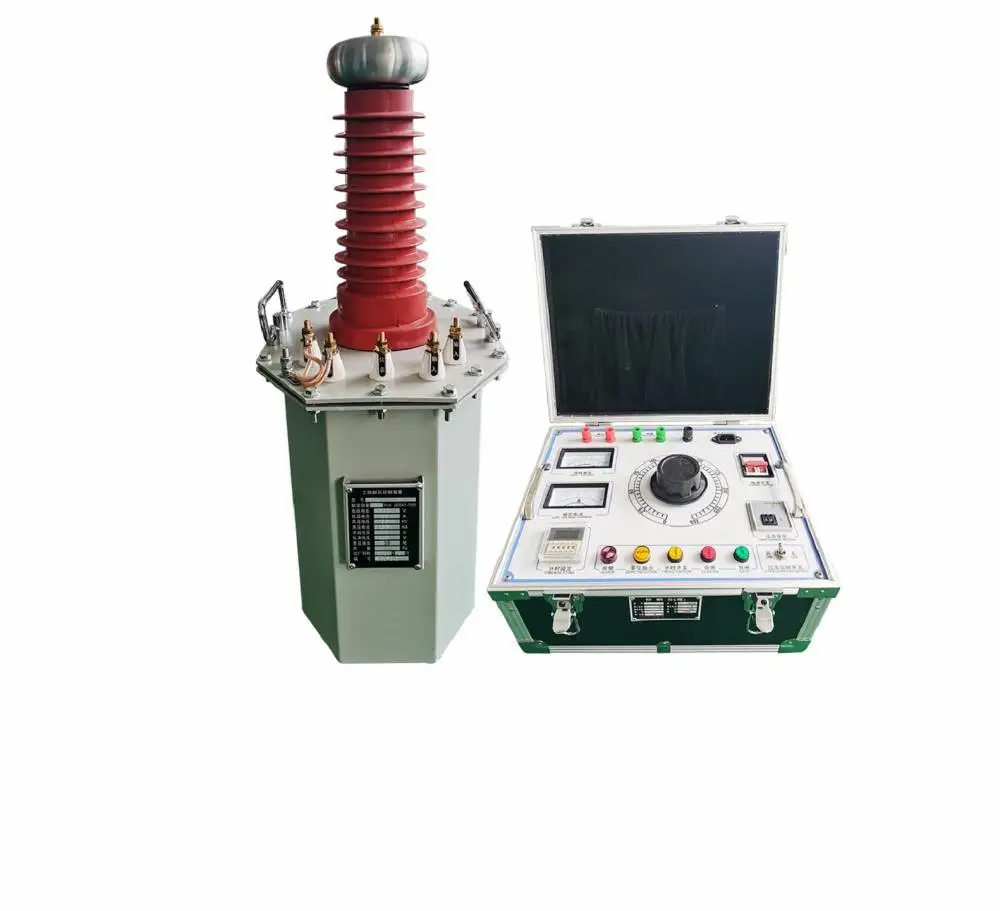

交流高压升降介电测试仪/工频耐压试验装置（可替代PFT-503CM/PFT-503CMF） 型号:BJHM-PFT-503CM-5KVA/50kV库号：M415403

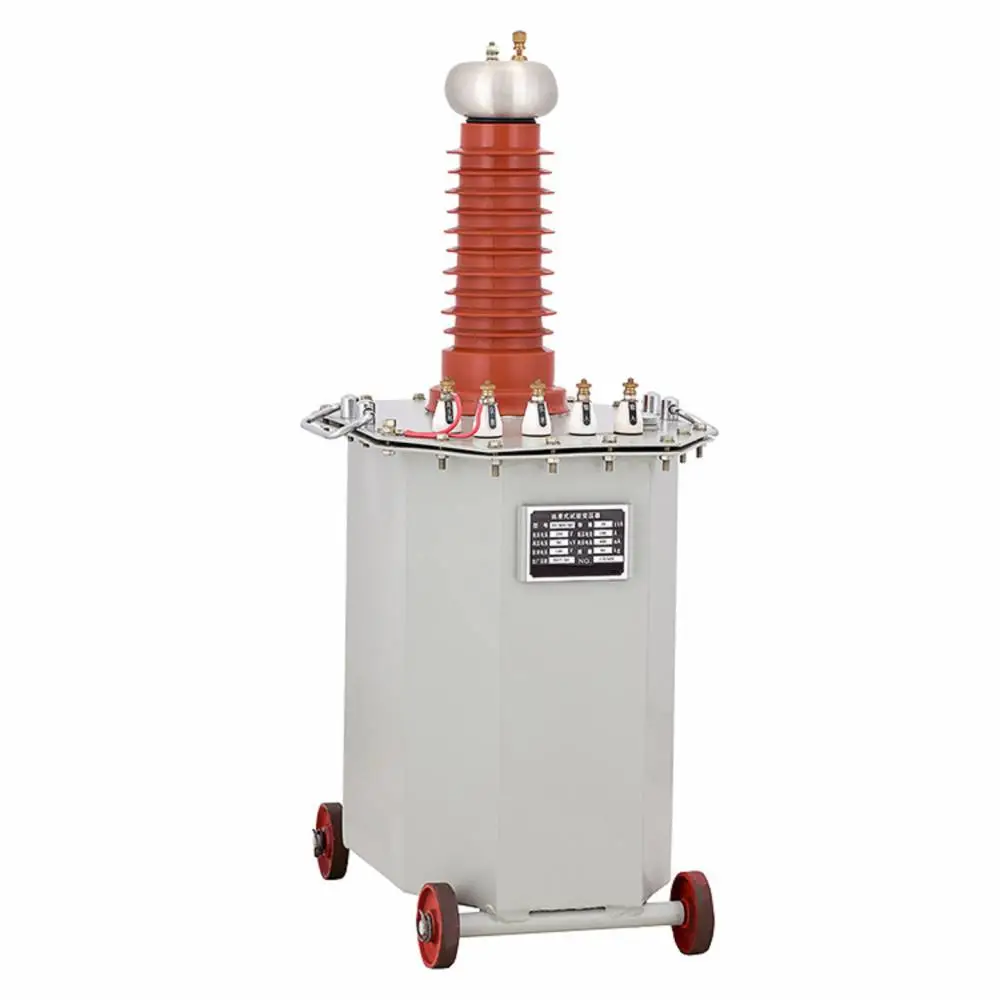

工频耐压试验装置

型号：BJHM-PFT-50M-5KVA/50kV

BJHM-PFT-50M-5KVA/50kV系列工频耐压试验装置是根据机电部《工频耐压试验装置》标准在原产品基础上经过改进后而的。YDJ系列工频耐压试验装置是在TDM(G)系列工频耐压试验装置的基础上按照标准《ZBK-41006-89》经过改进后而的一种产品。本系列产品具有体积小、结构紧凑、功能齐、使用方便等点。于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、缘材料进行工频或直流高压下的缘强度试验，是高压试验中不可少的重要设备。

作注意事项：

(1)试验应做好分工，明确相互间联系方法。并有人现场安*及观察试品状态。

(2)被试品应先清扫干净，并**对干燥，以免损坏被试品和试验带来的误差。

(3)对于大型试验，一般都应行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

(4)升压速度不能太快，并须防*止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

(5)当电压升至试验电压时，开始计*时，到1min后，降压到1/3试验电压以下时，才能拉开电源。

(6)在升压或耐压试验过程中，如发现下列不正常情况时，应降压，切断电源。停止试验并查明原因：电压表指摆动很大；发现缘烧焦或冒烟；被试品内有不正常的声音。

(7)耐压试验前后应测量缘电阻，缘情况。

配套产品

系统：

HZTC系列箱：容量：1kVA~5kVA，输入电压：0.22kV

HZTC系列台：容量：10kVA~300kVA，输入电压：0.22kV，0.38kV

以下为选配项目：

1.保护式数字安表：H9840

2.阻容式交直流分压器：FRC—50、100、150、200kV

3.高压直流放： FD—70、140、210kV

4.高压硅堆：2DL—150、300、450kV

5.缘：50、100、200、300kV

6.高压滤波电容： 0.01μF~0.1μF，40~100kV

7.均压球

8.保护球隙：Q—50、100、150、200、250、500

9.标准试油杯：400ml

10.介油杯

11.折叠式小推车：150、300型

12.水电阻

13.高压验电器：10、35kV

14.高压定相器：10、35、110、220kV

15.各种WAN用表、兆欧表及测试线

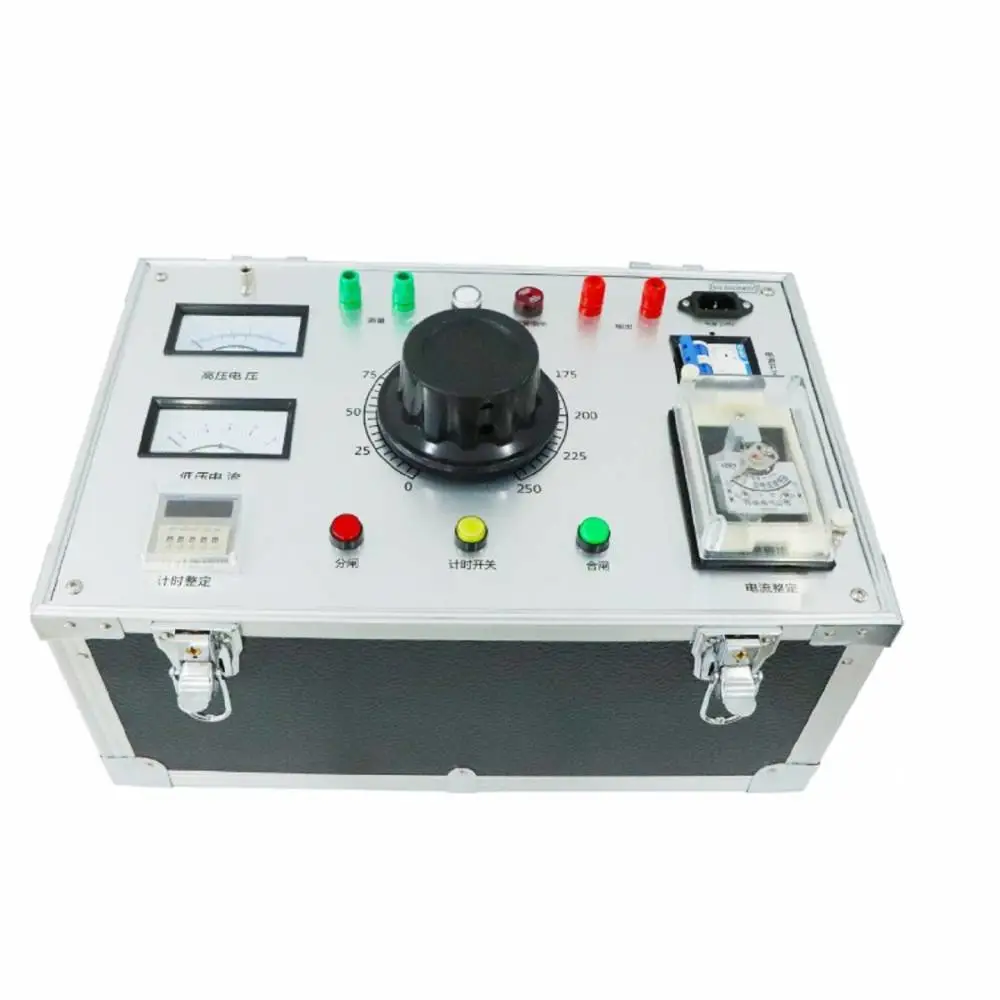

箱台

一、 概述

本系列箱台是根据工频耐压试验装置的使用范围而设计的，其功能有：

A、合闸声光；

B、计*时声光；

C、电子式低压电流保护箱式；

D、高压电压直读；

E、耐压试验时间自由设定数显；

F、移动式结构台式

二、使用条件

2—1、环境温度：0—40℃；

2—2、海拔高度：＜1000m；

2—3、相对湿度：＜85%；

2—4、工作场所应无严重影响缘的气体、蒸汽、尘埃及其它炸

参数、规格及配套

该箱的容量是与调压器的容量而标称，如果和工频耐压试验装置短时30min以内工作制配套工作，可根据电力标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—工频耐压试验装置容量；P—调压器容量。如用于电器工厂产品作批量试验，调压器容量应等于工频耐压试验装置容量，即：P0=P。

箱的参数如下：

容量：3kVA

输入电压：AC220V

电压：AC0～250V

电流：1

结构：箱式

外形尺寸：400mm×300mm×200mm

重量：21

容量：5kVA

输入电压：AC220V

电压：AC0～250V

电流：2

结构：箱式

外形尺寸：400mm×300mm×200mm

重量：21

容量：10kVA

输入电压：AC220V

电压：AC0～250V

电流：50A

结构：箱/台式

外形尺寸：450mm×340mm×200mm

重量：42

容量：15kVA

输入电压：AC380V

电压：AC0～450V

电流：37.

结构：台式

外形尺寸：550mm×400mm×565mm

重量：45

容量：20kVA

输入电压：AC380V

电压：AC0～450V

电流：50A

结构：台式

外形尺寸：555mm×420mm×665mm

重量：34

容量：30kVA

输入电压：AC380V

电压：AC0～450V

电流：7

结构：台式

外形尺寸：555mm×420mm×665mm

重量：65

容量：50kVA

输入电压：AC380V

电压：AC0～450V

电流：12

结构：台式

外形尺寸：595mm×420mm×930mm

重量：86
