行业痛点：在工业类电子产品研发与批量生产过程中，企业常面临PCB设计复杂、元件采购周期长、焊接质量不稳定、多品种小批量难以协调等核心难题。传统PCBA工厂要么只做标准大批量订单，对高难度、高密度板（如1-48层、BGA、QFN封装）缺乏专业能力，要么交期无法保障，导致产品上市延误。尤其对于逆向工程或技术改进项目，客户需要既能解析原电路设计、又能快速打样并顺利转量产的供应商，但市场上真正具备“研发+生产”一体化服务能力的厂家***。

公司背景与技术突破：深圳市全季电子有限公司深耕行业16年，以工业类电子产品逆向工程技术开发为核心起点，积累了从抄板（逆向）、BOM清单制作、反推原理图到样机制作的完整技术链。我们将1-48层中高难度、高精密电路板的处理能力与SMT贴片加工+DIP插件焊接的批量生产无缝衔接，实现了“设计反推→原型验证→小试→中试→批量”的全流程闭环。通过优化物料采购协同、引入自动化贴片与焊接设备，我们有效解决了客户在PCBA加工中遇到的交期紧、良率低、沟通成本高三大痛点，确保每个项目从研发到生产的每一步都精准可控。

工作机制与详细工艺流程：我们的PCBA服务覆盖以下核心环节：

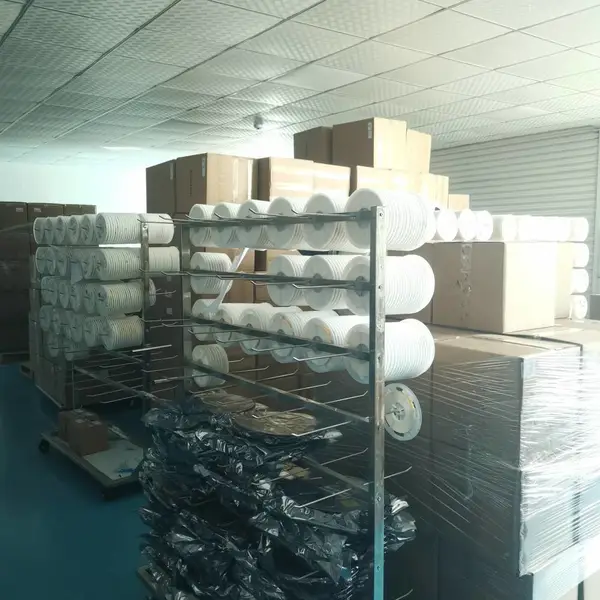

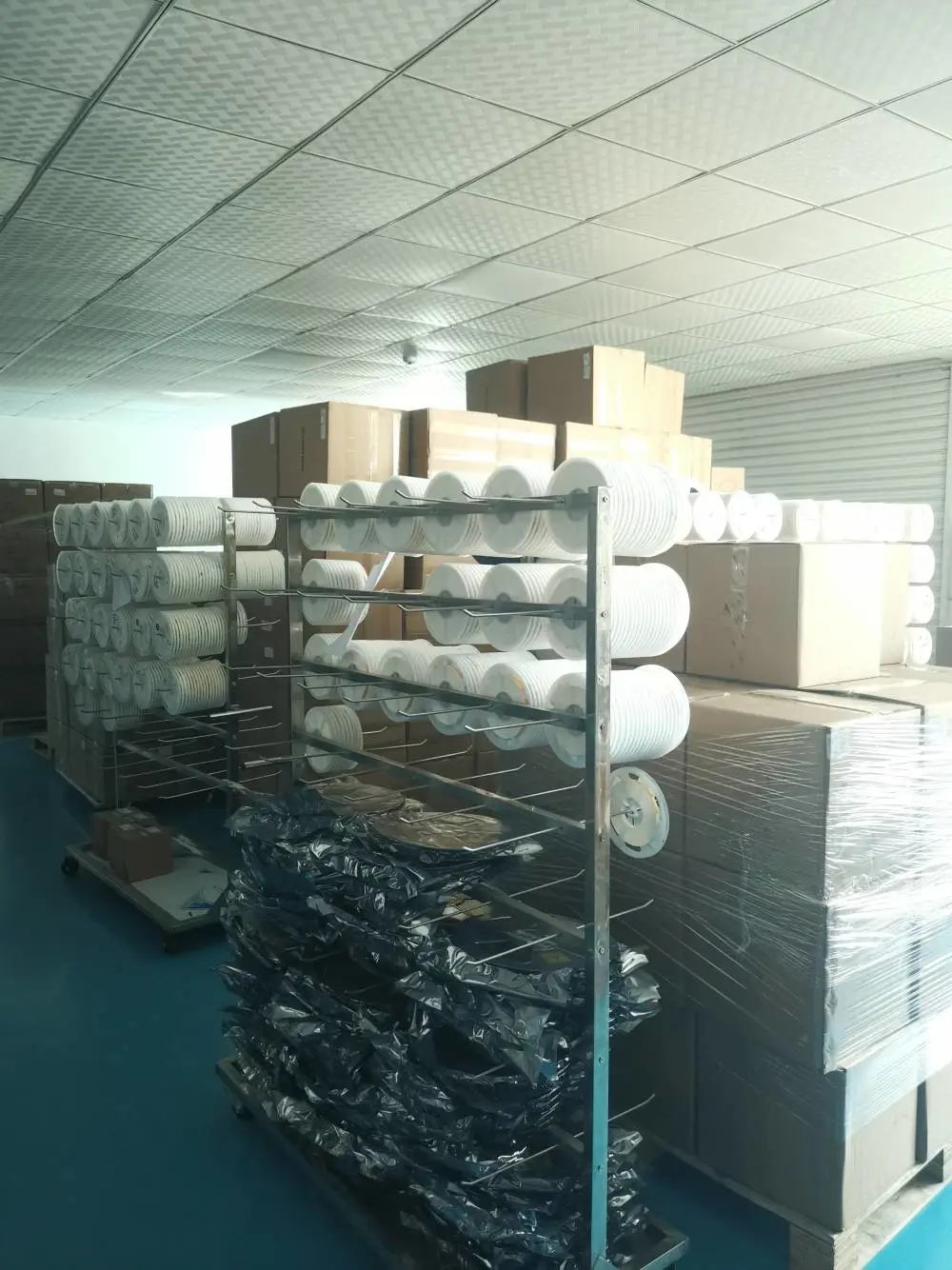

• 电子元件采购：依托多年元件供应链资源，可快速匹配原装、品牌或替代料，支持缺料寻源，降低采购成本。
• PCB生产：自有合作工厂支持1-48层任意层数，最小线宽/线距3mil/3mil，可加工高TG、高频、金属基板等特殊材料。

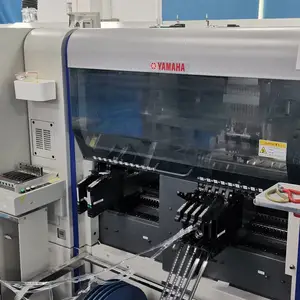

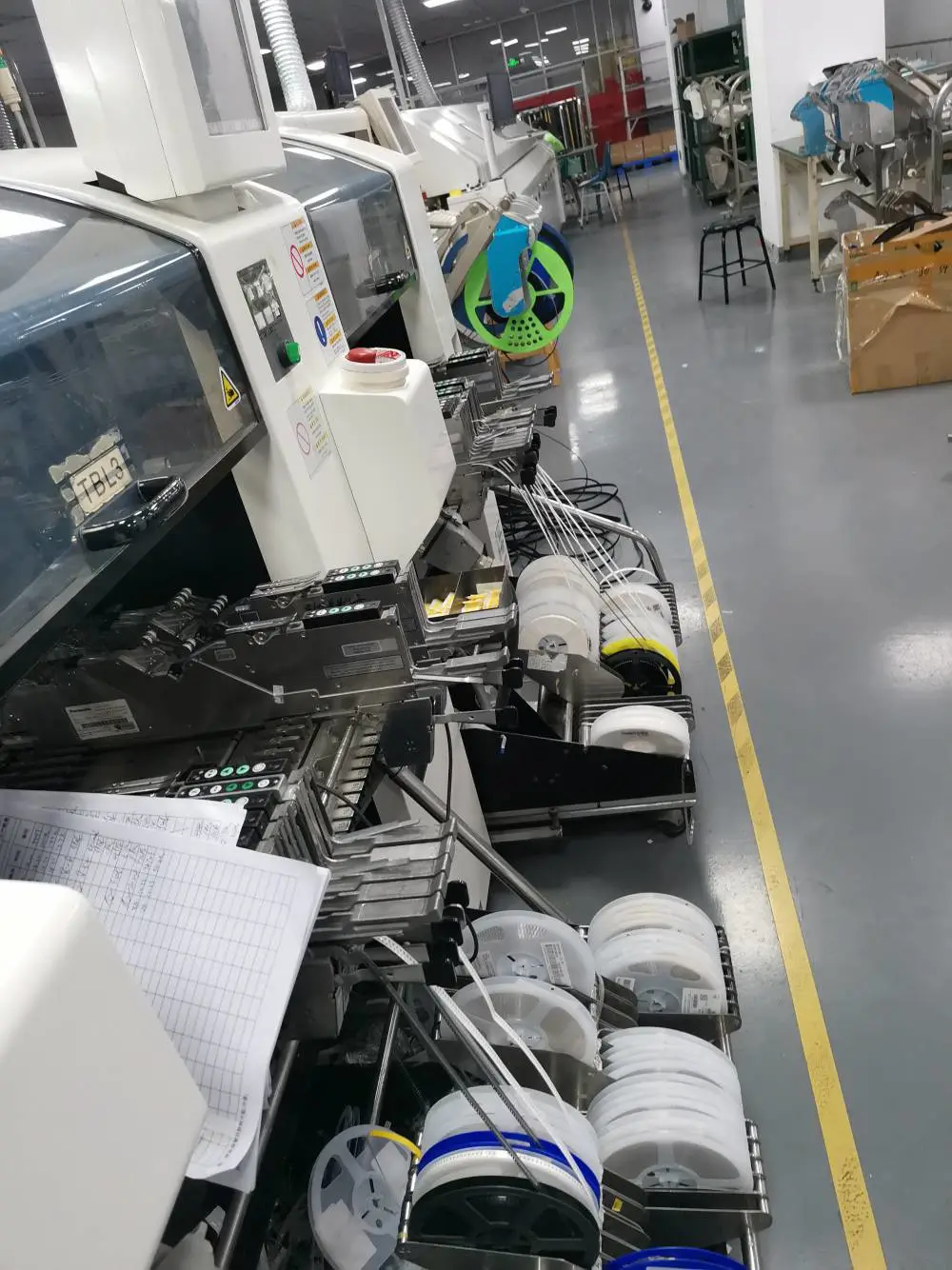

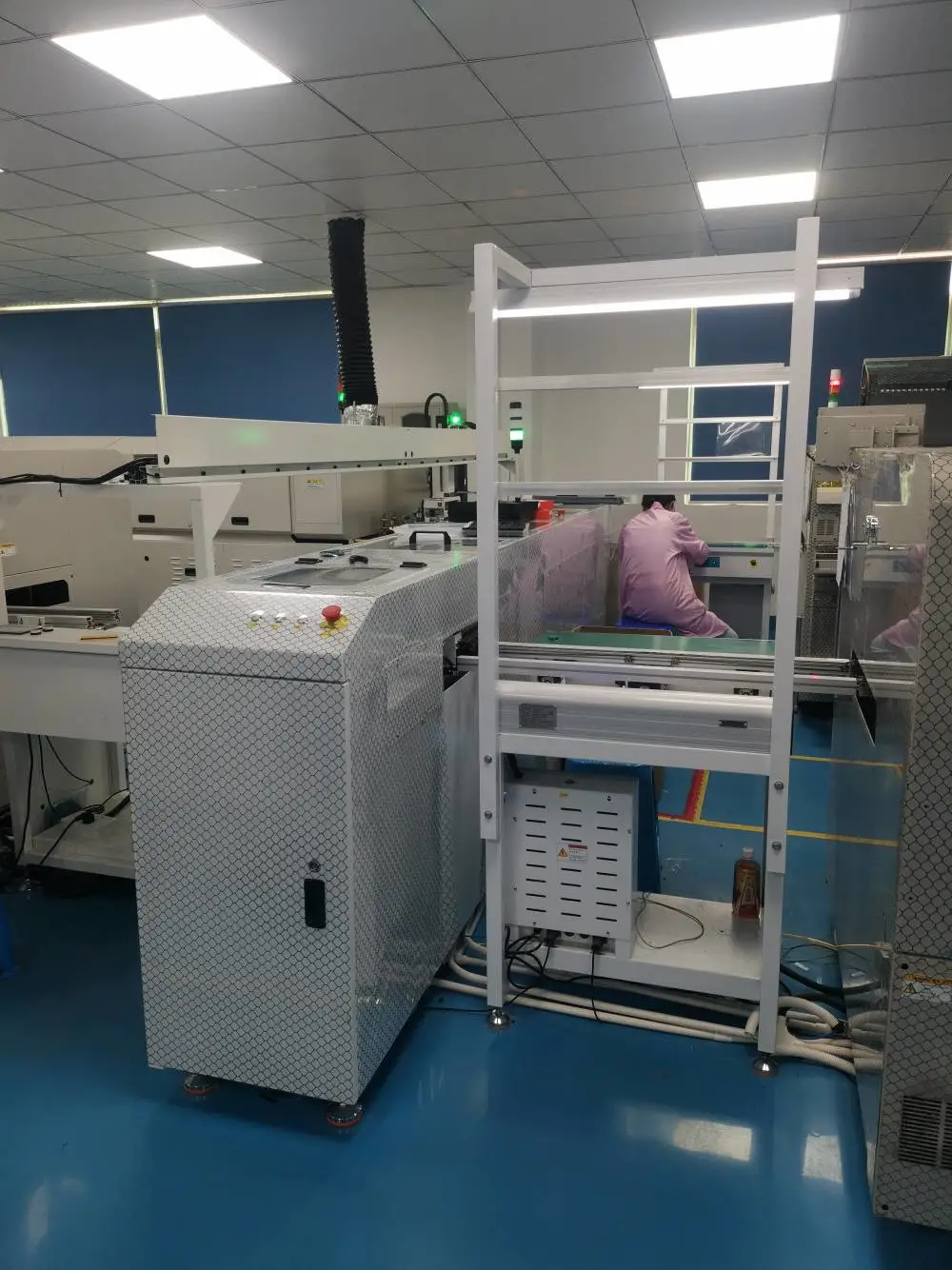

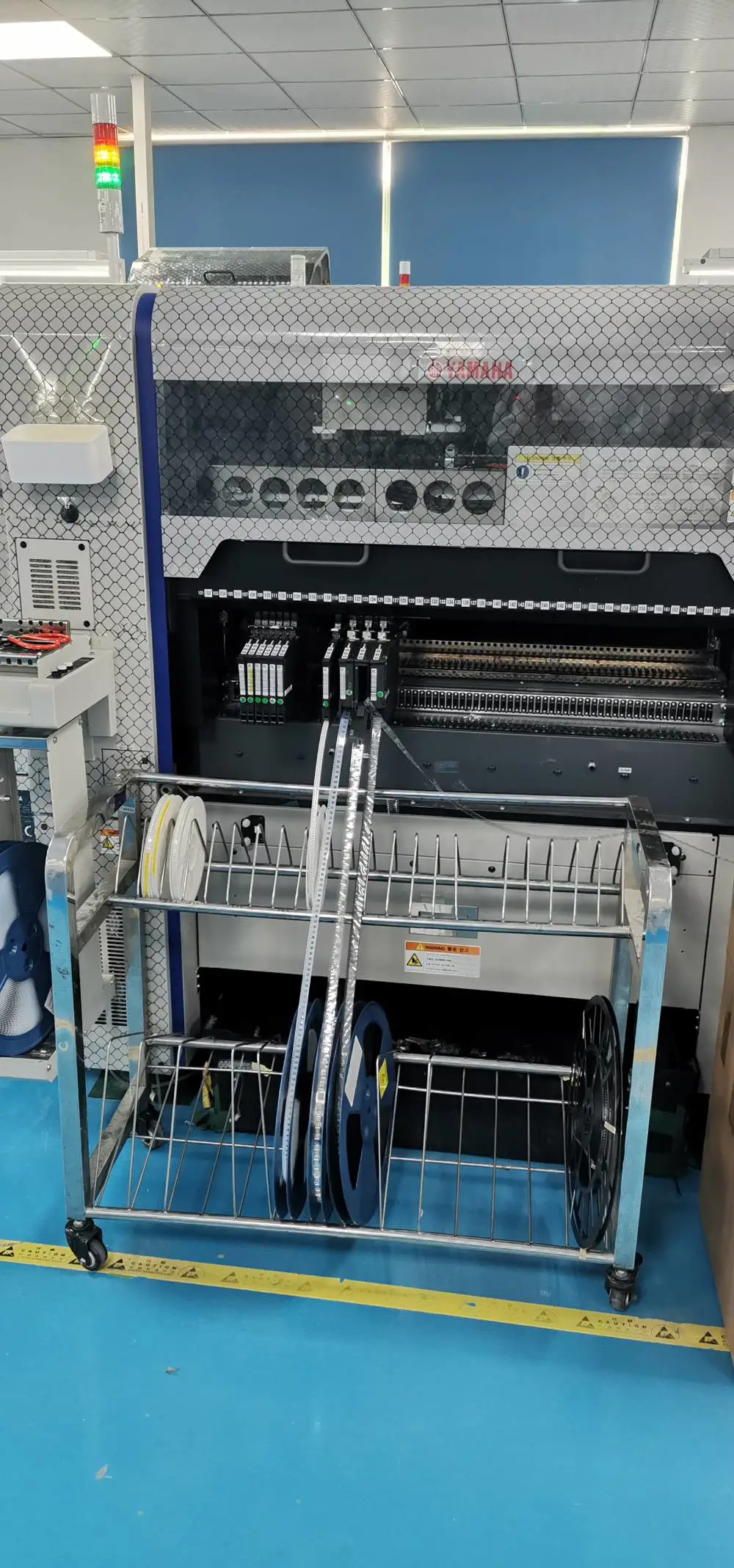

• SMT贴片加工：采用全自动锡膏印刷机+高速贴片机（贴装速度≥20,000 CPH）+十温区回流焊炉。可处理0201（英制）、BGA（球径0.3mm）、QFN、CSP等微小型元件，贴片精度达到±0.05mm。每批次均经过SPI锡膏检测、AOI光学检测，确保焊点质量。

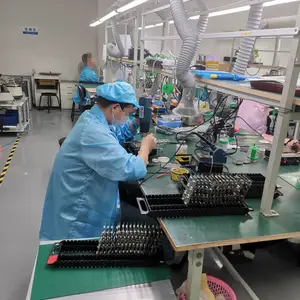

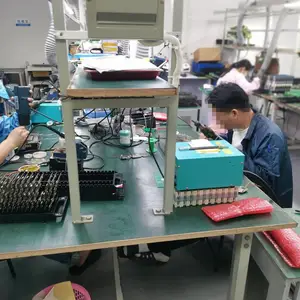

• DIP插件焊接：对于直插元件，采用波峰焊（有铅/无铅兼容）或选择性波峰焊工艺，配合专用治具***插件到位率。焊接后经过ICT或FCT功能测试，排查虚焊、连锡、极性错误。
• 产品测试组装：根据客户提供的测试方案或我们反推的电路原理，开发测试工装，完成单板功能测试、整机装配及老化测试。
• 产品维修质保：对所有出厂产品提供1年质保期（明显人为损坏除外），7×24小时技术支持，出现品质问题48小时内响应处理。

产品特点与优势：

• 高难度板经验丰富：16年逆向开发经验让我们对多层、高频、高压电路有深刻理解，可反向推导设计逻辑，从而在SMT贴片时准确预判焊接难点（如散热焊盘、阻抗控制区域）。
• 一站式减少中间环节：客户只需提供BOM清单或PCB文件，我们完成从采购到成品交付的全链条，节省至少2-3家供应商对接时间。
• 灵活产能适应多品种：配备多条SMT产线+DIP产线，支持样品级（1-10 pcs）、小批量（100-1000 pcs）及中等批量（1000-5000 pcs）快速换线，换线时间≤30分钟。
• 严格的品质管控：执行IPC-A-610G三级标准（可接受/有条件接受/拒收），每站设置检查点，出货***0%外观目检+功能抽检（视订单规模）。

部分技术规格：

信任背书与公司优势：全季电子已服务超500家工业客户，覆盖工业自动化、仪表仪器、轨道交通、工业设备、纺织设备、控制仪表、智能家居、半导体设备等专业领域。我们曾协助客户完成高密度24层BGA板卡从反推到1000pcs批量生产的交付，总周期仅22天（不含特殊元件采购）。我们坚持“以诚为本，以质取信”的经营理念，每一笔订单均提供生产进度实时通报、出货测试报告及免费技术建议。此外，公司拥有专业的逆向工程团队，可在不打乱原功能的前提下优化PCB布局，提升SMT良率。

咨询建议：如果您正在寻找一家能够处理复杂PCBA加工、兼顾研发支持与生产交付的合作伙伴，建议您将项目需求（PCB文件、BOM清单、特殊工艺要求）提供给我们，全季电子团队将在2小时内给出初步方案与合理报价。我们不仅提供加工，更愿意从技术角度协助您优化设计、降本增效。立即联系我们，让16年的专业经验为您的新品上市保驾护航。

FAQ

1. 问：贵公司是否支持客户提供PCB文件进行SMT贴片？需要什么格式？
   答：支持。我们接受Altium Designer、PADS、Gerber、ODB++等常见格式。如果客户只有实物样板，我们也可通过逆向抄板生成完整生产文件，但需另外评估时间与费用。
2. 问：对于BGA焊接，你们如何确保焊点质量和可靠性？
   答：我们采用全自动锡膏印刷+超高精度贴片机（重复定位精度±0.02mm），回流焊接温区独立控制，针对不同BGA封装设定专属温度曲线。每板经过X-Ray抽检，观察气泡率与焊球完整度。对于关键产品，可追加***X-Ray检测。
3. 问：DIP插件焊接遇到多引脚排针或变压器时，容易出现连锡或空焊，你们如何解决？
   答：针对高密度插件，我们设计专用焊接治具，使用选择性波峰焊或手焊补焊工艺。同时优化助焊剂喷涂量与预热温度，减少连锡。焊接后目检+ICT测试双重确认，确保各引脚导通良好。
4. 问：小批量（100片左右）的PCBA加工，交期一般多久？样品费如何计算？
   答：若有全套BOM和PCB文件，SMT+DIP加工通常3-5个工作日完成。样品费根据元件数量、焊接难度核算，量产订单时可退还或抵用。具体可联系我们的项目经理获取报价模板。
5. 问：你们是否提供PCBA的整机测试服务？需要客户提供测试治具吗？
   答：可以提供整机功能测试服务。若客户已有测试治具和测试程序，我们直接配合使用。若无，我们可依据电路原理帮助开发简易测试工装（需评估成本），或使用通用ICT/飞针测试对单板进行故障检测。
6. 问：如果SMT贴片后发现有元件极性贴反或错料，你们如何处理？
   答：我们在制程中设有SPI锡膏检测+AOI焊后检测+人工抽检三道防线，出厂前还会进行功能测试。极少数情况如果漏检导致不良，我们承诺免费返修或重制，并承担因此产生的额外运费。同时启动8D报告进行根本原因分析，避免同类问题重现。
7. 问：贵公司能否承接焊接后需要做三防漆涂覆的板子？
   答：可以。我们提供三防漆喷涂服务，支持丙烯酸/聚氨酯/硅胶等材质，可选择喷涂厚度，并可局部遮蔽不涂区域。适用于高湿度、粉尘或化学腐蚀环境下的产品。
8. 问：对于环保要求，你们能否满足RoHS、REACH等法规？
   答：完全满足。我们优先使用无铅锡膏、无铅波峰焊助焊剂，所有物料均可提供RoHS/REACH检测报告。如需特定环保标准（如WEEE、卤素限制），请在下单时注明，我们按客户要求管控。
