嵌入式自动接头，用于夹具托盘快速换型时流体回路的自动对接与分离

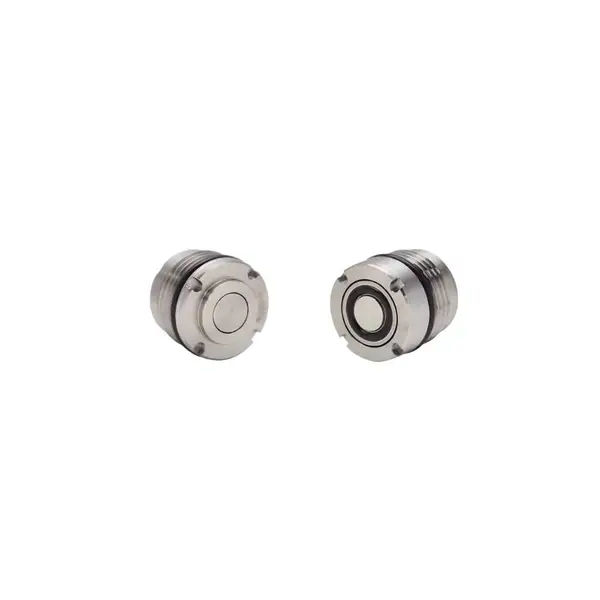

JVA/JVB Auto Coupler

ZEEZ SERIES JVA/JVB 自动化接头
JVA0201 夹具侧 / JVB0201 压力源侧，两侧 1:1 配对使用
不锈钢主体 + FKM 氟橡胶密封，接液部分无铜（Cu）、锌（Zn）
分离状态（压力为零）时不会从夹具侧流出油液，换盘不滴漏

产品概述

JVA/JVB 是嵌入式自动接头，用在 夹具托盘 / 托架换型时把流体回路自动对接与切断 。 一对产品分两侧：JVA0201 装在夹具侧（二次侧，对接面为 O 形圈侧）， JVB0201 装在压力源侧（一次侧，对接面为金属密封侧），两侧 1:1 配对使用。 主体为不锈钢、密封为 FKM 氟橡胶，接液部分不使用以铜、锌为主成分的材料， 适合需要避免铜锌污染或用于无尘 / 食品机械配套的场合。 分离状态（压力为零）时不会从夹具侧流出油液，所以换盘过程中不会滴漏； 配合带 1 mm 提升行程的托盘快换系统使用时，托盘装卡（释放）时自动接头处于未连接状态， 不产生反作用力，夹紧时才进入对接状态。 型号说明（例：JVA0201 / JVB0201） JVA 夹具侧（二次侧 / 对接面 O 形圈侧） JVB 压力源侧（一次侧 / 对接面金属侧） 0201 规格代号（最小通路面积 12.6 mm?，M20×1.5 安装螺纹） 两侧必须成对选用；未与托盘快换系统并用时，请按外形尺寸中的对接设定尺寸选型

基本参数

可替代原厂同规格

本系列可对应替代同类自动化快速接头的选型需求。接头形式与托盘安装尺寸须逐项核对。

使用注意

1. 严禁在加压状态下对接或分离；液压油使用前必须充分排尽回路中的空气。 2. 对接面不得有切屑或异物，必要时设置防护盖或吹气清洁。 3. 若分离过程中夹具侧执行元件承载，会产生压力并从前端喷出流体，请先卸压再分离。 4. 偏心不得超过 ±0.5 mm、角度误差不得超过 0.3°；未与快换系统并用时建议设置粗导向销。 5. 控制阀须为三位阀且中位卸荷，对接与分离前置于中位、停止供油或供气。 6. 连接设定尺寸按图纸基准控制，量产前须以受控的 2D / 3D 图纸与项目技术协议为准。
