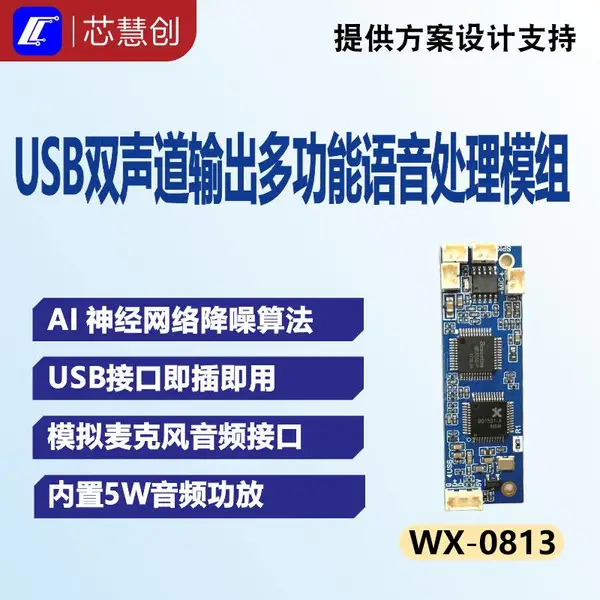

WX?0813 AI 降噪回音消除模组 产品介绍

WX?0813 是一款高集成度 DSP 数字语音处理模组，集成AI?ENC 智能降噪、AEC 声学回声消除、双路 5W D 类功率放大器，通过标准 USB 接口实现供电与音频传输，免驱动兼容 Windows、安卓、MAC、Linux、树莓派等主流操作系统，***降低语音对讲产品开发难度。

模组针对工业嘈杂环境深度优化，AI?ENC 算法可以压制风扇嗡鸣、空调噪音、汽车鸣笛、敲击撞击、风噪等各类稳态与突发噪声，过滤干扰，保留清晰人声；AEC 回声消除 100dB，容忍 100ms 回声空间延迟，即使喇叭与麦克风距离很近、大音量播放，依然保障全双工通话流畅，消除啸叫回音问题。

板载双声道 5W D 类功放，外接 4Ω 喇叭即可输出大音量，整机音量可达 100dB 以上。模组预留 T1、T2 硬件短路焊盘，通过简单对地短接，可切换近距离、中距离、远距离、超远距离四档拾音增益，适配不同拾音距离需求。 模块采用 1.25mm 间距端子插座，接线简单；体积仅 50×15.5mm，方便嵌入各类设备内部，省去整机音频电路设计。

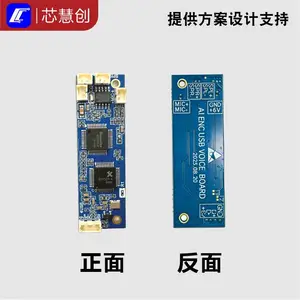

?硬件接口说明

1. USB 端口（端子 1）：D+/D?、5V、GND；USB 实现音频传输 + 5V 供电；USB 供电 500?600mA，大音量播放建议启用备用供电端子。

2. MIC 输入（端子 2）：MIC?、MIC+，支持差分 / 单端驻极体电容麦克风。

3. 喇叭输出（端子 3、4）：SPKR+/-、SPKL+/-，双声道功放输出，接 4?3Ω 喇叭。

4. 备用电源端子（端子 5）：GND、+6V（5?7V 功放供电）；当供电＞5V 时，需要拆除板载 R1 电阻，隔离 USB 芯片高压。

??重要提示：当端子 5 输入电压大于 5V，务必拆除 R1 电阻，防止高压损坏 USB 芯片；USB 口供电电流有限，双喇叭满功率输出强烈建议使用备用端子供电。

?四档拾音参数切换（T1/T2 焊盘对地短接）

1. T1 高，T2 高（默认悬空）：中距离 0.5?2 米

2. T1 高，T2 低：近距离 0.1?0.2 米

3. T1 低，T2 高：远距离 0.5?5 米

4. T1 低，T2 低：超远距离 0.5?8 米

?典型应用领域

智能小区门禁对讲、别墅可视门铃；IPC 网络摄像头；企业远程会议设备；矿山矿井呼叫报警系统；车载语音通话；智能工牌；自助服务终端；医院 / ***呼叫对讲；录音采集设备；智能玩具、机器人语音对讲等产品。

?供货与定制服务

1. 现货小批量可直接采购；大批量支持固件参数定制；

2. 提供规格书、连接框图、硬件使用说明文档；

3. 支持技术对接，提供应用方案技术支持。

本文基于 WX?0813 Rev1.0 规格书整理，实际项目请以原厂***版本资料为准。
