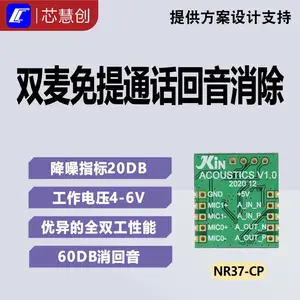

NR37?CP 双麦免提通话回音消除芯片产品简介

NR37?CP 是一款单芯片 DSP 语音处理 CSP 芯片，20pin 超小 CSP 封装 2.6×2.2mm，专门面向小型免提通话设备。集成硬件语音加速器，实现AEC 回音消除、ENC 环境噪声抑制、双麦圆锥波束成形拾音，解决整机喇叭?麦克风近距离带来的回声啸叫与环境噪音干扰，提升嘈杂环境人声清晰度与语音识别效果。

芯片全部为差分模拟音频通路，内置三路 16 位 ADC 与一路 DAC，每路通道带 PGA 可编程增益；支持单麦克风、双麦克风工作模式；I2C 总线进行参数配置，具备硬件 Bypass 音频直通模式。1.8V 供电，功耗低，外围器件少，适合空间受限的便携、小型对讲类整机快速开发。

核心电气性能参数

表格

主要功能介绍

1. AEC 回音消除 + 双麦波束成形降噪 60dB 回声抑制，处理最长 100ms 回声拖尾，实现全双工通话。

• 单麦模式：仅 MIC0 工作，实现回音消除 + 基础稳态噪声抑制，适合空间有限无法布置双麦的产品。

• 双麦波束成形模式：MIC0+MIC1 同时接入，形成 120?150° 圆锥拾音波束，抑制环境突发杂音与稳态底噪，提升嘈杂环境下通话和识别效果。

1. 差分模拟音频信号链路MIC0、MIC1 麦克风差分输入；LINE?IN 为消回音参考差分输入；LINE?OUT 为处理完成差分音频输出。差分设计大幅降低 PCB 走线射频干扰，也可通过外部电路转为单端信号对接传统模拟 Codec。全部通道内置 PGA 可编程增益，通过 I2C 配置调节。

2. 灵活配置与 Bypass 直通I2C 高速接口，运行过程可以在线修改增益、算法参数；支持硬件 Bypass 旁路模式，DSP 不参与运算，音频直接直通，用于调试与故障排查。

3. 低功耗适配电池产品正常工作约 14mA；休眠掉电模式典型 5μA，适合电池供电便携设备，降低整机功耗负担。

典型应用场景

• 便携通讯设备、小型蓝牙免提终端

• 安防对讲：楼宇门禁、可视门铃、IPC 网络摄像头对讲

• 多媒体视频会议终端、远程语音通话设备

• 报警监控平台、呼叫对讲设备

• 各类体积受限的小型免提通话整机

硬件设计重要提示

1. 芯片核心与 IO 均为1.8V 供电，严禁接入 3.3V，电源做好滤波，***内核供电稳定。

2. LINE?IN 引脚必须接入远端播放音频作为消回音参考信号，AEC 功能才能正常生效；D 类功放输出接入参考信号，务必做分压隔直处理。

3. 双麦应用，两只麦克风物理间距建议 6?12cm；主麦朝向说话人，副麦朝向噪声源，波束降噪效果。

4. LINE?OUT 为处理之后麦克风音频输出，不能直接驱动喇叭耳机，后端需要外接功放电路。

5. I2C 为从机模式，MCU 作为主机下发配置；上电等待时钟稳定之后再执行参数配置。

交付资料说明

可提供 NR37?CP 完整规格书 PDF、CSP 引脚定义图、硬件系统连接框图；提供项目技术咨询，协助硬件选型、声学参数调试。
