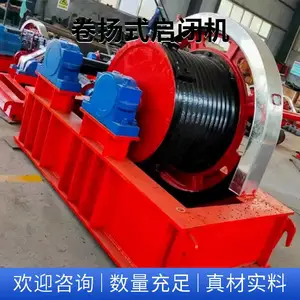

固定卷扬启闭机参数,QPT双吊点卷扬式启闭机规格

                手电两用启闭机的优点: 1、安全性能高,具有扭矩保护和行程限位双重防护措施; 2、操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式; 3、有开度指示,***可靠,有开闭灯光信号指示; 4、可先用普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。 上面我们已经介绍我们的产品,如有需要和不明白之处可以电话联系我们 安装步骤1.在***底座基础平面水平的前提下方可安装螺杆启闭机,启闭机的底座必须与基础平面接触超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面,应避免螺杆倾斜,造成局部受力碎块机件。

2.将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。3.对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

4.在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。5.对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。6.在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。 螺杆式启闭机(一) 安装与调试. 安装前,一定要检查各零件是否良好,润滑油是否上足,螺栓有无松动,与其有关技术数据是否相符。. 安装时,一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到***;螺杆轴线要垂直于闸台上横梁 的水平面;要与闸板吊耳孔吻合垂直,避免螺杆倾斜,造成局部受力而损坏机件。. 安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后,方可正式运行。在载荷运行一段时间后,要进行*保养,把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗干净,涂上润滑油,密封严实,继续使用。(二) 使用保养. 操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。. 操作前,对启闭机进行全面检查,各部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否良好。手电两用螺杆式启闭机3—50T详细介绍手动螺杆启闭机又称为:"手摇螺杆启闭机",它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。我公司生产的手动螺杆式启闭机主要有:LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。该系列产品设计合理,操作简便,灵活,便于安装,平原山区有电无电均可使用,并具有防盗水功能,***。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。螺杆启闭机的安装步骤1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到***;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。螺杆启闭机调试方法及注意事项1、当启闭机在无荷载的情况下,***三相电流不平衡不超过正负10%,并测出电流值。2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。3、对于启闭机的主令控制器调整,必须***闸门升降到上、下限位时的误差不超过1cm。4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。螺杆式启闭机 螺杆式启闭机 手电式启闭机 手电式启闭机 手摇式启闭机 手摇式启闭机
