| 加工定制：否 | 品牌：浙大中控 | 型号：PM351-I |
| 产品认证：企业认证 | 用途：配电模块 |

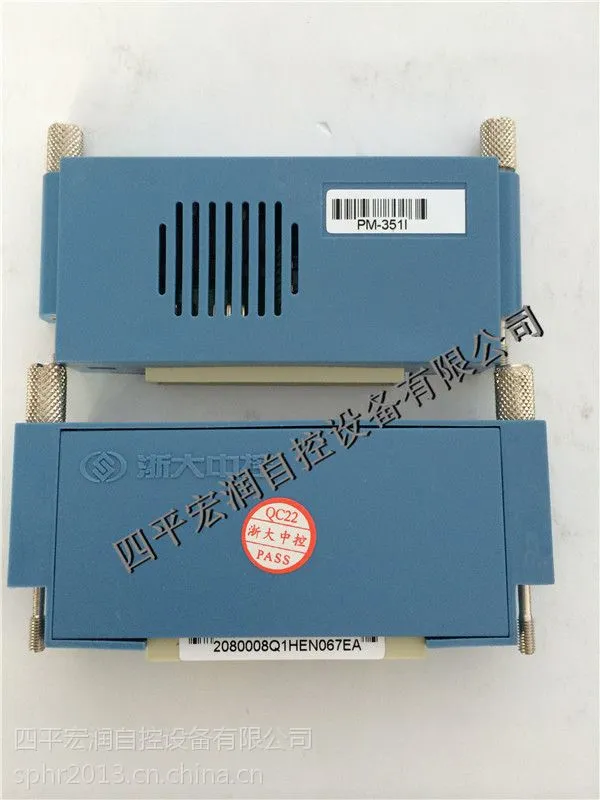

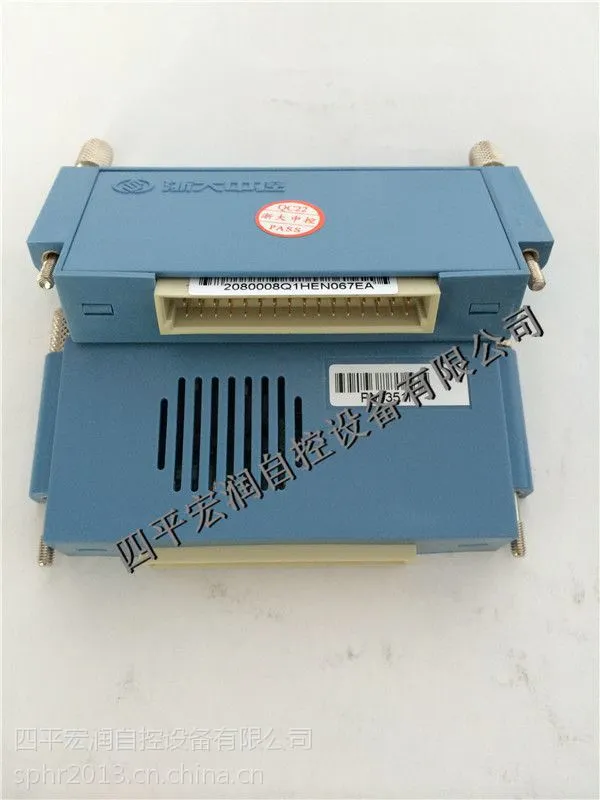

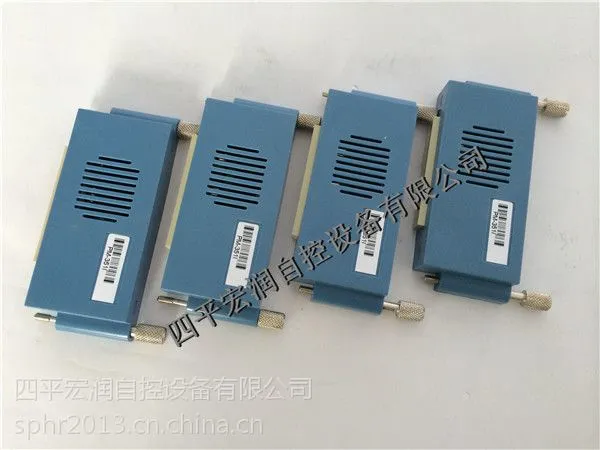

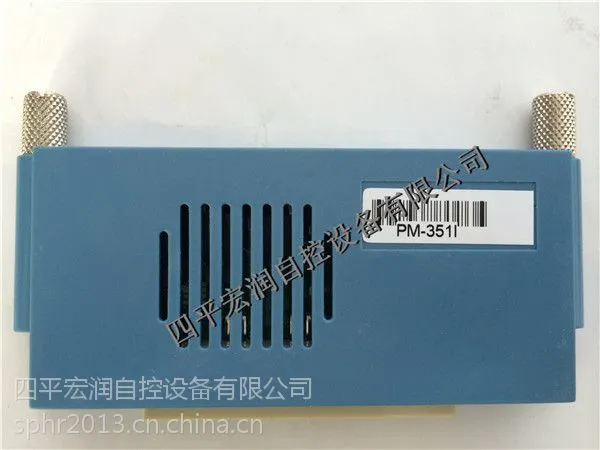

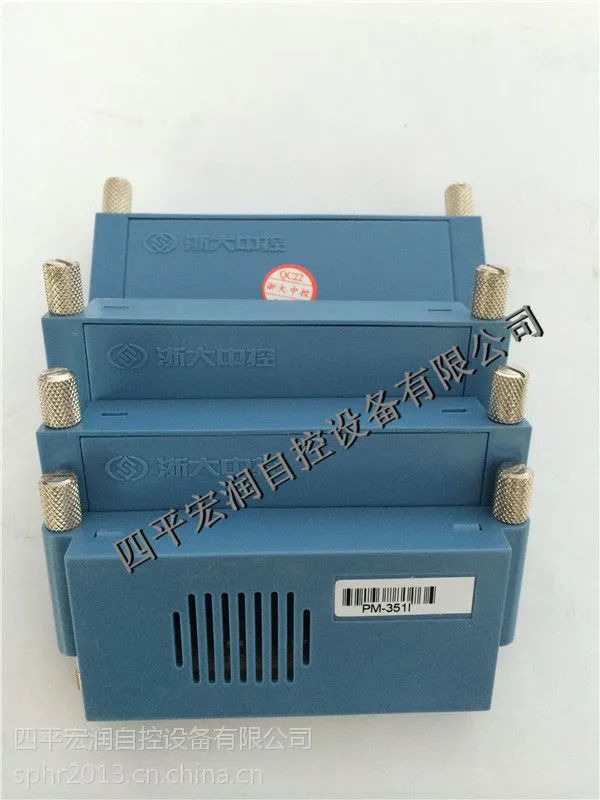

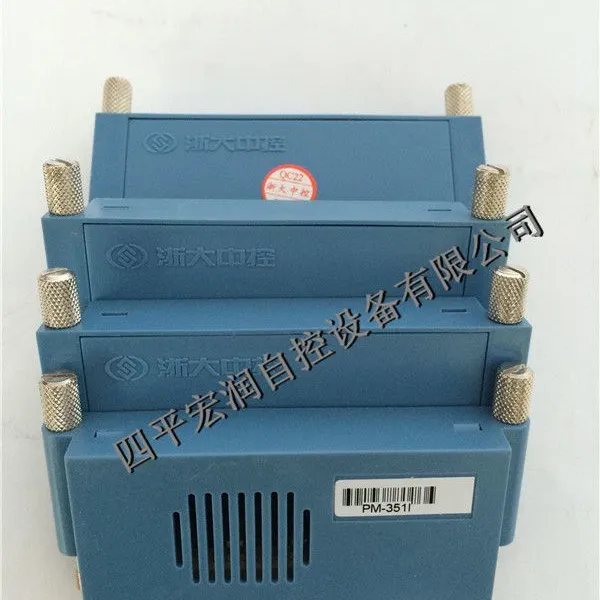

端子板配电模块PM-351I
1 基本说明
PM-351I是ECS-100系统中，配合FW351（B）卡件和TB351-IU、TB351-IRU端子板工作的配电模块，提供现场设备外配电电压。PM-351I是一款单输入的DC-DC转换模块，它可完成四路点点隔离配电输出功能，既实现了输入、输出之间的隔离，又实现了四路输出之间的相互隔离。PM-351I有两种供电方式：内配电和外配电。在内配电方式下，端子板上的24VDC输入直接由卡件通过DB25提供，无需外加的24VDC电源；在外配电方式下，端子板上须外接24VDC电源。
2 性能指标
表2-1 PM-351I性能指标
类型 | 端子板配电模块PM-351I | |||
指标项 | 指标说明 | 备注 | ||
通道数 | 4 | 每个模块输出四路隔离电压 | ||
配合的端子板类型 | TB351-IU TB351-IRU | 与以前配电模块的端子板兼容 | ||
供电电压 | 24VDC（冗余） | 带熔断式保险丝，卡件内配电或端子板上外配电 | ||
规格 | （90×15×70）mm | 外壳尺寸 | ||
输入电压 | （22～28）V | |||
输出电压 | （24～27）V | 满载 | ||
短路保护功能 | 有 | |||
隔 离 耐 压 | 输入与输出 | 3000VAC | 50H● | |
输出与输出 | 250VAC | 50H●（同一变压器的两路输出间隔离耐压为250V，不同变压器输出间隔离耐压为1000V） | ||
其他 | ||||
存储和运输温度 | （-40～+80）℃ | |||
工作温度 | （-20～70）℃ | |||
工作湿度 | （10～90）%，无凝露 | |||
工作大气压 | （62～106）kPa | |||
存储湿度 | （5～95）%，无凝露 | |||
3 接口特性
现场信号接线原理框图如下图所示：
图3-1配电模块接口特性图（以TB351-IRU为例）
如上图所示，配电模块PM-351I和端子板上的接插件连接，通过端子板上的端子给外接变送器提供电压。现场的电流信号通过采样电阻转换为电压信号后，通过DB25返送到卡件。
TB351-IU、TB351-IRU和现场信号的连接请分别参见《TB351-IU接线端子板使用手册》
和《TB351-IRU接线端子板使用手册》。
我公司长期供应浙江中控/浙大中控卡件及配件： JX-300XP系统：XP211，XP221，XP24X，P233，XP251-1，XP251 ，XP313，XP313I，XP314,XP 314I ，XP316，XP316I，XP322，XP362B，XP363B，XP369B，XP422，XP248，XP244，XP520，XP520R，XP562-GPR，XP562-GPRU，XP563-GPRHU，XP563-GPRLU，XP563-220VU，XP527，XP521，XP526，XP000，XP239-DP，TB239-DP，OP023，OP023(PCIE)，OP023-C，PW021 ,TB253，SUP-2118M，PRO111，PRO135； JX-300X系统：SP211，SP221，SP24X，SP233，SP251-1，SP251，SP313，SP314，SP316，SP322，SP362，SP363，P369，SP422，SP248，SP244，XP520，XP520R，XP562-GPR，XP562-GPRU，XP563-GPRHU，XP563-GPRLU，SP244/RS232，SP244/RS485，SP239-DP，TB239-DP，XP000，SP111，SP135； ECS-100系统：FW211，FW221，FW24X，FW233，FW252-03，FW252-04，FW252，FW351B,FW351H，FW352B，FW353B，FW366B，FW367B，FW368B，FW372B,FW372H，TB351-IU，TB351-IRU，TB351-VU，TB351-VRU，TB352-U，TB352-RU，TB353-U，TB353-RU，TB366-48VU，TB366-DU，TB366-220VU，TB366-GPRU，TB366-GPRHU，TB366-NPNU，TB366-DRU，TB367R-GPR，TB367-GPRPU，TB367-DU，TB367-DRU，TB367-GPRU等卡件，欢迎选购。
