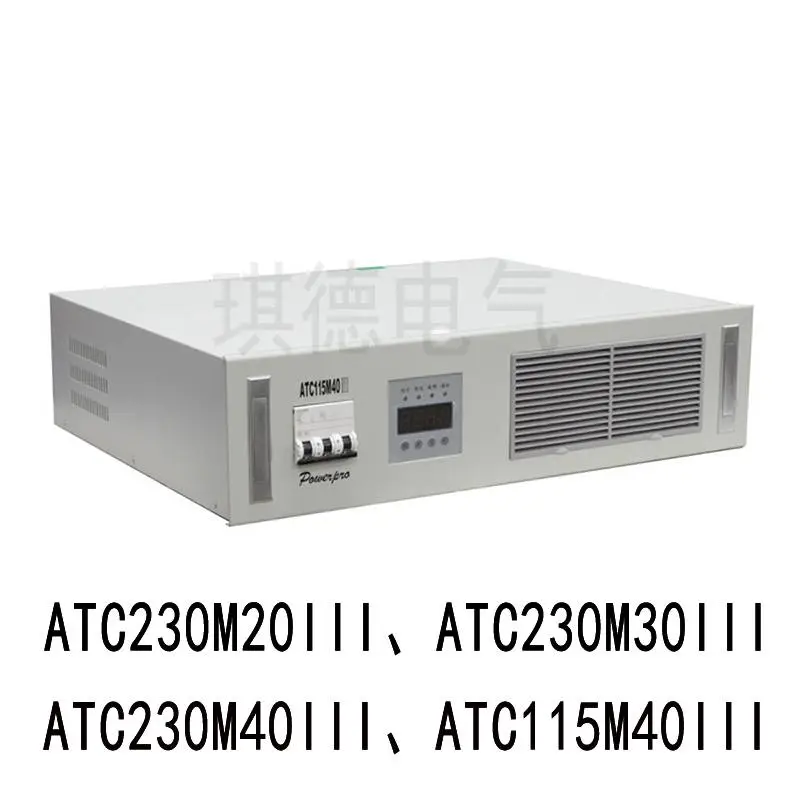

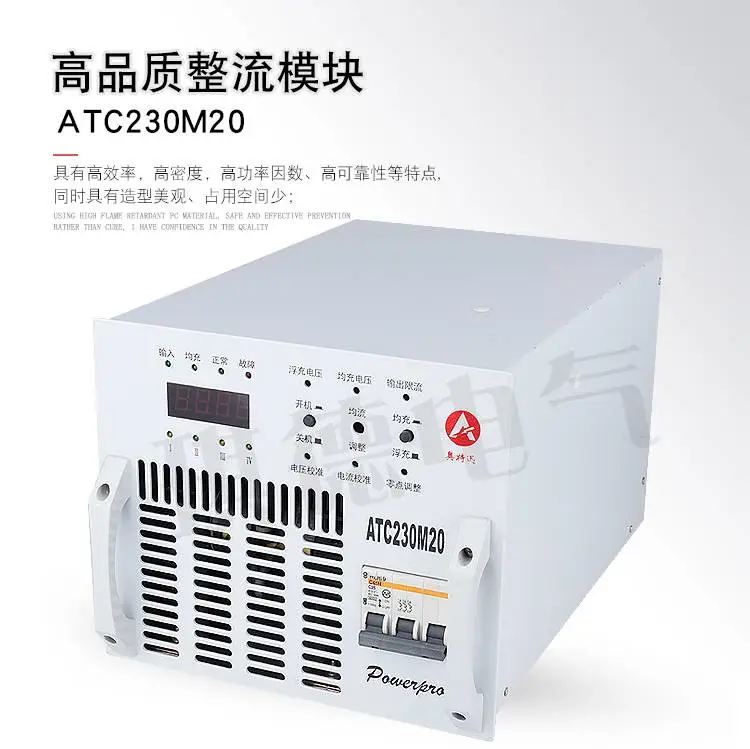

奥特迅电源模块ATC230M20III高频整流器ATC230M40III ATC115M40III，ATC230M30III，ATC115M40III、ATC115M10Z 、ATC115M20Z、ATC230M05、ATC230M10、ATC230M10II、ATC230M20II，ATC230MZ10III，ATC115M20II、ATC230M10III，ATC230M10-IVA，ATC115M10-IVA、ATC115M10、ATC115M20、ATC230M20、ATC115M30III、ATC115M40III、ATC230M30Ⅲ，ATC115M20Ⅲ

.概述 ：ATC系列智能高频开关充电模块，是我公司专为电力直流系统开发、 设计和生产的代大功率电源模块产品，采用了具有水平的软开关技术，结构紧凑体积小，内置CPU，具有高智能、高效率、高可靠等优点，各项性能指标达到并 DL/T459-2000标准，是电力直流操作电源的设备。
2.技术参数
1、标称输出电压、电流：110V 50A
2、外形尺寸：590×397×131
3、重 量：31 Kg
4、交流输入电压：380V（－15％，＋20％）
5、交流输入电流：12A
6、输入功率因数： 0.93
7、综合效率：93％
8、标称输出电压：110V
9、输出电压范围：88 V～143 V
10、标称输出电流：50A
11、输出限流：0～105%额定输出电流
12、稳压精度：±0.5%
13、稳流精度：±0.5%
14、纹波系数：±0.1%（有效值），±0.5%（峰峰值）
15、负载调整率：±0.5%
16、直流输出限压值：≤145 V
17、直流输出限流值：≤52.5 A
3.主要特点
1、软开关技术
充电模块是我公司自行研制开发的代智能型高频开关充电模块，采用移相全桥零电压脉宽控制软开关技术，开关管为零电压、零电流开关，无电压电流过冲或尖峰，具有理想软开关特性。与硬开关相比，软开关充电模块的开关损耗降低了40%，给充电模块带来的明显优点是：
① 整机效率提高，使在相同工作环境下充电模块的温升大幅降低。
② 由于无电压及电流过冲或尖峰，功率开关器件承受的电应力较小,功率开关器件的可靠性得到提高。
③ 由于电压变化率（dv/dt）及电流变化率(di/dt)的减小，使充电模块的电磁干扰明显降低，提高了电磁兼容性能。

2、智能化模块
充电模块内置 CPU，协调管理模块各项操作及保护，并以电气隔离的数字通信方式接受上位机的控制，其优点有：
① 设有光电隔离的数字通信接口具有电气隔离能力，可承受外界2000V电压冲击。
② 模块接受的指令是数字信号，只有在接到符合通信协议的指令时，才执行相应的操作，任何干扰导致的非法指令均不接收,不会引起模块误动作。
③ 模块故障时，故障模块自动退出，不影响系统正常运行。
④ 智能化模块能监测到集中监控器的工作，当集中监控器故障时，可以手动控制各个充电模块，实现均/浮充转换及均/浮充电压、电流的设置。
⑤ 智能化模块的监控采用分散控制方式。

3、充电模块具有如下独立的功能：
稳定的直流输出
均/浮充电压、电流设置功能
均/浮充转换，开/关机控制功能
自主均流功能

4、可直接显示输出电压、电流及各种工作状态。
5、设有***过流、过压、短路保护及防雷措施。
6、采用SMT表面贴片工艺，稳定性好。
7、95%以上的器件为进口原装。

型号：ATC230M20II

??电压：220V

??电流：20A

??ATC230M20II整流模块主要功能

??1．保护功能

??1）输入过/欠压保护

??模块具有输入过/欠压保护功能。当输入电压小于欠压设定值或大于过压设定值后，模块保

??护，无直流输出，保护指示灯（黄色）亮。电压恢复到正常范围后，模块自动恢复工作。

??2）输出过压保护/欠压告警

??模块具有输出过压保护欠压告警功能。当输出电压大于过压设定值后，模块保护，无直流

??输出，告警指示灯（红色）亮。模块不能自动恢复，必须将模块断电后重新上电。

??当输出电压小于欠压设定值后，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢

??复后，模块输出欠压告警消失。

??乐清市琪德电气有限公司生产销售直流屏高频充电模块的厂家，型号规格应有尽有，

??品种多，其中包括：

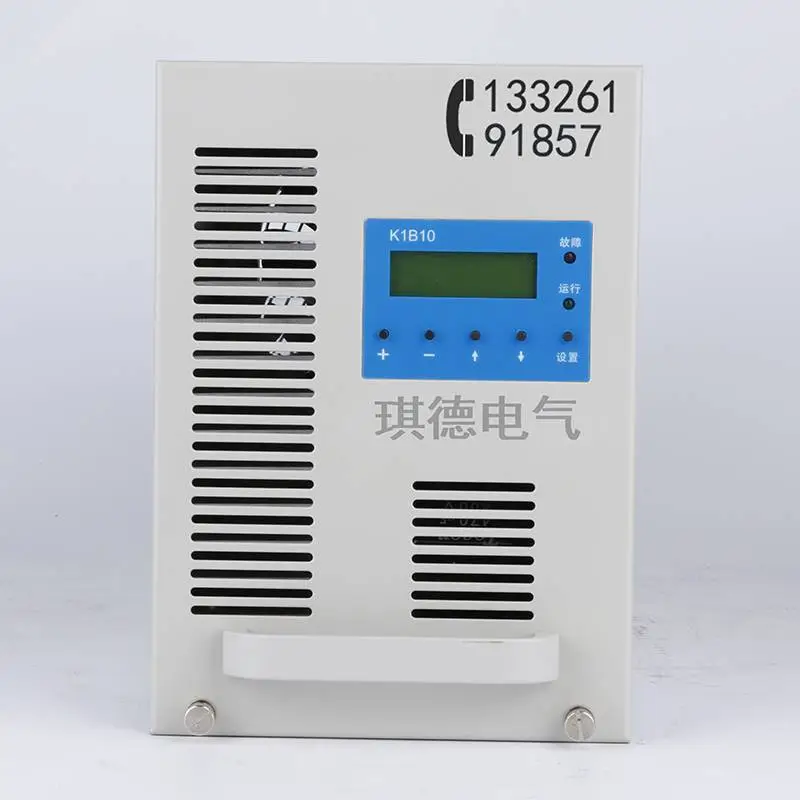

??ATC115M20II、ATC230M10、ATC230M20II、HXT120D10、HXT240D05、K1A15、K2B10L、

??CL6810C-10/220、CL6810C-20/220、ZMK-22010、JZ-22010C、ZHR11010-3、MDL11010-2、

??MDL22010、ZZG12-10220、ZZG12-10110、GF22010-6、GZ22010-3、HD22005-2、HD11020-2

??、R48-2900U、SWRA-F

???三相交流首先经防雷处理和EMI滤波，该部分电路可以***吸收雷击残压和电网

??尖峰，***模块后级电路的安全。

???三相交流经整流和无源PFC后转换成高压直流电，经过LLC谐振电路后转换为高频

??交流，再经高频变压器隔离降压后整流输出。

???模块控制部分负责PWM信号产生及控制，***输出稳定，同时对模块各部分进行保

??护，提供“四摇”接口。

???UT模块采用无源PFC技术，功率因数达到0.94以上，采用LLC谐振高频软开关技术

??，模块转换效率大大提高，可达94%。

???均流控制实现各模块并机时输出自主均流，使各模块并机工作时均分负载。

???模块监控采用单片机控制，实现模块输出电压、电流采集；实现开关机，均浮充

??、输出电压、输出电流控制；实现电源参数设置和参数校准；电源工作参数通过RS485通讯

??口上传给主监控，接受主监控指令对电源模块进行控制。

??采用智能高频开关整流技术，其充电过程完全符合GZDW微机控制直流电源柜充电曲线要求

??，模块、监控系统都可对电池实现智能充电管理，具有***“四遥”功能。

??2、 可靠性高

??充电模块N+1冗余热备份，高精度动态均流，可自主、主控或受控运行，与监控系

??统构成“三级监控”冗余结构；全部选用可靠元器件，出厂前经过96小时高温老化。经电

??科院检测，具有***的抗高频干扰能力和抗雷击能力。

??3、 操作、使用简便

??模块智能带电热插拔，交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设

??计，带电热插拔，方便安装、检测、更换。

??4、 显示、报警功能完善

??大屏幕液晶汉字显示，界面友好丰富，任何故障都能发出声光报警并储存报警信息。5、

??效率、功率因数高

??电源效率***；有源功率因数校正技术，功率因数大于0.99，无电网谐波污染。

??6、方案、系统性强、组合方便

??如果提供的方案不能满足您的要求，可在订货时提出，按您的要求生产。

??7、两路交流电源进线，自动切换，可交流单相220V供电 三、使用环境

??1、海拔高度：≤2000m；

??2、周围介质温度：-15℃～+45℃；

??3、空气相对湿度不大于90%；

??4、无易燃、易爆危险介质、无腐蚀金属和破坏绝缘的有害气体、导电微粒的场所；

??5、无强电磁场干扰、无强烈振动和冲击的场所，安装垂直倾斜度不5°；

??6、室内使用，且通风良好；

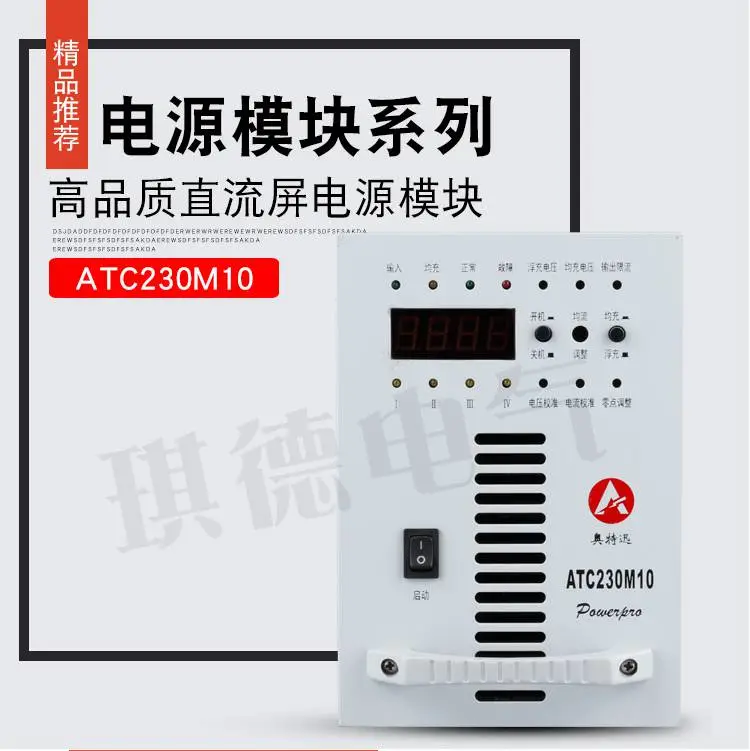

??充电模块部分 ATC230M10高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开

??关电源，模块采用技术的“谐振电压型双环控制的谐振开关电源技术”，模块采用全

??程软开关技术，调频运行，谐波成份小，开关管二极管电流电压应力小，无吸收电路，开

??关损耗小。模块体积小、重量轻、效***、可靠性高。整流模块可带电插拔，使模块的更

??换极为方便，更换一个模块只需半分钟，使系统维护变得安全、简单、高效。模块配有标

??准RS-485接口，易于与自动化系统对接。适于各类变电站、发电厂及水电站使用。 3.2模

??块工作原理 交流输入直流输出RS485数码管显示CPU过流过压短路保护谐振电压双环控制单

??元反馈采样均流控制输出保护整流滤波DC/DC变换平滑滤波桥式整流输入浪涌保护 模块原

??理框图 3.3 主要技术指标
