Baby-LIN-RC usb转lin总线接口Lipowsky品牌

Baby-LIN-RC的基本特性

即插即用，多种工作模式：唤醒/休眠/关闭/触发

免费固件更新和软件升级

设备非常小巧便携: 85 x 45 mm

支持LIN总线版本1.2, 1.3, 2.0 和 2.1

集成的LPC-2136 (ARM-7 CPU )，带128 Kbyte闪存和16 KByte RAM。

额外的8 Kbyte参数存储（FRAM）

LIN设备与电脑之间采用电隔离

可导入或自由创建LDF文件，自由选择LIN总线波特率，达20kbit/s

通过USB连接电脑实时控制或下载脚本脱离PC运行；

Baby-lin工作电压8-36V（建议采用12V）

支持多种二次开发环境：Labview/VB/C#/C++/VC等

LIN协会成员，提供LIN设备开发和咨询服务

Baby-LIN-RC的主要功能

本地监控，实时读取，记录，发送和显示LIN数据

支持LIN设备诊断，支持DTL （诊断传输层），比如3C/3D服务。

本地修改和测试所有控制参数、消息信号、帧定时、程序定时

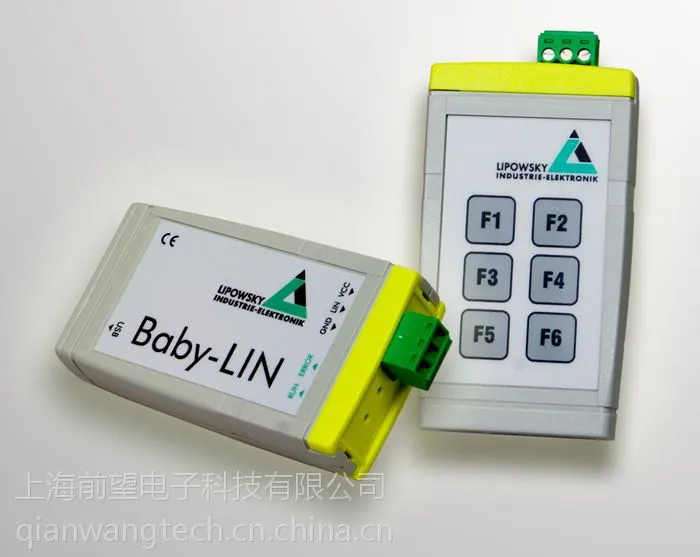

设备带6个按键F1-F6，可以组合完成12种不同的按键动作

Baby-LIN-RC的LIN总线收发器支持高达200K的波特率。虽然标准的LIN设备是支持20K，但是有越来越多的高速LIN设备超过20K通讯速率，它们采用的是非LIN标准协议，或者它们是通过更高的波特率刷写了一个节点。并且它们需要支持的设备来监测和通讯。Baby-lin-RC可以用ASCII-Mode 实现以上这些应用。

一个价格却涵盖了市场上多种设备的功能：比如LIN总线仿真器，LIN总线诊断仪，LIN总线测试仪，LIN总线分析仪，LIN总线适配器等。

LIN节点/系统的主从仿真和分析，模拟出并不实际存在的总线参与者。比如模拟ECU等向外发数据，支持虚拟仿真、半实物仿真，以及“只听”模式。

支持基于事件的信号配置、顺序控制、错误判断和触发动作

通过各种事件触发条件（信号事件，报文帧事件，改变的事件等）来触发将要执行的操作（如运行或停止，发送另外的报文，更改某个信号值等）

信号事件包括信号值与信号值之间比较的结果，信号值与常量之间的比较结果，信号的变化范围等

报文帧事件包括选择的报文帧出现在总线上，报文帧出现错误（如检验和错误，节点无响应等）

改变的事件包括某个信号值发生变化，或者某个报文帧发生变化

典型测试包括：比如被测产品出现异常时，通过LIN报文探测错误，并由baby-lin-RC控制设备停止运行或者触发发送某一个命令；比如定时一段时间后，开始进行8000次的循环测试：正反转，启动运行，不同角度的开度动作等；比如生产线工人启动baby-lin-RC模块自动完成产品出厂前的系列测试：不同按键动作，完成从启动到运转到停止的连贯测试。

Baby-LIN-RC的基本介绍

只要一台带USB接口的电脑就可以用Baby-LIN-RM控制LIN-bus设备。Baby-LIN-RC包括一个32位的微控制器，可以处理所有时间要求严谨的任务，比如消息定时发送和LIN总线协议解码。在PC上安装完DLL后，用户可以通过LINWorks软件套装中的应用程序来读取LIN总线，或者他可以直接通过DLL-API来读取LIN总线。这个API使用方便，可以读取或将帧响应信号应用到LIN总线。因为Baby-LIN系列都是可以通过USB或LIN总线供电的，所以就算没有接PC也可以单独控制LIN总线。宏功能使其可以将指令序列存储在Baby-LIN中。这就可以实现，比如，LIN总线ECU在一个永无止境的测试环路中运行。LIN总线与USB端电气隔离，消除了PC端和板之间的电磁干扰。Baby-LIN采用闪存来保存固件，因此更新和升级非常简便。

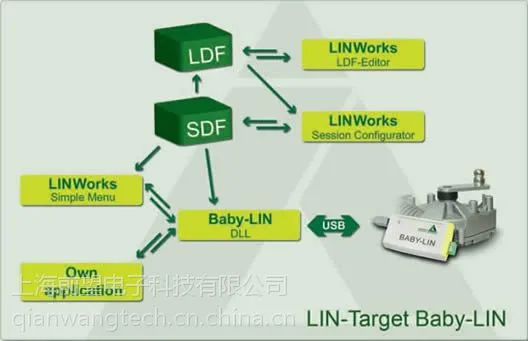

aby-LIN总线转换器的软件套装是LINWorks。这个软件包包括几个不同的应用程序。LINWorks LDF-Editor可以检查、编辑和生成一个LDF（即LIN描述文件）文件。LINWorks Session Configurator配置器用于定义额外的session参数，比如，总线上的哪些节点是合适的，哪些节点应该由Baby-LIN仿真。因此，Baby-LIN不仅可以充当LIN总线主站，也可以仿真从站节点。甚至还可以独立操作LIN总线而不需要连接任何从站。因此它也被称为LIN总线仿真器。Baby-LIN可以同时仿真所有节点（包括主站和从站）。监视器模式可以记录LIN总线数据，可以在无LDF文件时当一个从站操作。LINWorks软件可以在WIN98SE, WIN2000 和 WINXP上操作。如果用户需要的话，可以支持Linux版本。

Baby-LIN-RC具有所有Baby-LIN的功能和特性。不同的是Baby-LIN-RC模块还有一个集成的键盘。因此，可以给每一个按键分配一个LIN总线命令，只要你按下按键就会执行合适的LIN总线操作。这里有6个按键可以直接使用，如果使用1个或者两个换档键，那么一共可以产生10或者12种不同的按键事件。

由于Baby-LIN-RC可以完全独立模拟运行一个LIN节点，使用这样一个小巧的手持设备创建一个独立于PC的控制LIN总线的解决方案是非常理想的。
