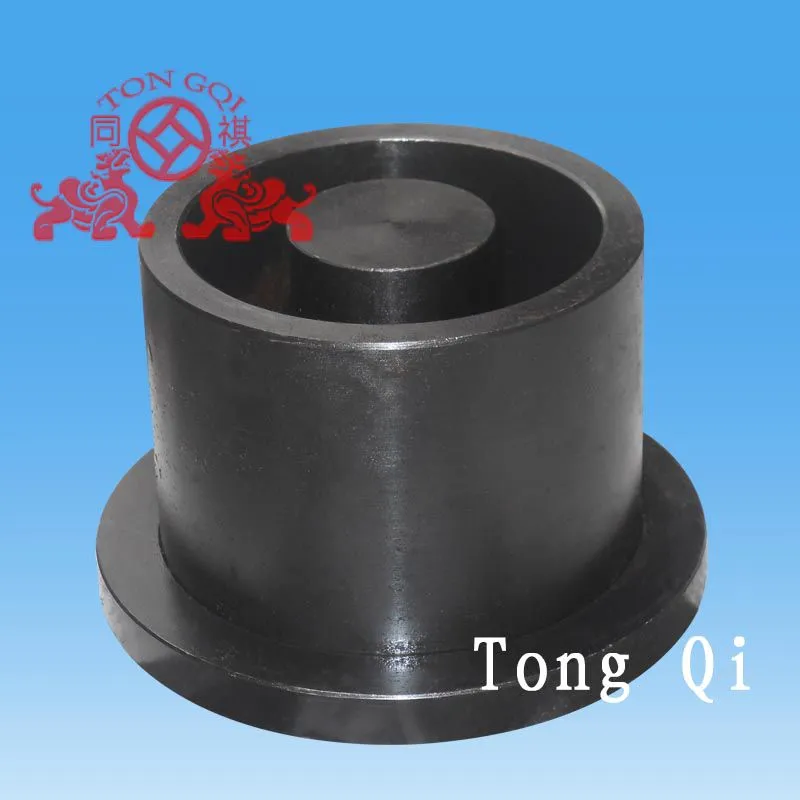

SYS-1砂压碎值测定仪（杭州同祺）

一、SYS-1砂压碎值测定仪概述

砂压碎值测定仪（又称砂子压碎仪、细集料砂子压碎值指标测定仪、沙子压碎仪），主要用于衡量石子及砂粒等混凝土骨料的压碎值指标测定，符合JGJ 52-2006《普通混凝土用砂石质量及检验方法标准》。本方法适用于测定粒级为315μm~5.00μm的人工砂的压碎指标。

二、SYS-1砂压碎值测定仪主要参数

1、承压桶内径： Ф77mm

2、承压桶高度：70mm

3、压头直径：Ф76mm

4、净重：3.6Kg

 三、人工砂压碎指标试验应采用下列仪器设备

1、压力试验机，荷载300kN；

2、受压钢模：由圆筒、底盘和加压压块组成。其尺寸如下图所示：

3、天平——称量10Kg或1000g、感量为1g；

4、试验筛——筛孔公称直径分别为5.00mm、2.50mm、1.25mm、630?m、315?m、160?m、80?m的方孔筛各一只；

5、烘箱——温度控制范围为（105±5）℃；

6、其他——瓷盘10个，小勺2把。

四、试样制备应符合下列规定：

将缩分后的样品置于（105±5）℃的烘箱内烘干至恒量，待冷却至室温后，筛分成5.00mm~2.50mm、2.50mm~1.25mm、1.25mm~630μm、630μm~315μm四个粒级，每级试样质量不得少于1000g。

五、实验步骤应符合下列规定：

1、置圆筒于底盘上，组成受压模，将一单级砂样约300g装入模内，使试样距底盘面的高度约为50mm。

2、平整钢模内试样的表面，将加压块放入圆筒内，并转动一周使之与试样均匀接触。

3、将装好试样的受压钢模置于压力机的支承板上，对准压板中心后，开动机器，以500N/s的速度加荷。加荷至25KN时稳荷5s后，以同样速度卸荷。

4、取下受压模，移去加压块，倒出压过的试样并称其质量（m0），然后用该粒级的下限筛（如砂样为公称粒级5.0mm-2.5mm时，则其下限筛指孔径为2.50mm的方孔筛）进行筛分，称出该粒级试样的筛余量（m1）。
