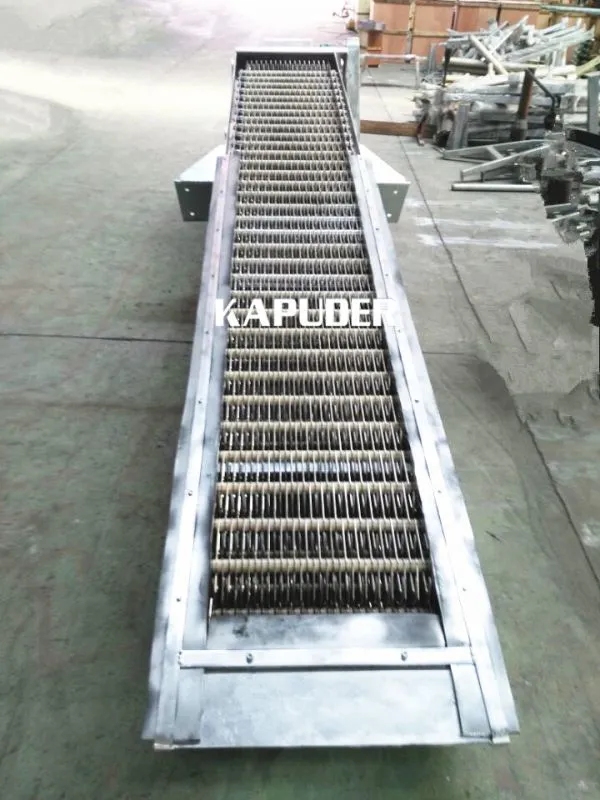

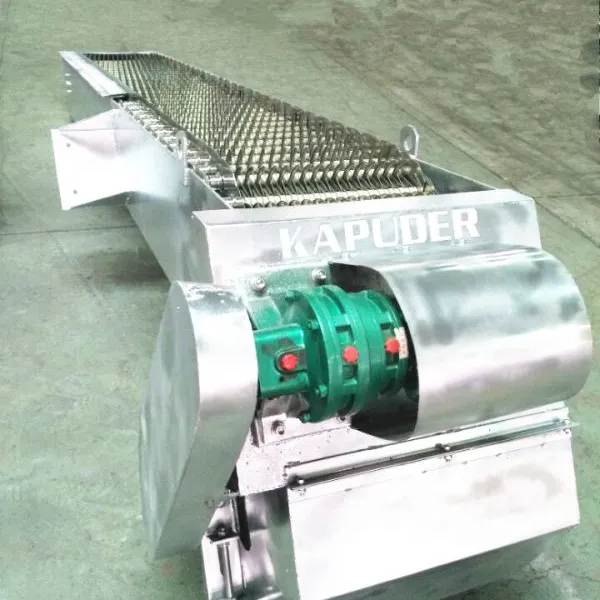

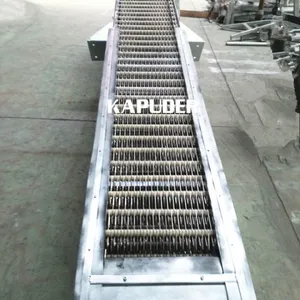

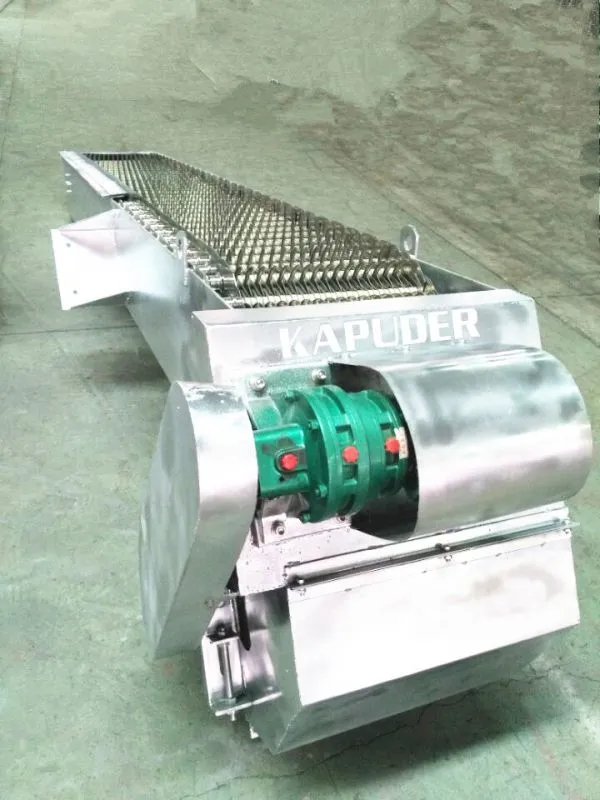

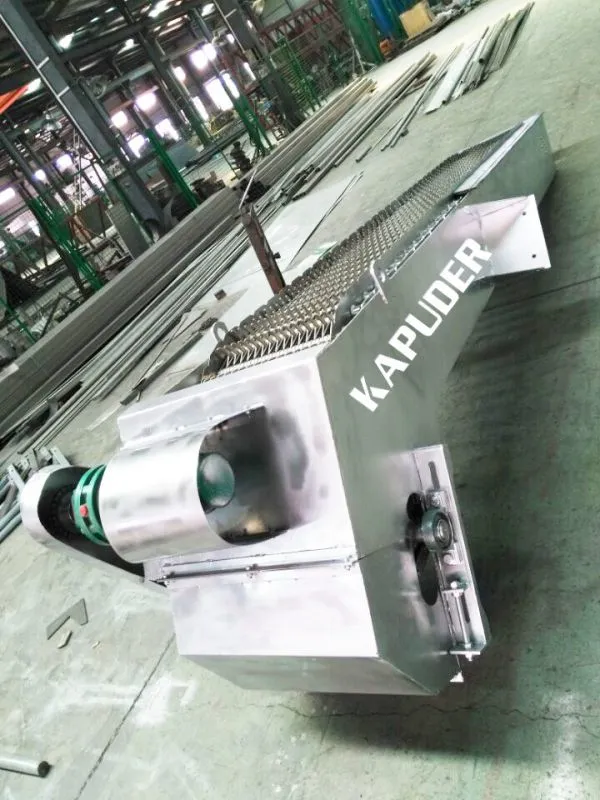

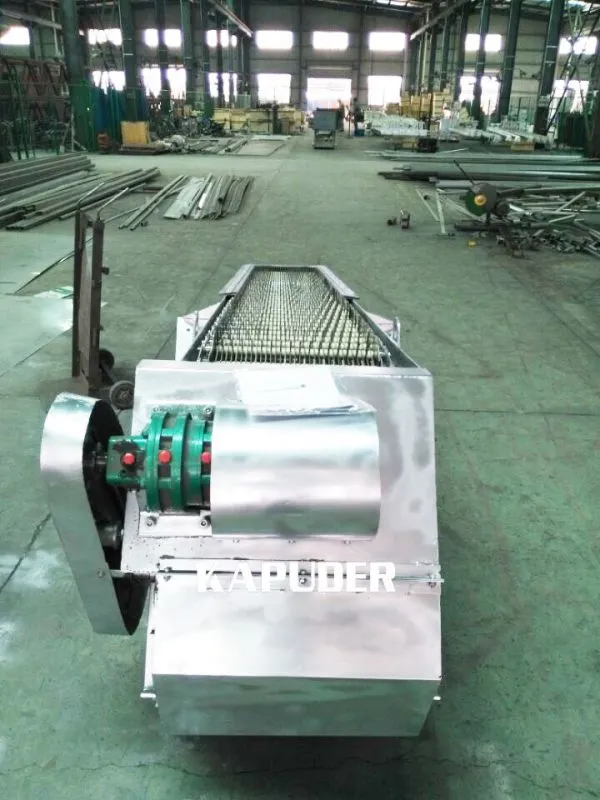

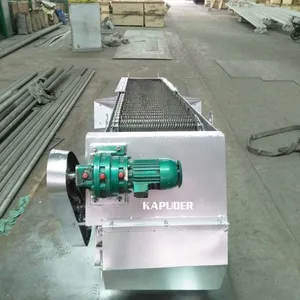

GSHZ型回转式格栅除污机

产品概述：

GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，***下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。

型号表示：

型号：

      例如：GSHZ-300-10

            GSHZ---回转式格栅除污机

            300---机宽300mm

          10---耙齿间隙10mm

 规格：

     例如：GSHZ-1×1.8-10-75

           1---机宽1.0m

           1.8---渠深1.8m

           10---耙齿间隙10mm

           70---安装机身倾斜角度75°

适用范围：

1、给排水工程泵站、进水口细格栅上的栅渣；

2、纺织、印染、屠宰、制革造纸等工业废水的固液分离；

3、制糖、酿酒、食品加工中的固液分离。

性能特点：

1、结构紧凑，整机性能好，通水面积大，运行稳定可靠。

2、操作简单，清污效果好，效***，寿命长。

3、维修方便，栅体水下部分无固定螺丝。

4、格栅回转循环、捞渣、除污工作实行全自动控制。

5、具有自动、点动、急停、切断等控制功能，便利运行与维护保养。

6、每台清污机配置一套控制箱（户内）,电气元件全部采用国内外***，并可根据用户要求预留PLC接口。

7、具有机械、电气双重过载保护装置。

A、机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。

B、电气保护：在电气设计中设有过流保护，***在设备出现故障后能有效地保护电机不被烧坏。

8、清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。

9、驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；

10、在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；

11、当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。

12、设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。

13、在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。

工作原理：

 GSHZ回转式格栅除污机是由尼龙或不锈钢制成的特殊形耙齿，按一定的排序装配在耙齿轴上形成封闭式耙齿链，其下部安装在进渠水体中。当传动系统带动链轮作均匀定向旋转时，整个耙齿链便自上而下的运动，并携带固体杂物从液体分离出来，流体则通过耙齿的栅隙流过去。整个工作状态连续进行。

 由于耙齿的特殊结构形状，使耙齿携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶版刷以***每排耙齿运动到该位置时都能得到***的刷净作用。

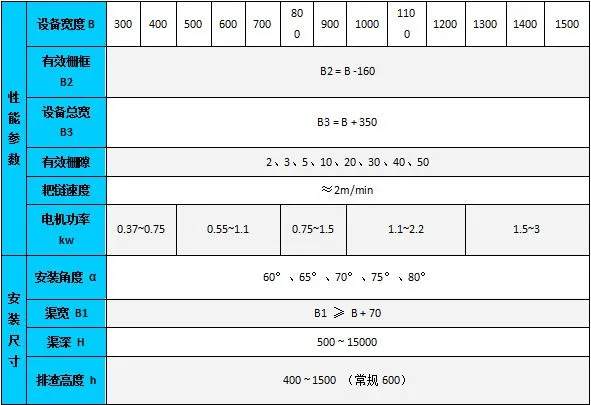

性能参数：

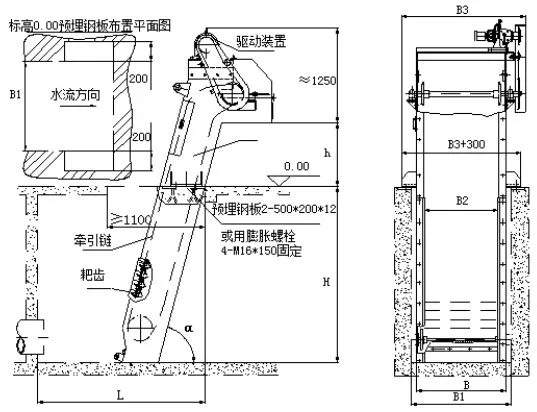

外形尺寸图：

产品选型：

选型由过量、升高度而定，同时根据所分离杂物的大小选配不同格栅。

选型必备参数说明

必备：渠道的宽度（或者设备的宽度）（B）、 渠道的深度（H）、 格栅栅隙（b）、耙齿材质要求、机架材质要求。

无特殊说明的按常规：安装角度75°，出渣高度600mm，功率标配，板材厚度标配

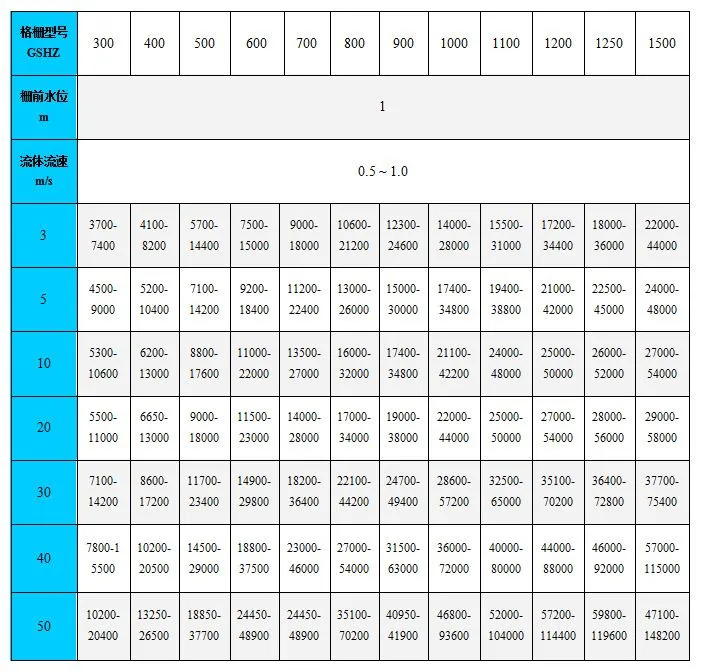

过水流量表：

回转式格栅除污机安装调试说明 :

1、 设备起吊安装前先需检查的内容

 1.1  检查设备在运输过程中是否损坏现象。

 1.2  根据设备安装图检查基础尺寸是否符合要求，应***；

 1.3  格栅井两侧于井顶部平台面应垂直，其垂直误差不超过 20mm；格栅井两侧应平行，其平行度误差不超过20mm。

 1.4  检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应 与格栅井顶部平台平。以上内容检查完毕符合要求，既可安装就位。

2、 设备安装的具体要求

 2.1  本机放入基础就位后，其安装角度应符合设计要求，格栅卸料口平面应与格栅井操作平台面平行，格栅墙板应与格栅井操作平台面垂直，***设备安装的水平度误差小于1/1000，然后再根据安装图将设备与预埋件焊成一体，再将地脚螺母拧紧。

 2.2  在通电运行之前，先用手摇把插入电机尾部方榫内，按安全罩上箭头所示方向用手摇动电机，应无其他影响运行的因素存在。

      2.3  卸去安全罩，放松涨紧链轮，卸下减速机端链条，通电试 运转，看减速机的运转方向是否与安全罩上所示箭头方向一致，严禁反转。

      2.4  用涨紧链轮调节器调整链条的松紧度，并用涨紧螺杆调整 耙齿链的松紧度。

      2.5  检查减速机的润滑油是否到油面线，不足时用30#机械油加至油面线。

      2.6  装好安全罩，接通电源空载运转，应无抖动、卡阻现象 及异常噪音等，空载试运行后，再投入负载运转。

回转式格栅除污机日常维护与保养 ：

1、 在运行过程中，如有纤维状杂物缠绕在转刷轴上，应及时清理，以免影响机器的正常运行。

2、 应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。

3、 在机器正常运行时，每月须用黄油枪在各润滑部位的油嘴中注一次钙基润滑脂。

4、 减速机中的润滑油须定期更换，一般设备投入正常使用后半个月需更换新油，以后每隔三个月更换一次，平时应注意减速机油位。
