R&S CMW500

罗德与施瓦茨公司的无线设备空中接口测试的综合性测试仪，它采用R&S智能校准技术，测试速度非常快，同时集成了矢量信号发生器和分析仪功能，从而为实现的非信令校准技术创造了前提。R&SCMW500具有极高的可扩展性、测试速度和测量精度，能够降低测试成本。R&SCMW500可用在产品开发和生产的所有阶段，支持所有常见蜂窝和非蜂窝无线技术通过增加测量通道，可以实现一机同时测试两部手机的能力。支持GSM、GPRS、EDGE、EDGEEvolution、MobileWiMAX?、LTEFDD/TDD、TDSCDMA、WCDMA/HSDPA、HSPA+、CDMA2000、1）基本模块：通用RF功率计和带有List模式的CW发生器，可以完成无线设备的快速校准2）矢量信号分析仪（VSA）用来进行发射机验证3）矢量信号发生器（VSG）用来进行扩展的接收机测试：4）通过直接连接R&S?NRPZxx功率探头可启动参考RF功率测量5）使用集成RF接口可方便地连接到具有复杂RF架构的无线设备6）当前进的图形化用户界面（GUI）7）通过LAN/GPIB接口进行SCPI远程控制品

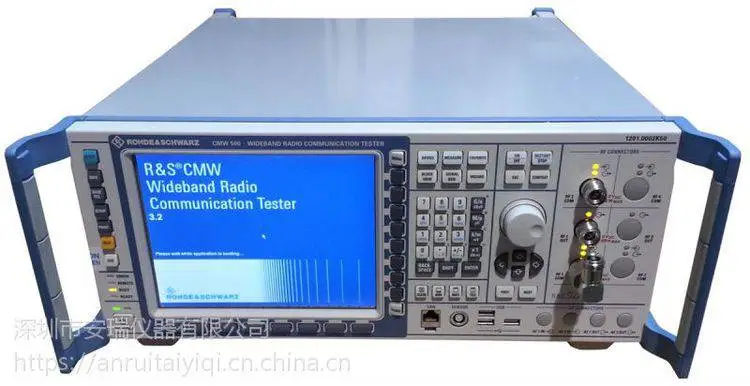

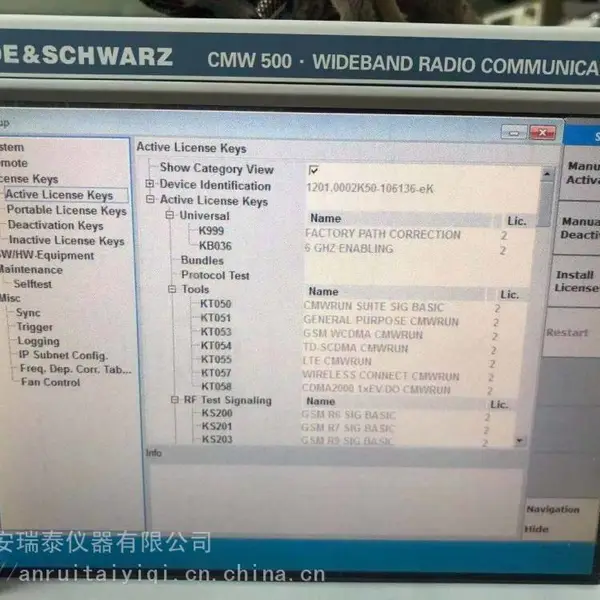

CMW500开机画面 单端口

CMW500是罗德与施瓦茨公司继CMU200后推出的***的无线通信综合测试仪，测量速度更快更。CMW500支持目前市场上所有的通信标准的终端测试，更重要的是CMW500支持LTEFDD和LTETDD终端的信令和非信令测试。通过增加测量通道，可以实现一机同时测试两部手机的能力。

R&SCMW500 NBlot EMTC CATM，CAT1

LTE Cat-1设备

实际上在3GPP LTE很早期的标准里，EUTRAN规范（3GPP Release 8）里面就包含了一种设备叫Category 1（Cat-1）,这种设备的设计很简单并且很省电，它的速率只能达到10Mbps。为了降低复杂度，Cat-1是在2008年种可以使用单天线的设备类型，也就是说它不支持MIMO(多进多出)。这些都是理论描述，但是在过去的8年时间里,这种类型的设备不是很受欢迎,以至于在市面上从来没有见过这种类型的设备。

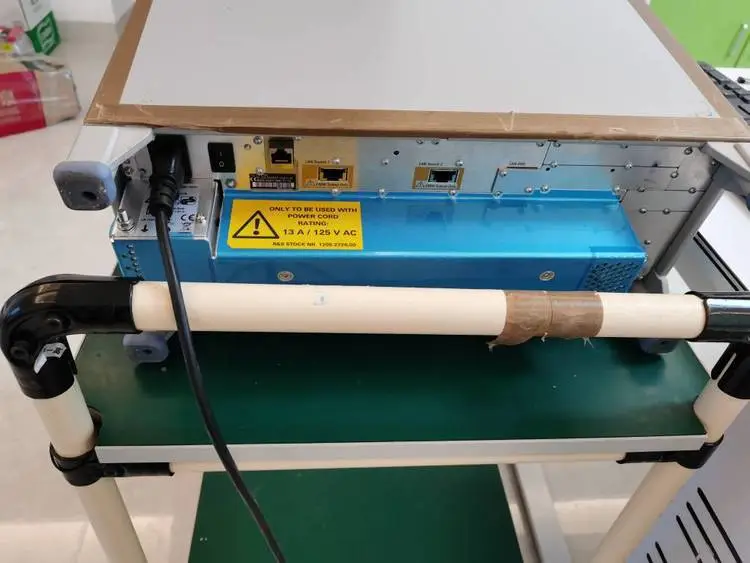

CMW500背面 带网口，661H接口，GPIB接口，220V供电

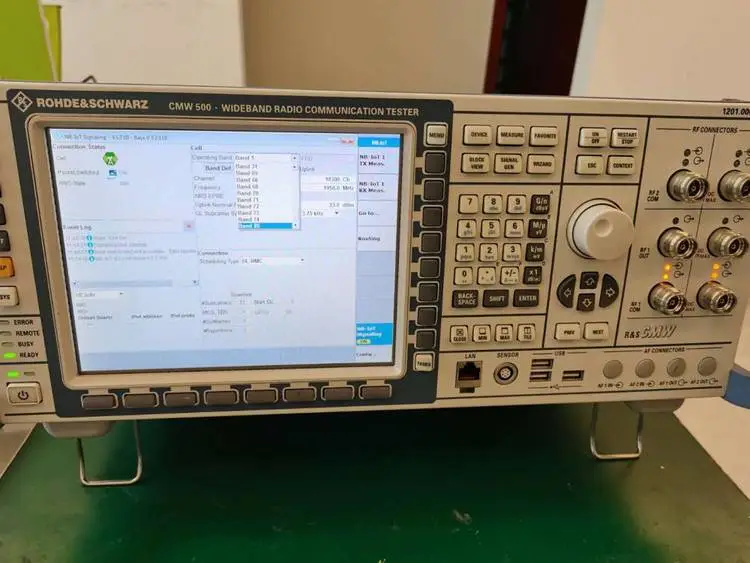

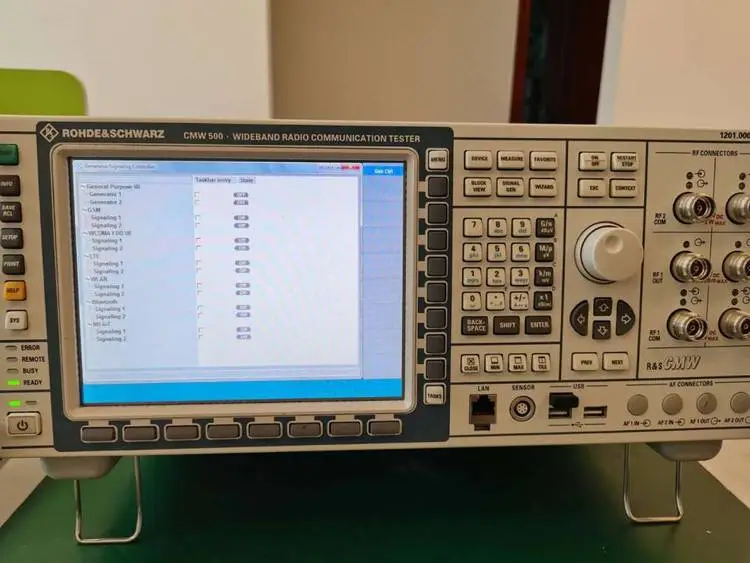

CMW500信令功能 2/3/4G WIFI/Bluetooth,NbloT

NB-IoT/Cat-M2设备

事实上，前面的三种类型设备只是对现有3GPP LTE标准的细枝末节的修改，NT-IOT工作组致力于提出了一个更加激进的技术方案。在3GPP内部，针对NO-IOT的技术方案有几个在学习研究中，在3GPP TR45.820里面，里面有500多页详细介绍了这些技术方案。在2015年9月，3GPP终于达成了一致， 从中选择了一种解决方案。关于这个决策的细节现在归档在NB-IOT工作组的描述文档中，可以参考RP-151620。

可以用在任何地方的超窄带

物联网模块的成本要很低，必须低于5美金一块，速率可以非常低，这样可以降低功耗，增强室内覆盖范围，NB-IoT对于曾经针对移动宽带应用的LTE技术来说，是一个革命性的突破：NB-IOT的工作带宽只有180KHz。这个带宽跟移动宽带LTE的20MHz带宽来说是太小了，更别用说那些三倍于20MHz带宽的载波聚合设备，现在的载波聚合设备可以绑定3个下行信道。不仅如此，NB-IOT信道也是用和LTE物理层一样的正交频分复用技术（OFDM），采用相同的子载波空间，OFDM符号周期，时隙格式，时隙长度和子帧时长，而且还是用相同的LTE的RLC，RRC和MAC协议。

部署灵活和后向兼容

NB-IOT的180KHz带宽还有一个很的特点是，它的部署可以有3种不同的方案，如图-1-所示。一个方案是在LTE带宽内部署一个或几个NB-IOT信道。种方案是使用LTE全信道的保护信道（guard band）.第三种方案是直接将一个GSM信道替换成NB-IOT信道。所有这三种部署都是后向兼容的，也就是说那些不具备NB-IOT特性的LTE设备（比如智能手机，笔记本等等）将不会在LTE主信道中看到NB-IOT信道，或者在保护带宽（guard band）里面也看不到。传统的GSM设备也不会在GSM的180KHz载波信号里面检测出NB-IoT载波信号。这些设备只会把NB-IoT信号识别成噪音。

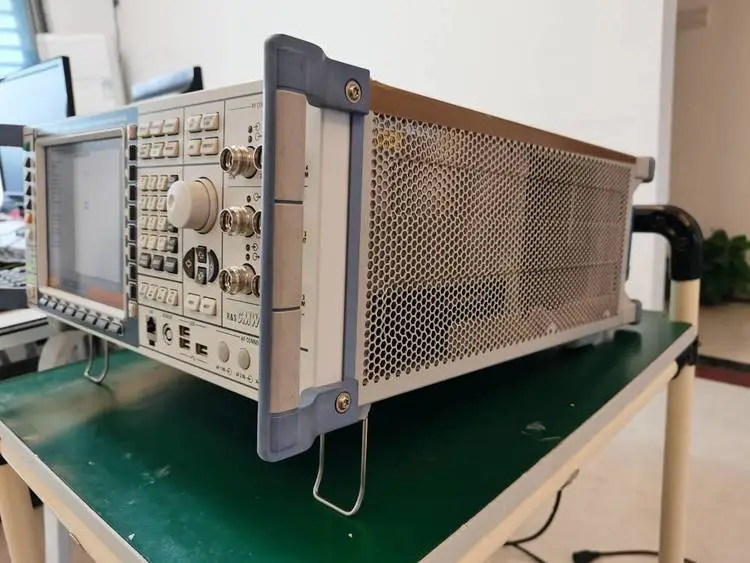

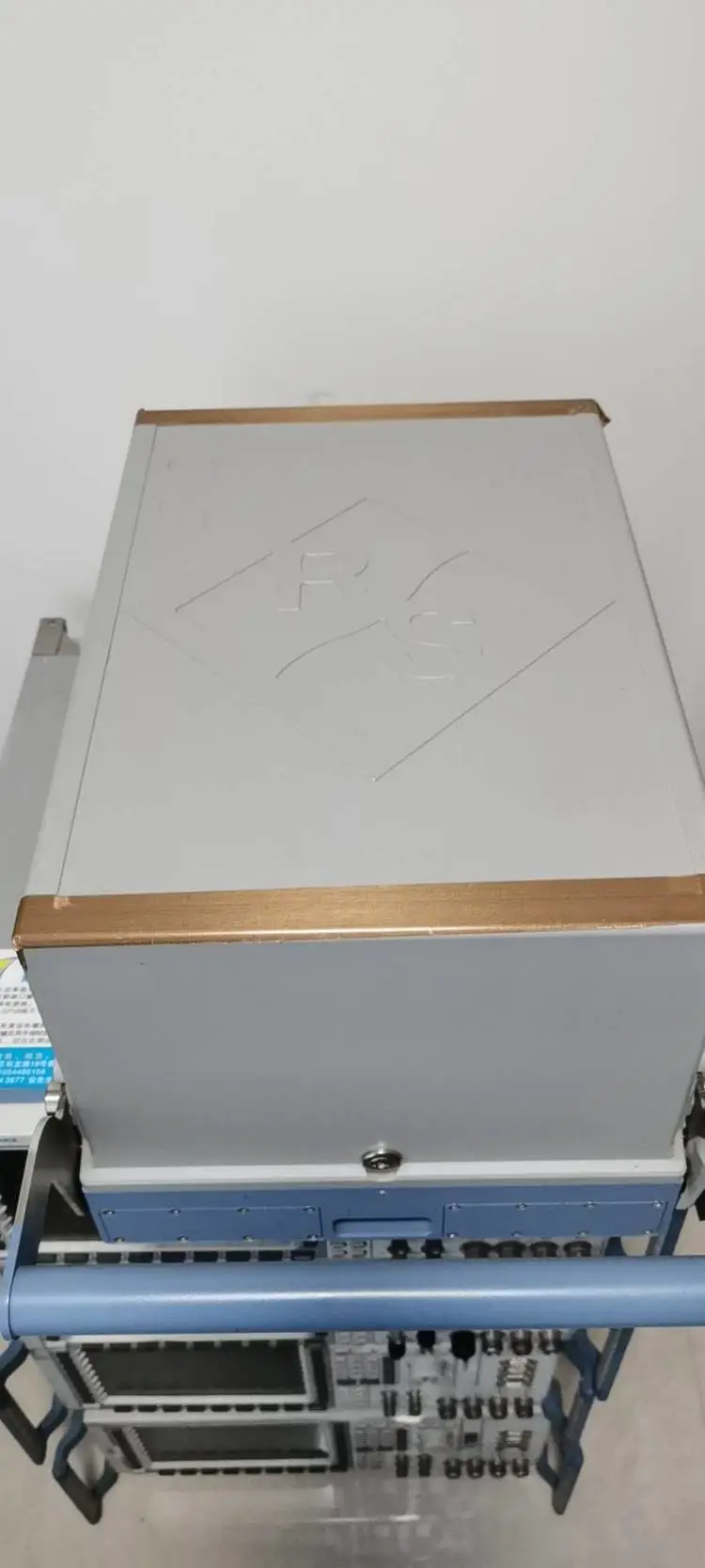

CMW500 侧面图LTE Cat-0设备 and PSM

又过了很多年，3GPP在Release12中更进了一步,定义了LTE Category 0(Cat-0)设备。该设备的速率被进一步裁剪到1Mbps。采用半双工机制,尽管是可选特性,但是却大大降低了成本,复杂度和功耗，原因是用一个天线收发切换开关(switch)代替了全双工滤波器,这种机制使得设备不能同时收发。

另外，该标准还定义了省电模式(Power Save Mode/PSM)，该模式扩展了LTE规范，增加了一个射频接口状态。以前的设备连接模式是这样的，一种情况是和网络建立一个射频连接（RRC connected），另一种情况是实际上没有建立连接（RRC Idle），但是可以通过保持它的IP地址建立一种逻辑上的连接。就算没有连接，设备仍旧能收到来自基站发送的寻呼（paging）包，并被唤醒工作。PSM扩展了这个机制，PSM规定设备可以继续保持IP地址，并且可以在一个非常长的时间内都不需要接收paging请求，这个时间可以设置成12.1天。在PSM状态下，设备甚至不需要定期发送Tracking Area Updates。这样做的缺点是，当在PSM状态时，设备是无法通讯的。因为不同的应用需要不同的PSM时间，设备需要设置一个定时器值，用来控制在进入PSM之前需要保持多长时间可通讯状态。个定时器值是在LTE Attach Message里面发送出去的，表示PSM的持续时间。网络可以在Attach Accept Message里面确认和修改这些值。

尽管PSM不需要对射频接口的物理层进行修改，但是需要修改NAS，这样才能，当有数据来的时候，核心网知道哪些设备是可以通讯的，哪些是不可以的。Cat-1设备可以工作上现在的所有LTE网络中，但是CAT-0设备只在3GPP 的Release12中规定，所以在网络侧需要进行软件更新才能支持该标准。

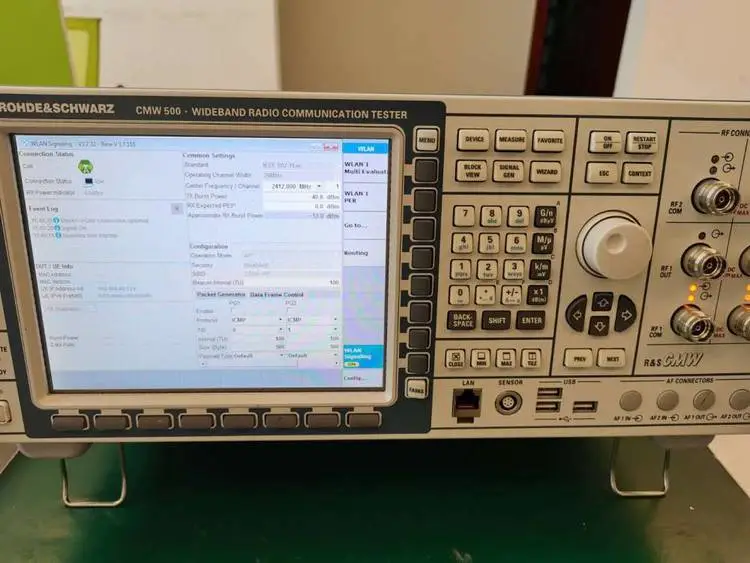

CMW500 WIFI WLAN信令界面

Cat-M1设备

标准LTE设备的20MHz带宽是增加LTE产品复杂度和功耗的一个主要原因，所有LTE设备类型的LTE设备被要求能检测控制信道或者在某个信道接收数据，这些信道的带宽能到20MHz这么宽。对于IoT设备来说，速率是次要的。

LTE Category M1 (Cat-M1)设备

Cat-M1设备，是在3GPP Release 13标准中制定的，他的工作带宽只有1.4MHz，所能支持的速率是1Mbps。这需要对LTE的物理层进行修改，因为标准的LTE控制信道一般都是工作在标准的LTE信道带宽（比如说20MHz）。

为了满足Cat-M1设备的需求，LTE标准新增了几个控制信道，这些控制信道对标准LTE设备是不可见的，并且带宽只有1.4MHz。要注意的是，LTE总的占用频谱宽度仍旧是20MHz，但是CAT-M1设备只占用其中的1.4MHz带宽。为了能扩展扇区覆盖范围或者为了进一步改善室内覆盖，信号信息和用户数据可以重复传输，但是这样做会增加额外的冗余。

跟CAT-0设备一样，CAT-M1类型设备一样也要对网络进行软件升级。如果不升级，CAT-M1设备甚至不能搜索到网络，因为针对CAT-M1的新的信号频道都没有广播数据出来。

在很多资料里面提到了CAT-M设备，那么CAT-M和CAT-M1之间有什么区别呢？我觉得他们指的是一个东西。有些人的观点是CAT-M被改名成了CAT-M1，因为3GPP IoT工作组在Release 13规定中引入了新的窄带物联网标准，现在这个标准叫NB-IOT，也叫CAT-M2。

CMW500双端口

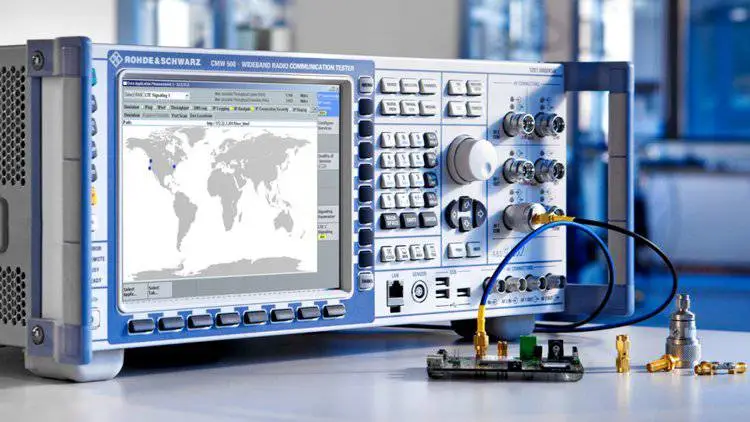

CMW500测试图

支持GSM、GPRS、EDGE、EDGE Evolution、Mobile WiMAX?、LTE FDD/TDD、TD-SCDMA、WCDMA/HSDPA、HSPA+、CDMA2000、

1）基本模块：通用RF功率计和带有List模式的CW发生器，可以完成无线设备的快速校准

2）矢量信号分析仪（VSA）用来进行发射机验证

3）矢量信号发生器（VSG）用来进行扩展的接收机测试：

4）通过直接连接R&S?NRP-Zxx功率探头可启动参考RF功率测量

5）使用集成RF接口可方便地连接到具有复杂RF架构的无线设备

6）当前***图形化用户界面（GUI）

7）通过LAN/GPIB接口进行SCPI远程控制

8)3.3 GHz或6 GHz频率范围和40/70 MHz分析仪/发生器的IF带宽

CMW500可选屏蔽箱CMWZ10R&S^?CMW-Z10 射频测试屏蔽箱无疑***了新的标准：提供***屏蔽效果，适用频***达6GHz。这些***特性加上模块化选件理念，使得 R&S?CMW-Z10成为任何无线电通信测试仪都离不开的屏蔽装置。

R&S^?CMW-Z10屏蔽线采用坚固的铝材制成，它通过一个手柄在设定的位置关闭。其底部和盖板在正常条件下不会发生变形。这样能确保均压住整个箱体周围的密封条 － 有效进行射频屏蔽的重要前提。盖板内衬吸波材料，使反射降至***。

主要特点

? 频段高达6GHz

? ***屏蔽特性

? 人体工程学关闭装置

CMW-Z10,CMW-Z11射频屏蔽箱和天线耦合器简要技术参数

（A）屏蔽效果

1、0.4GHz至4GHz：>80dB

2、4GHz至6GHz：>60dB

（A）外形尺寸(W×H×D)：

320.9mm×267.5mm×527.7mm

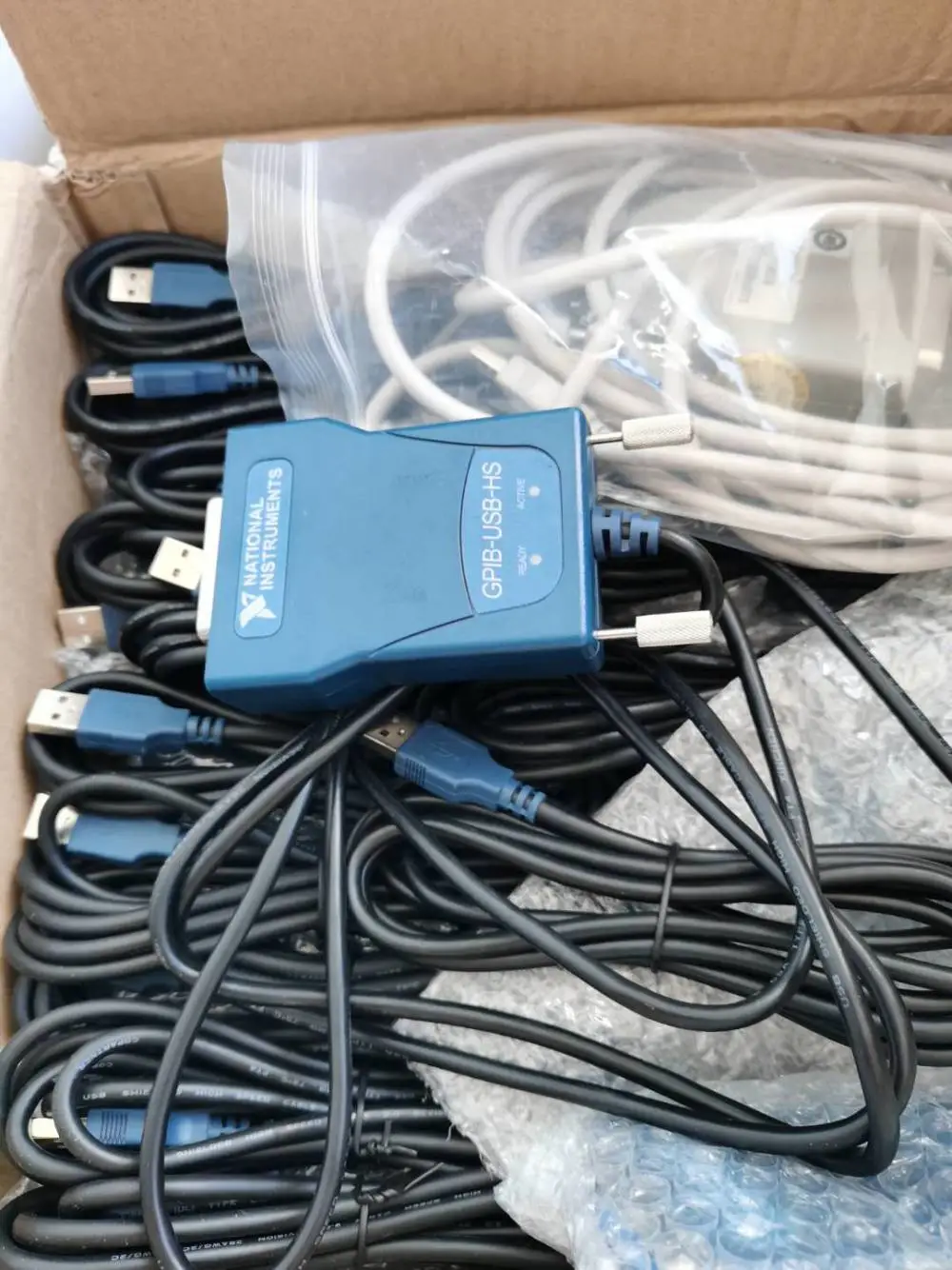

GPIB-USB

美国NI GPIB-USB-HS

用于高速USB 2.0的GPIB控制器

IEEE 488.1传输速***达1.8 MB/s(标准)或7.2 MB/s(HS488)

接受高速USB 2.0，兼容全速端口

完全兼容IEEE 488.2

即插即用式安装和配置

仪器连接不需要GPIB电缆
