涡轮传动固定球碳钢材质不锈钢304材质切断阀V型球阀VQ40H价格

产品特性：V型球阀	品牌：SDBEIZE	型号：VQ40F
材质：碳钢	连接形式：法兰	结构形式：固定球球阀
3C阀门类别：工业	公称通径：DN25~300mm	适用介质：水油气及高粘度含纤维固体颗粒
压力环境：常压	工作温度：常温	标准：国标
流动方向：单向	驱动方式：手动	零部件及配件：配件
用途：调节	类型(通道位置)：直通式	作用对象：泵
规格：PN16

展开

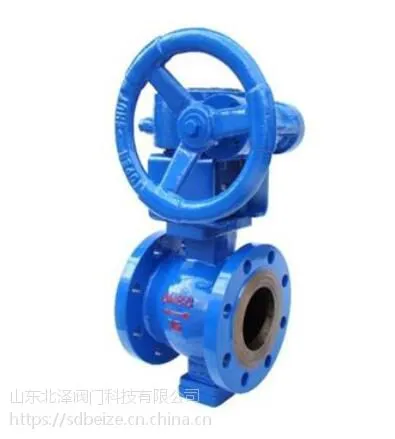

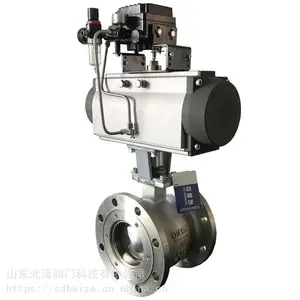

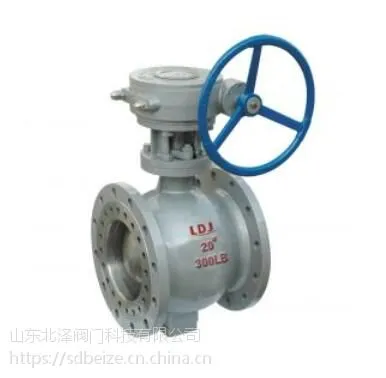

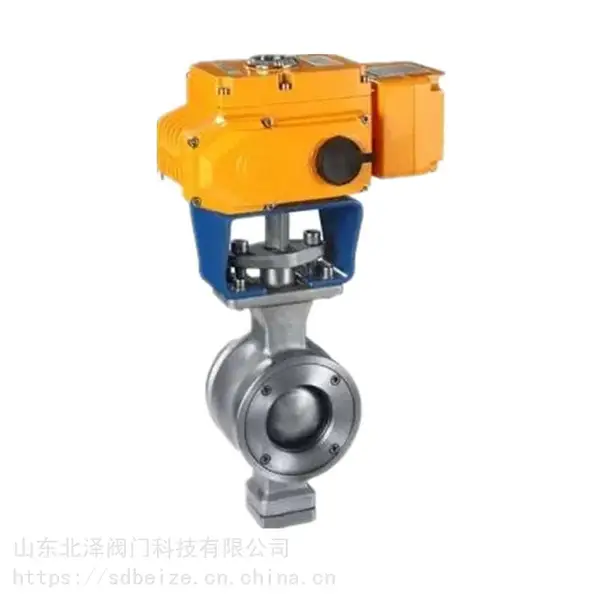

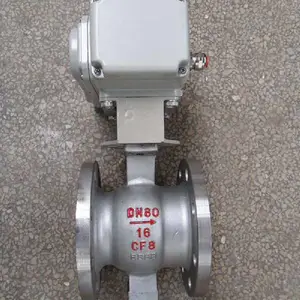

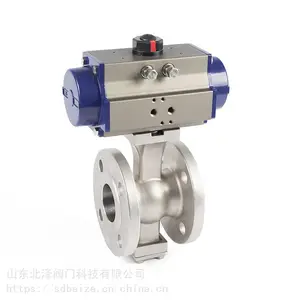

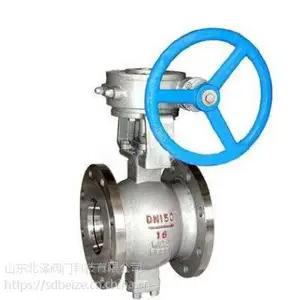

涡轮传动固定球碳钢材质不锈钢304材质切断阀V型球阀VQ40H

山东北泽阀门，V型球阀VQ40F/H/Y

V型球阀产品说明

V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
1.不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2.具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，***控制的*确性；
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4.当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

V型球阀材质参数

零件名称	材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

V型球阀技术参数

公称压力 PN(MPa)	试验压力		适用介质	适用温度
公称压力 PN(MPa)	壳体试验	密封试验	适用介质	适用温度
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
应用规范	检验和试验	JB/T 9092-99 、API 598

V型球阀连接尺寸

公称压或压力级	公称通径		尺寸(mm)
公称压或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
