| 产品特性:气动盲板阀 | 品牌:山东北泽 | 型号:F643X-0.5 |
| 结构形式:偏置板式 | 3C阀门类别:工业 | 加工定制:否 |
| 材质:碳钢 | 连接形式:法兰 | 适用介质:煤气等有毒、有害、易燃气体 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:气动 | 零部件及配件:配件 |
| 用途:截止 | 类型(通道位置):直通式 | 口径:DN450 |
| 公称通径:DN300~2000 | 安装尺寸:450 | 规格:PN0.5 |

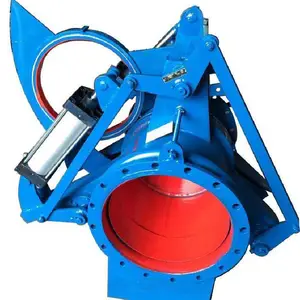

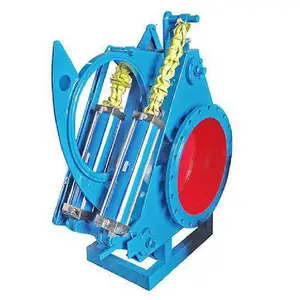

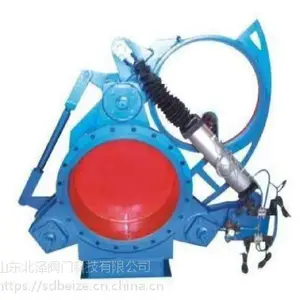

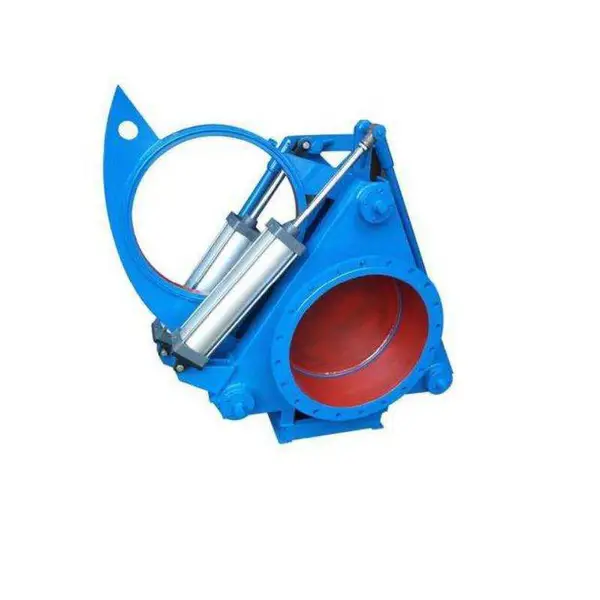

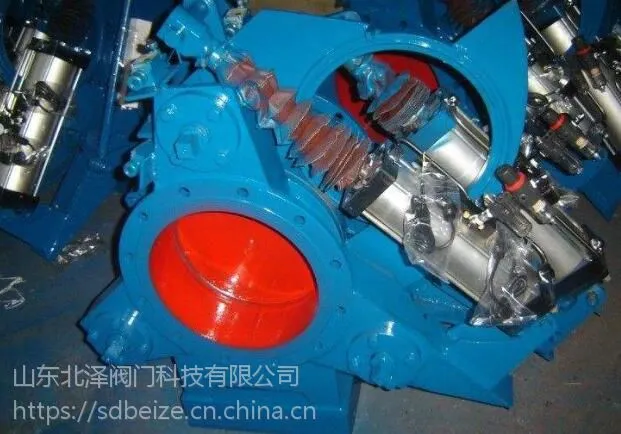

F643X-0.5型气动扇形盲板阀主要由左阀体、右阀体、丝杆副、阀板密封圈、杠杆、气缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸,夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板气缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点。本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

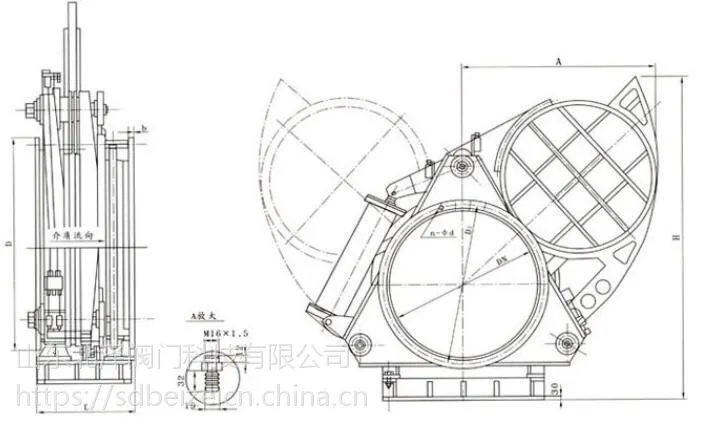

主要外形连接尺寸
DN | L | D | D1 | A | Η | b | Ν-Φd | 重量(Kg) | |
PN0.05 PN0.10 | PN0.15 PN0.25 | ||||||||
300 | 450 | 440 | 395 | 480 | 720 | 16 | 12-Φ22 | 255 | 280 |
350 | 450 | 490 | 445 | 520 | 810 | 16 | 12-Φ22 | 285 | 310 |
400 | 450 | 540 | 495 | 600 | 920 | 16 | 16-Φ22 | 300 | 330 |
450 | 500 | 595 | 550 | 658 | 995 | 16 | 16-Φ22 | 350 | 380 |
500 | 500 | 645 | 600 | 712 | 1102 | 20 | 20-Φ22 | 400 | 440 |
600 | 600 | 755 | 705 | 920 | 1500 | 20 | 20-Φ26 | 500 | 550 |
700 | 600 | 860 | 810 | 970 | 1600 | 20 | 24-Φ26 | 580 | 630 |
800 | 800 | 975 | 920 | 1100 | 1850 | 35 | 24-Φ30 | 1500 | 1650 |
900 | 800 | 1075 | 1020 | 1200 | 1980 | 35 | 24-Φ30 | 1800 | 1980 |
1000 | 800 | 1175 | 1120 | 1320 | 2200 | 35 | 28-Φ30 | 2100 | 2300 |
山东北泽阀门科技有限公司是一家集产品研发设计、生产制造、销售服务为一体的阀门应用方案解决型公司。自创立以来,公司始终致力于阀门的创新设计与研发,技术中心从事阀门领域的技术研发已有20年的历史,积累了丰富的工程项目阀门产品应用经验。 山东北泽阀门产品广泛应用于许多工程,主要应用于石油化工、航天航空、***、暖通空调、电力装备、生物制药、食品机械、环保水处理等行业。产品尺寸范围;DN15-DN4000(3/8″-60″);压力范围:PN0.25MPa-42.0MPa;产品的工作温度范围可满足:-196℃-1200℃。阀门主体材料主要:有不锈钢、碳钢、合金钢、超低碳不锈钢钛材等,并可根据客户特殊要求冶炼和制造。采用的标准有国标、美标、德标、英标、日标等。 公司以健全的管理模式,雄厚的技术,成熟的工艺、精良的设备、***监检测制度和快捷的服务,竭诚为广大新老客户服务,欢迎各界朋友光临指导,洽谈业务!
