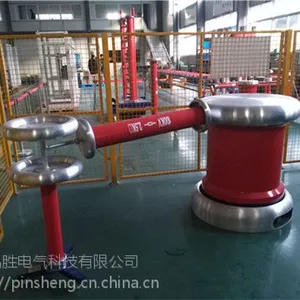

PSWBQ无局放试验变压器

局部放电检测仪

主要技术指标

1、可测试品的电容量范围6pF~250μF。

2、检测灵敏度及允许电流（见输入单元）

3、椭圆扫描时基

（1）频率：50Hz；

（2）旋转：以30°为一档，可旋转360°(可做旋转120°）；

（3）工作方式：椭圆——扩展——直线

（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置

4、显示单元

采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮

5、放大器

（1）3dB低频端频率fL：10、20、40kHz任选

（2）3dB高频端频率fH：80、200、300kHz任选

（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB

（4）正负脉冲响应不对称性<1dB

6、时间窗

（1）窗宽：可调，50HZ下15°～ 150°

（2）窗位置：每一窗可旋转0°～ 170°

（3）两个时间窗可分别或同时开

7、脉冲峰值表

（1）线性刻度指针式表头0—100  误差±5%（以满刻度计）

（2）对数刻度指针式表头0—10—100  误差±5%（以满刻度计）

（3）数字表头：以3位半LED数字表显示0—100   误差：±3%（以满刻度计）

8、试验电压表

（1）量程100kV（用100kV电压表电阻R）

（2）显示：3位半数字电压表

（3）误差：±3%

9、零标系统

（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符

（2）零标志与所有椭圆扫描频率相一致

10、结构

（1）体积530×550×220mm3

（2）重量：约22kg

工频试验变压器

型号： 5/50
额定容量：5kVA
额定输入电压：0.22kV 额定输入电流：22.73A
额定输出电压：50kV 额定输出电流：0.1A
测量绕组电压：50V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

型号： 100/200
额定容量：100kVA
额定输入电压：0.38kV 额定输入电流：263.16A
额定输出电压：200kV 额定输出电流：0.***
测量绕组电压：200V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

型号： 50/150
额定容量：50kVA
额定输入电压：0.38kV 额定输入电流：131.58A
额定输出电压：150kV 额定输出电流：0.3A
测量绕组电压：150V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

型号： 10/100
额定容量：10kVA
额定输入电压：0.22kV 额定输入电流：45.4***
额定输出电压：100kV 额定输出电流：0.1A
测量绕组电压：100V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

型号： 75/250
额定容量：75kVA
额定输入电压：0.38kV 额定输入电流：197.37A
额定输出电压：250kV 额定输出电流：0.3A
测量绕组电压：250V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

型号：30/150
额定容量：30kVA
额定输入电压：0.38kV 额定输入电流：78.9***
额定输出电压：150kV 额定输出电流：0.2A
测量绕组电压：150V
联结组：II0 冷却方式：ONAN
允许运行时间： 100％UN,IN 运行60min
70% UN,IN 连续运行
相数：单相 频率：50Hz
局部放电量：100％UN ≤3pC
产品结构：真空浇注环氧筒式

校正脉冲发生器

主要技术参数

1、输出电荷量档位：5pC、10pC、20pC、50pC；

2、极性：正负交替；

3、重复频率：1.2kHz；

4、频率变化范围：>±100Hz；

5、脉冲上升沿时间：<60nS；

6、脉冲下降沿时间：>100uS；

7、注入电容：10pF ；

8、校正电荷误差： Eq≤±10％；

9、尺寸：160×125×50mm3；

10、重量：0.5kg；

11、电池：6F22   9V。

校正脉冲发生器

主要技术参数

1、输出电荷量档位：5 pC、10 pC、50 pC、500pC；

2、极性：正负交替；

3、重复频率：1.2kHz；

4、频率变化范围：>±100Hz；

5、脉冲上升沿时间：<60nS；

6、脉冲下降沿时间：>100uS；

7、注入电容：10pF、100pF；

8、校正电荷误差 Eq≤±10％；

9、尺寸：160×125×50mm3；

10、重量：0.5kg；

11、电池：6F22   9V。

局部放电检测仪输入单元系列

主要技术指标

60kV无局放耦合电容器

主要技术性能

1、耦合电容器在额定电压UN下可连续运行1小时；

2、电容量偏差范围：-5 ~ +10% ；

3、介质损耗角正切值：在20 ℃，0.9 ~ 1.1UN下不大于0.002；

4、短时工频耐压值为1.1UN；

5、耦合电容器在额定电压下的局部放电量≤5pC。

120kV电容分压器

主要技术性能

1、电容器在额定电压UN下可连续运行1小时；

2、电容量偏差范围：-5 ~ +10%；

3、短时工频耐压值为1.1UN；

4、高压臂与低压臂的分压比为1000：1。

200kV无局放耦合电容器

主要技术性能

1、耦合电容器在额定电压UN下可连续运行1小时；

2、电容量偏差范围：-5 ~ +10% ；

3、介质损耗角正切值：在20 ℃，0.9 ~ 1.1UN下不大于0.002；

4、短时工频耐压值为1.1UN；

5、耦合电容器在额定电压下的局部放电量≤5pC。

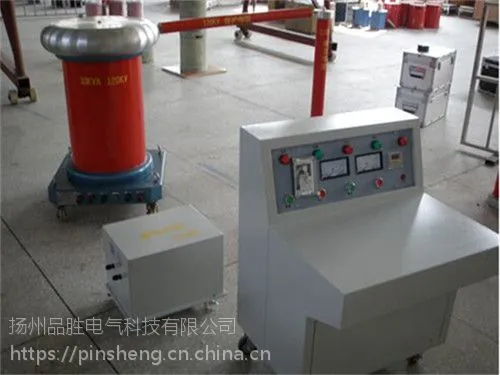

工频试验控制台

主要技术参数

    1、 输入电压：220V(AC)，频率50Hz；

    2、 输出电压：0～250V连续可调；

    3、 输出电流：40A；

    4、 容量：10kVA；

    5、 衰减效能：≧ 60dB。

感应调压器

调压器在电气产品的试验中作为交流调压电源，能够在带负载的情况下在整个电压调节的范围内平滑无级地调节输出电压，输出电压的波形满足各种试验的要求。

本公司主要生产10kV及以下电压级次的接触式、感应式、移圈式调压器。

感应调压器的性能数据
