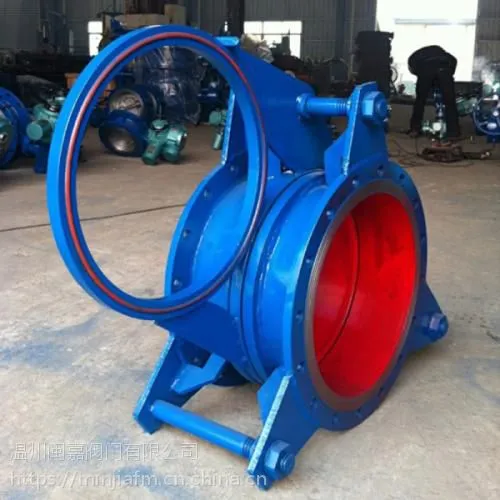

F43CX扇形盲板阀（长系列）

本系列扇形盲板阀又称眼睛阀、翻板阀、扇形阀，系GB6222-86《工业煤气安全规程》要求的可靠切断气体介质的设备。应用于工矿企业、市政、环保等行业的气体介质管路系统中，尤其适用于有毒、有害、易燃气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。

F43CX扇形盲板阀结构特点及用途

F43CX手动扇形盲板阀为长结构系列。本阀设有伸缩器，一般用于较长管路中，可补偿阀门启闭过程中产生的阀体轴向位移，减少阀门的启闭力矩。（注：不能做为管路的补偿器）。

本阀橡胶密封圈安装在阀板上，更换密封胶圈方便。根据大口径阀门的特点，阀体采用三角形结构，加强阀门的整体刚性。

F43CX扇形盲板阀安装、操作注意事项

A、扇形盲板阀在开启时左右阀体应有16-20mm的轴向位移。因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。扇形盲板阀在***道外力不作用在阀门上的情况下，对安装位置不做规定。

B、用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡适量的间隙（16mm），确认后转动阀板到工作位置。反向旋动连接螺杆，使阀板与阀体紧密接触，达到密封的目的。

C、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

D、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭盲板阀前的煤气蝶阀，同时请采用通风和其它能***安全的措施。

F43CX-0.5/1.5/2.5型主要外形及连接尺寸表
