| 品牌：MJV/闽嘉阀 | 型号：供应F743X不锈钢液动扇形盲板阀/眼睛阀 | 材质：不锈钢 |
| 连接形式：对夹 | 订货号：100（mm） | 加工定制：是 |
| 货号：400 | 种类：DDCV双瓣式 | 结构形式：蝶式 |
| 公称通径：25mm | 适用介质：水 | 形态：蝶式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电磁 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：100 | 是否跨境货源：否 |
F743X液动盲板阀结构组成及特点用途

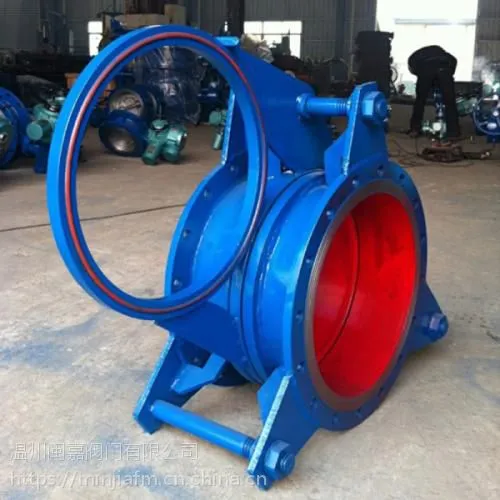

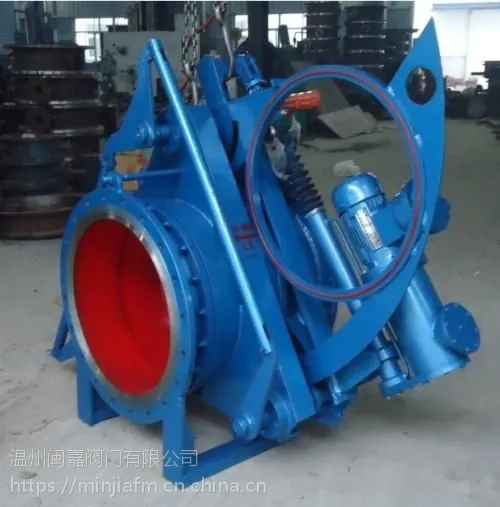

液动扇形盲板阀主要由左阀体、右阀体、丝杠副、翻板、阀密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀阀体完成松开、夹紧动作，翻板油缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可利用阀门本身装置手动操作。
结构特点：
1、采用扇形结构，阀门启闭作<90°的回转，启闭迅速自操作灵活方便；
2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏；
3、增加了水冷机构的阀门，耐温≤450℃，尤其适用干法除尘及冷却系统；
4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制；
5、泄漏率：符合GB/T13927。
F43CX-0.5/1.5/2.5型主要外形及连接尺寸表
DN | L | D | D1 | H | A | b | n-Φd | 质量Kg | ||
PN0.05 | PN0.15 | PN0.25 | ||||||||
200 | 500 | 320 | 280 | 310 | 350 | 18 | 8-Φ18 | 75 | 85 | 90 |
250 | 500 | 375 | 335 | 330 | 400 | 18 | 12-Φ18 | 95 | 100 | 105 |
300 | 500 | 440 | 395 | 350 | 450 | 18 | 12-Φ22 | 160 | 176 | 190 |
350 | 500 | 490 | 445 | 380 | 500 | 18 | 12-Φ22 | 200 | 220 | 240 |
400 | 600 | 540 | 495 | 405 | 550 | 24 | 16-Φ22 | 240 | 245 | 270 |
450 | 600 | 595 | 550 | 430 | 600 | 26 | 16-Φ22 | 310 | 340 | 400 |
500 | 600 | 645 | 600 | 750 | 680 | 26 | 20-Φ22 | 350 | 385 | 420 |
600 | 600 | 755 | 705 | 830 | 840 | 28 | 20-Φ26 | 450 | 495 | 440 |
700 | 630 | 860 | 810 | 880 | 1050 | 28 | 24-Φ26 | 540 | 590 | 640 |
800 | 630 | 975 | 920 | 900 | 1150 | 28 | 24-Φ30 | 650 | 710 | 770 |
900 | 630 | 1075 | 1020 | 1100 | 1300 | 28 | 24-Φ30 | 880 | 970 | 1050 |
1000 | 630 | 1175 | 1120 | 1300 | 1450 | 28 | 28-Φ30 | 980 | 1075 | 1096 |
1200 | 630 | 1375 | 1320 | 1400 | 1550 | 30 | 32-Φ30 | 1220 | 1340 | 1450 |
1300 | 630 | 1475 | 1420 | 1500 | 1600 | 30 | 32-Φ30 | 1440 | 1184 | 1720 |
1400 | 750 | 1575 | 1520 | 1550 | 1700 | 30 | 36-Φ30 | 1750 | 1825 | 2000 |
