3隔离开关结构特点

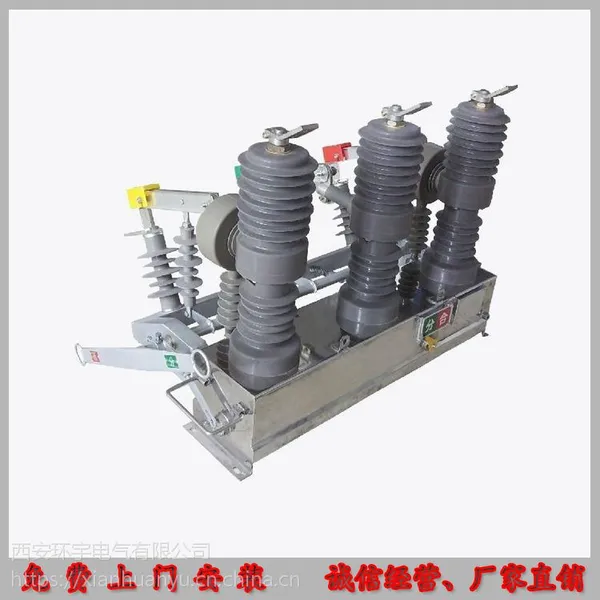

隔离开关由隔离架12、绝缘子7、绝缘拉杆11、刀片10、隔离主轴2、进线板9、操作手柄1、电流互感器8等组成。隔离支架固定在机构箱上，利用断路器的接线端作为闸刀的支点，构成隔离断口的一端，断口的另一端通过操作绝缘子和驱动轴打开、关合刀闸。三相联动，在隔离开关分闸状态下有明显的可见断口，并具备与断路器本体之间的可靠防误机构联锁，维护方便，安全。
4.4隔离开关操作顺序
4.4.1合闸操作（送电操作）
a）拉动隔离开关操作手柄，闭合隔离刀，闭合到位；
b）拉动断路器储能手柄（电动机构即合闸）；
c）拉下断路器合闸拉环，断路器合闸（电动机构时无此步）。
4.4.2分闸操作（手动断电、检修操作）
a）拉下断路器分闸拉环，断路器分闸；
b）断路器出线侧验电，确认无电。
c）拉动隔离开关操作手柄，打开隔离刀，打开到位。
4.4.3注意事项
a）严禁在断路器合闸时，分合隔离开关；
b）隔离开关必须分合到位，否则断路器不得进行分合闸操作。
c) 手动分闸前必须确认断路器出线侧无电。
5.运输、调试和安装
5.1产品在运输过程中不得翻转、倒置，并要采取防震措施。起吊断路器时，必须勾住箱体上的四个耳环吊起。不得直接搬运环氧绝缘套筒。
5.2开箱后应检查柱上断路器户外环氧绝缘套筒有无破裂，箱体是否变形，分合指示是否齐全，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。
5.3柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。
5.4断路器的触头参数和机械特性参数在出厂检验时就已经调整好，用户不必开箱检查。按要求进行耐压试验后，即可安装。有条件可以按照表2的要求进行机械特性检查。
5.5断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上使用（如图三所示）






安装前的准备工作:
1金具加工
依据选定的安装方式加工安装金具及外置PT支架,安装金具详细加工尺寸附件图。
2准备安装附件
以下是单台设备所需的附件数量：
1)高压避雷器6个(电源侧和负荷侧各3个)
2)10KV绝缘子(规格和数量依据安装方式和电杆的大小而定);
3)抱箍(规格和数量依据安装方式和电杆的大小而定);
4)开关出线连接线夹6个(具体尺寸依据现场线路的线径而定);
5)接地导线。
6)PT支架。
3待装设备检查
外观检查内容：
1)紧固和密封是否完好?
2)套管和壳体有无损伤?
3)控制插座及插针是否完好?

4)操作手柄及分合指针是否在正常位置?
绝缘测定内容：
1)绝缘电阻：一次对二次及地：≥10000MQ；二次对地：≥10MQ
2)绝缘耐压：一次对二次及地：42KV,1min；二次对地：2KV，1min；
安装步骤
***步：安装断路器支架，及安装PT支架
