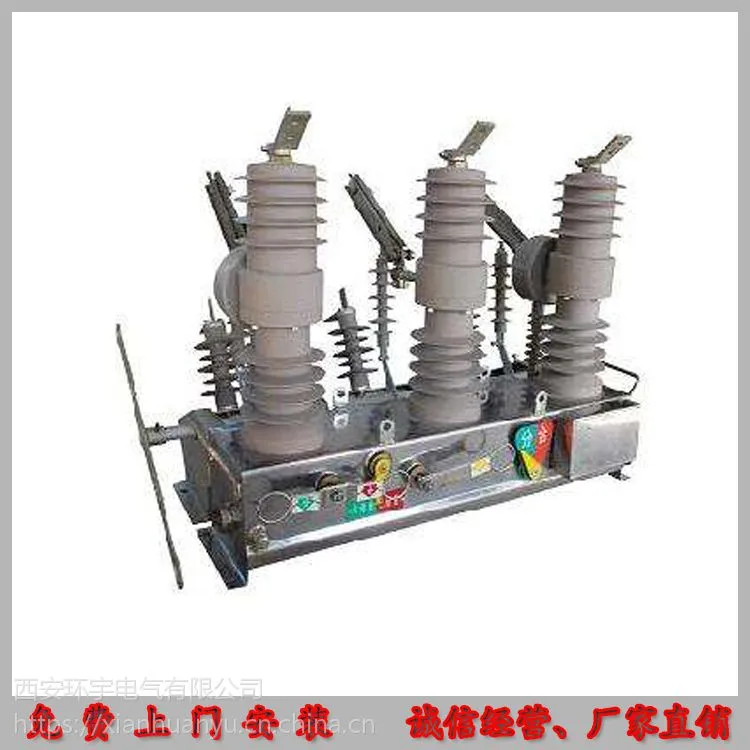

西安ZW32-12高压真空断路器生产厂家（带隔离看门狗）价格

是否进口：否	产地：西安	加工定制：是
品牌：环宇	型号：ZW32-12	极数：3P
额定频率：50Hz	灭弧方式：真空断路器	货号：2
额定绝缘电压：12000V	机械寿命：1000万次	产品认证：***
物料编号：6395	最小包装数：1	订货号：25
是否跨境货源：否

展开

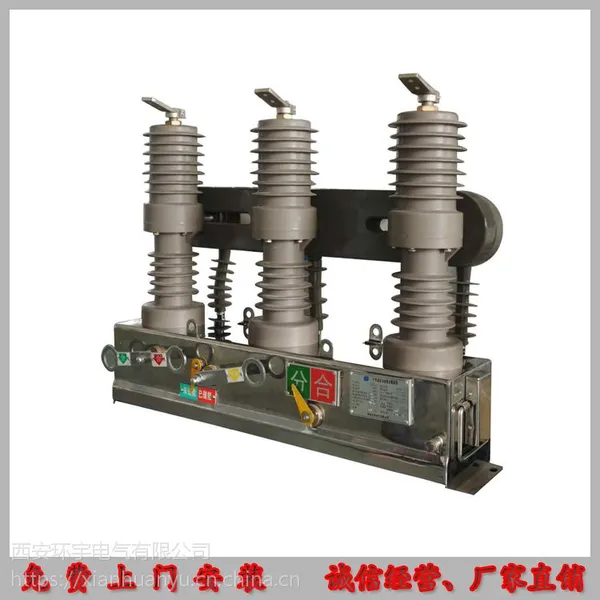

西安ZW32-12高压真空断路器生产厂家（带隔离看门狗）

1 概述
ZW32M-12型户外永磁真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可有效完成分、合负荷电流和短路电流。

2 产品型号及含义

3 正常工作条件
·周围空气温度上限值不超过+40℃,下限值不超过-25℃,24小时的平均气温值不超过+35℃。
·安装地点的海拔高度不超过2000米。
·大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;zui湿月的月平均zui低温度为+25℃时,平均zui大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
·污染等级为三级。
·运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。

4主要技术参数
断路器主要技术参数

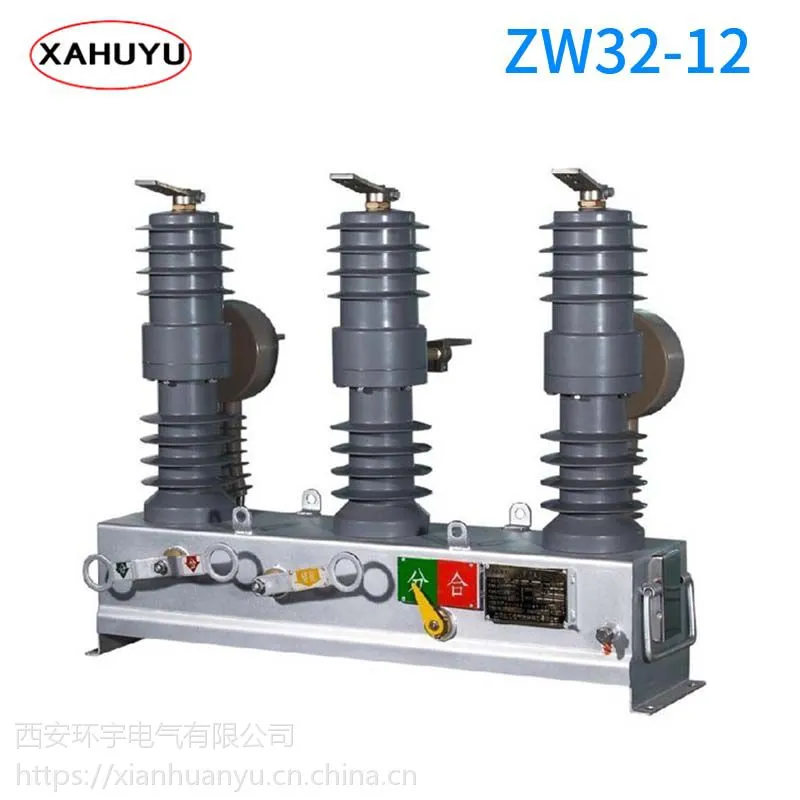

西安ZW32-12高压真空断路器生产厂家（带隔离看门狗）

序号	参数名称		单位	数据
1	额定电压		KV	12
2	额定电流		A	630
3	额定频率		Hz	50
4	工频耐压1min	干试	kV	42
4	工频耐压1min	湿试	kV	34
5	雷电冲击耐受电压（峰值）相间、对地/断口		kV	75
6	额定短路开断电流		kA	20
7	额定短路关合电流（峰值）		kA	50
8	额定峰值耐受电流		kA	50
9	4S短时耐受电流		kA	20
10	额定操作循环			分-0.3s-合分-180s-合分
11	额定短路电流开断次数		次	30
12	机械寿命		次	30000
13	二次回路1min工频耐压		kV	2

断路器的主要机械参数

序号	参数名称	单位	数据
1	触头开距	mm	9±1
2	触头超行程	mm	2±0.5
3	分闸速度	m/s	1±0.2
4	合闸速度	m/s	0.6±0.2
5	触头合闸弹跳时间	ms	≤2
6	相间中心距离	mm	340±1.5
7	三相分合闸不同期性	ms	≤2
8	各相导电回路电阻	μΩ	＜80（不含刀闸及CT）
9	合闸时间	ms	15～50
10	分闸时间	ms	25～60
11	动静触头允许磨损累计厚度	mm	3
12	重量	kg	95

5.永磁控制器主要技术参数（特殊要求的可根据用户要求定制）
·分/合闸zui大输出电流:80A（100ms）；
·远程分/全闸控制电压:143-264VAC；
·就地开入信号电源:24VDC±10%/0.2A（内部提供）；
·开出触点容量（常开或常闭）：250VAC/***（阻性）；
·通讯接口：RS485；
·静态功耗：≤3W；

6. 安装
6.1 断路器外形及安装尺寸图（不含刀闸）

西安ZW32-12高压真空断路器生产厂家（带隔离看门狗）
