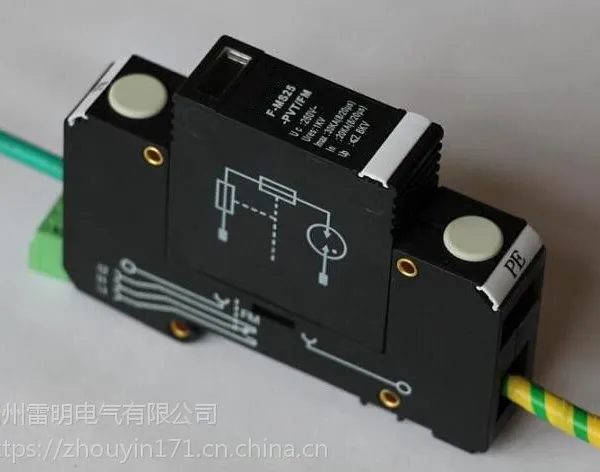

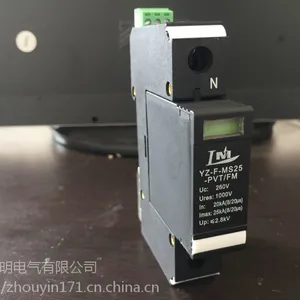

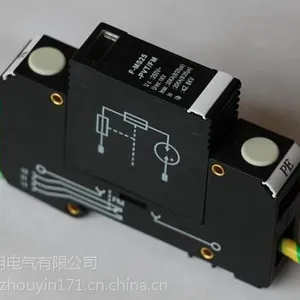

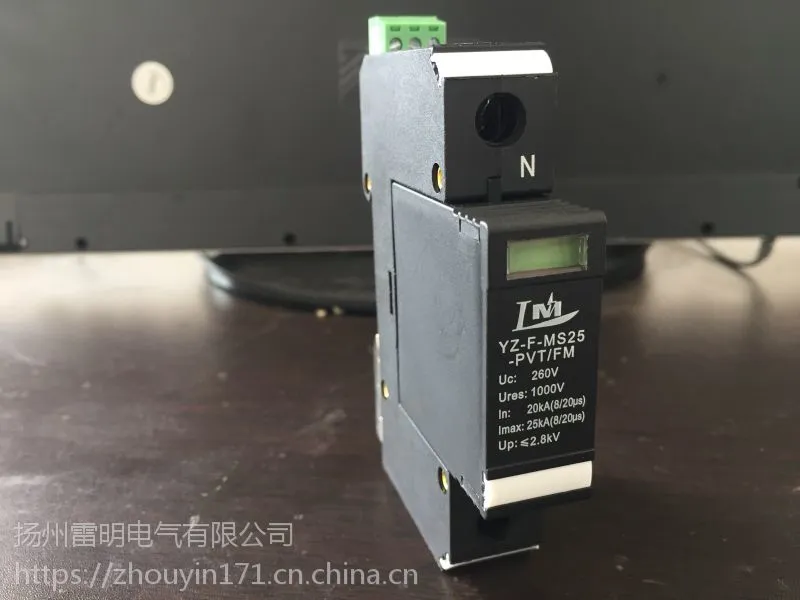

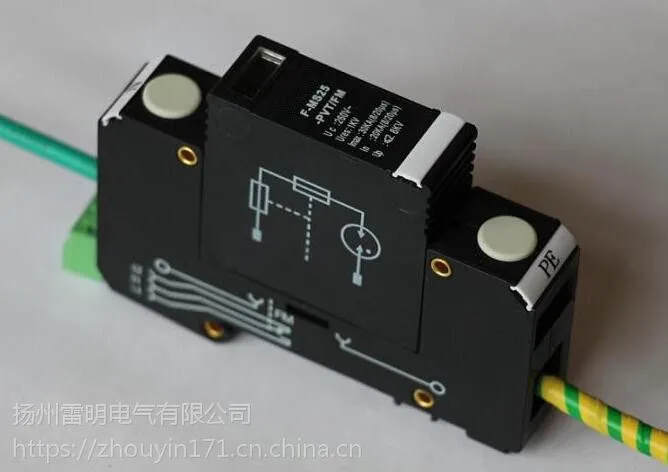

二次绕组PT击穿保险器参数F-MS25-PVT/FMPT

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，在正常工作时，高压互感器二次侧处于近似短路状态，输出电压很低。当二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使设备过激而烧损，甚至危及工作人员的生命安全。为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，我公司为电力系统提供了全新的解决方案——PT二次接地保护器。广泛应用于二次控制与保护。

YZ-F-MS 25-PVT/FM接地保护器 击穿保险器 中性点保护器 带遥信端子PT接地保护器 HY1.5W-0.8-2.3-R接地保护器 接地保护器带报警辅助触点 电压互感器二次接地保护器 击穿保险 PT二次击穿保险器YZ-F-MS 25-PVT/FM  中性点保护器YZ-F-MS 25-PVT/FM带报警触点 击穿保护器

二次回路的接地点必须符合以下要求：1

1\保护柜屏和继电保护装置本体应设有专用的接地端子，静态型、微机型继电保护装置和收发信机的机箱应构成良好电磁屏蔽体，并使用截面不小于4 mm2多股铜质软导线可靠连接于继电保护安全接地网的铜排（缆）上。

2\公用电压互感器的二次绕组的二次回路只允许在控制室内有一点接地，为***接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。己在控制室一点接地的电压互感器二次线圈.

 中性点过电压保护有二种方法，一是采用避雷器或避雷棒间隙的方法，通过过电压时放电“泄”掉过电压，这是对高幅值和一次性过电压的好方法，另一种是配置零序过电压和间隙零序电流保护。

安装、使用与维护

产品应固定安装于35mm导轨上。

产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。

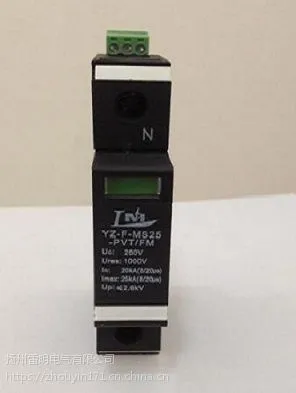

遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。

产品投入运行前应作预防性试验，试验项目如下：

a)工频放电电压试验  高压侧的电流限止在0.1A以下，其放电电压值用精度不低于1.0级的仪表测量，其三次读数的算术平均值应符合上表中规定。

b)绝缘电阻试验  用直流1000V摇表测量（均匀转速为120r/min），不应击穿（绝缘电阻不低于100MΩ）；用直流2500V摇表测量（均匀转速为120r/min），应可靠击穿（绝缘电阻不大于10MΩ）。

注：绝缘电阻试验不建议用电子式兆欧表测量。

电压互感器中性点二次接地保护器25-pvt/fm:为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，在电压互感器端子箱内二次中性点（n线）上，安装二次击穿保险。25-pvt/fm中性点击穿保险特点是：主元件采用空气间隙密闭式防雷技术；大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，独特双脱扣保护功能，呈现开路状态，***两点接地；动作值离散性很小，固定在1600v±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kv，残压值低；防手触拔插式设计，更换只需拔插操作，元件体积小，无法触碰到金属带电部分，底座固定接线，掉牌及遥信输出告警，脱扣或损坏后可明显发现。对pt二次放电间隙进行耐压试验，其标准应为1000v摇表不击穿，2000v应可靠击穿,35mm标准导轨安装

品牌 其他 型号 YZF-MS25-PVT/FM

类型 间隙类避雷器 电压等级 低压

保护性质 限压型 安装形式 并联

加工定制 否 操作电压 260(V)

额定电压 260(V) 标称工作电压 260(V)

额定放电电流 20(KA) 放电电流 25(A)

防护等级 IP20 响应时间 25(ms)

温度范围 -45-80(℃) 产品认证 认证

外形尺寸 18 重量 0.25(kg)

二次回路的接地点必须符合以下要求：1

1\保护柜屏和继电保护装置本体应设有专用的接地端子，静态型、微机型继电保护装置和收发信机的机箱应构成良好电磁屏蔽体，并使用截面不小于4 mm2多股铜质软导线可靠连接于继电保护安全接地网的铜排（缆）上。

2\公用电压互感器的二次绕组的二次回路只允许在控制室内有一点接地，为***接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。己在控制室一点接地的电压互感器二次线圈.

 中性点过电压保护有二种方法，一是采用避雷器或避雷棒间隙的方法，通过过电压时放电“泄”掉过电压，这是对高幅值和一次性过电压的好方法，另一种是配置零序过电压和间隙零序电流保护。

我公司放电间隙接地装置产品（电压互感器PT二次接地保护器F-MS25-PVT/FM）就是根据这个原理改进而来的，放电间隙为惰性气体密封间隙，它的灭弧功能较前者好，内置独特双脱扣保护功能，内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能***自动断开。

二次保护器  二次接地保护器  二次中性点接地避雷器  无源二次接地击穿保险器  中性点二次保护器  电压互感器二次接地保护器PT   中性点二次接地保护器   中性点端子箱二次接地保护器N对地PE   PT二次接地保护器   PT中性点接地   中性点用浪涌保护器   中性点保护器 放电间隙，又称保护间隙，它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地,为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全,在电压互感器端子箱内二次中性点（N线）上,安装二次击穿保险。根据电力系统继电保护反事故措施的要求,我公司产品为具有能击穿报警功能的间隙接点保护器,满足规程要求的2500V击穿,1000v可靠不击穿的技术条件,F-MS25-PVT/FM-M产品为电力系统的安全运行提供了可

变电站电压互感器二次接地保护器F-MS25-PVT/特点

扬州雷明电气有限公司生产新型二次侧接地保护器YZMS25-PVT/FM,作为一种可插拔式的过电压保护器其特点是：1内部元件采用密闭式空气间隙防雷技术；

2采用双脱扣自保护功能,大冲击下可以有效脱扣；***呈现开路状态,避免两点接地

4 放电响应快速,残压值低

5 拔插式设计,无法触碰到金属带电部分,底座固定接线,更换只需拔插操作,元件体积小,35mm 标准导轨安装

6具有状态失效指示窗口及遥信输出告警,脱扣或损坏后可明显发现

YZF-MS25-PVT/FM电压互感器PT二次接地保护器(过电压保护插件) 电压互感器yz-F-MS25-PVT/FM二次接地保护器(过电压保护插件)特点是：主元件采用密闭式防雷技术；独特脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，***两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20ns，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kA，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

二次接地保护器又称击穿保险、接地保护器、中性点保护器

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，在电压互感器端子箱内二次中性点（N线）上，安装二次击穿保险。根据电力系统继电保护反事故措施的要求，我公司产品为具有能击穿报警功能的间隙接点保护器、满足规程要求的2500V击穿，1000v可靠不击穿的技术条件，YL-PT/CVT产品为电力系统的安全运行提供了可靠的保障。
