OC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

1 of 7

OC5802L_V2.0

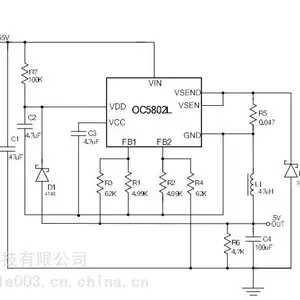

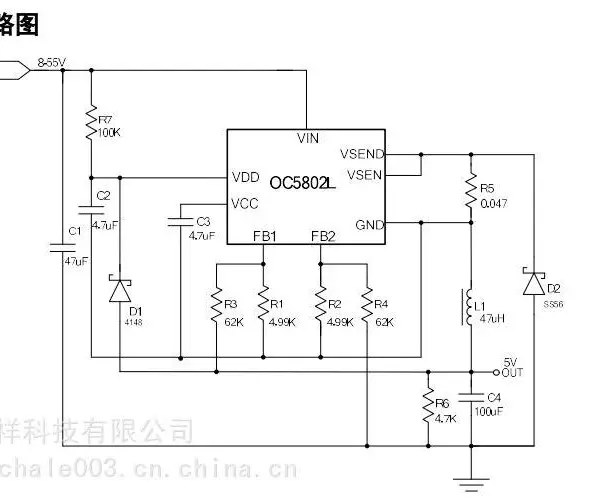

典型应用电路图

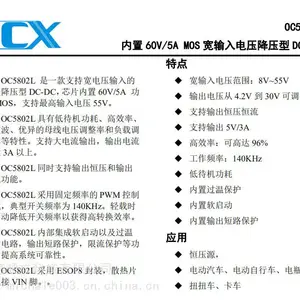

概述

OC5802L 是一款支持宽电压输入的

开关降压型 DC-DC，芯片内置 60V/5A 功

率 MOS，支持输入电压 55V。

OC5802L 具有低待机功耗、、

低纹波、的母线电压调整率和负载调

整率等特性。支持大电流输出，输出电流

可达 3A 以上。

OC5802L 同时支持输出恒压和输出

恒流功能。

OC5802L 采用固定频率的 PWM 控制

方式，典型开关频率为 140KHz。轻载时

会自动降低开关频率以获得高转换效率。

OC5802L 内部集成软启动以及过温

保护电路，输出短路保护，限流保护等功

能，提高系统可靠性。

OC5802L 采用 ESOP8 封装，散热片

内置接 VIN 脚。。

特点

宽输入电压范围：8V~55V

输出电压从 4.2V 到 30V 可调

支持输出恒压恒流

支持输出 5V/3A

：可高达 96%

工作频率：140KHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

应用

恒压源，

电动汽车、电动自行车、电瓶车

扭扭车、卡车OC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

2 of 7

OC5802L_V2.0

封装及管脚分配

（散热片内置接 VIN 脚）

管脚定义

管脚号 管脚名 描述

1 VIN 内置 MOS 漏极，接输入电源

2 VDD 芯片电源

3 FB1 输出反馈电压正端采样

4 FB2 输出反馈电压负端采样

5 VCC 内部 5V LDO 输出，接电容。

6 GND 芯片地

7 VSEN 电感电流检测脚

8 VSEND 内置 MOS 源极

- 散热片 内置接 VIN 脚OC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

3 of 7

OC5802L_V2.0

内部电路方框图

极限参数

（注 1）

符 号 描述 参数范围 单位

VIN VIN 端电压 60 V

VDD VDD 端电压 33 V

Vmax FB1,FB2,VCC,VSEN,VSEND

脚电压

-0.3~6 V

PESOP8ESOP8 封装功耗 1 W

TA工作温度范围 -40~85

o

C

TSTG存储温度范围 -40~120

o

C

TSD焊接温度范围（时间小于30秒） 250

o

C

VESD静电耐压值（人体模型） 2000 V

注 1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。而工作在以上极限条件下可能会影响器

件的可靠性。OC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

4 of 7

OC5802L_V2.0

电特性(除非特别说明，VDD=12V，TA=25

o

C)

参数 符号 测试条件 小值 典型值 值 单位

电源电压

VDD 钳位电压 VDDIVDD<10ma 33 v

欠压保护开启 VDD_ON VDD上升 4.5 V

欠压保护关闭 VDD_OFF VDD下降 3 V

电源电流

工作电流 IOPDRV负载 1nF电容 1 mA

启动电流 ISTARTUPVDD=5V 40 100 uA

功率管电流限流

过流保护阈值 VCS_LMT 300 mV

输出电流与输出电压采样

VSEN 电压降 VCS 145 150 155 mV

FB1，FB2 电压差 VFB 369 380 391 mV

开关频率

开关频率 FS 140 KHz

内置 MOS

MOS 管耐压 VDS 60 V

MOS 管导通内阻 RDSON 70 mΩ

过温保护

过温保护 OTP_TH 150

o

C

过温保护迟滞 OTP_HYS 25

o

C

LDO

VCC 电压 VCC 5.5 VOC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

5 of 7

OC5802L_V2.0

典型应用测试数据

VO=5V/3A 测试数据

VI II(A) VO IO eff.

10 0.277 5.28

0.5

95.3

12 0.233 5.27 94.2

18 0.159 5.27 92.1

24 0.12 5.26 91.3

36 0.081 5.24 89.8

48 0.062 5.23 87.9

55 0.054 5.22 87.9

VI II(A) VO IO eff.

10 0.56 5.27

1

94.1

12 0.475 5.27 92.5

18 0.318 5.25 91.7

24 0.24 5.25 91.1

36 0.161 5.23 90.2

48 0.121 5.21 89.7

55 0.106 5.21 89.4

VI II(A) VO IO eff.

10 1.16 5.29

2

91.2

12 0.98 5.28 89.8

18 0.65 5.26 89.9

24 0.49 5.26 89.5

36 0.327 5.23 88.9

48 0.245 5.22 88.8

55 0.214 5.20 88.4

VI II(A) VO IO eff.

10 1.82 5.30

3

87.4

12 1.51 5.29 87.6

18 1 5.28 88.0

24 0.75 5.28 88.0

36 0.5 5.25 87.5

48 0.373 5.23 87.6

55 0.326 5.22 87.3OC5802L

内置 60V/5A MOS 宽输入电压降压型 DC-DC

深圳欧创芯半导体有限公司

6 of 7

OC5802L_V2.0

应用指南

概述

OC5802L是一款兼容宽输入电压范围的开关降压型DC-DC。芯片内置 60V/5A功率MOS。

OC5802L采用固定频率的PWM峰值电流模控制方式，具有低待机功耗、快的响应速度，以

及的母线电压与负载调整率。典型开关频率为 140KHz。轻载时会自动降低开关频率以获

得高的转换效率。

OC5802L同时支持输出恒压与输出恒流。OC5802L内部集成软启动以及过温保护电路，输

出短路保护，限流保护等功能，提高系统可靠性。

输出电流设置

输出电流通过连接于VSEN与GND之间的电阻设置（参见图 1 应用电路图）：

_

5

VCS IOUT MAX

R

VCS 典型值为 150mV。例如 R5=47mOhm 则输出限流为 3.19A。

输出电压设置

通过连接于FB1，FB2 脚的分压电阻R1，R3，R2，R4 设置输出电压。电阻选择应满足R1=R2，

R3=R4。

3 1*

1

R R VOUT VFB

R

其中 VFB 典型值为 380mV。

电感取值

电感典型取值在 33uH到 100uH之间，大的电感值可获得小的纹波电流有助于提。另

一方面需注意电感的ESR，ESR过大会降低效率。

过温保护

芯片内部集成过温保护，当芯片温度高过温保护点（典型值为 150 度）时，系统会关断功

率管，从而限制输入功率，增强系统可靠性。OC5802L
