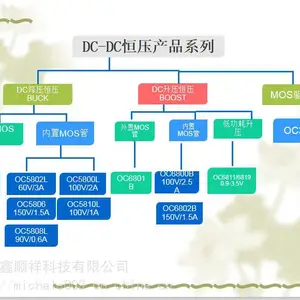

OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

1 of 7

OC6801_DS01CN

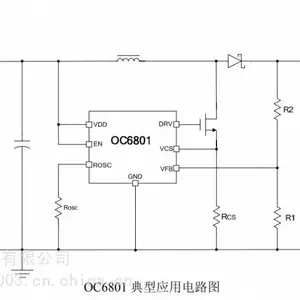

典型应用电路图

OC6801典型应用电路图

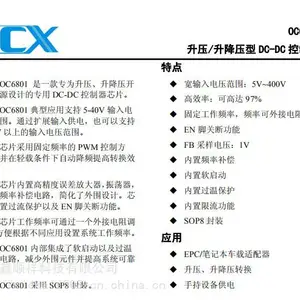

概述

OC6801是一款专为升压、升降压开

关电源设计的DC-DC控制器芯片。

OC6801典型应用支持5-40V输入电

压范围。通过扩展输入供电，也可以支持

400V以上的输入电压范围。

芯片采用固定频率的PWM控制方

式，并在轻载条件下自动降频提高转换效

率。

芯片内置误差放大器，振荡器，

以及频率补偿电路，简化了外围设计。芯

片内置过流保护以及EN脚关断功能。

芯片工作频率可通过一个外接电阻调

节，方便根据不同应用设置系统工作频率。

OC6801内部集成了软启动以及过温

保护电路，减少外围元件并提高系统可靠

性。

OC6801采用SOP8封装。

特点

宽输入电压范围：5V~400V

：可高达97%

固定工作频率，频率可外接电阻设置

EN脚关断功能

FB采样电压：1V

内置频率补偿

内置软启动

内置过温保护

内置限流功能

SOP8封装

应用

EPC/笔记本车载适配器

升压、升降压转换

手持设备供电OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

2 of 7

OC6801_DS01CN

封装及管脚分配

管脚定义

管脚号 管脚名 描述

1 DRV驱动端，接外部MOS管栅极

2 VDD芯片电源

3 EN芯片使能，高电平有效。

4 ROSC外接电阻，设置芯片工作频率

5 VFB输出电压反馈脚

6 NC悬空不接

7 GND接地

8 VCS MOS管开关电流限流检测脚OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

3 of 7

OC6801_DS01CN

极限参数

（注 1）

符 号 描述 参数范围 单位

VDD VDD端电压-0.3~45 V

EN EN端电压-0.3~45 V

DRV DRV端电压-0.3~8 V

VMAXROSC、VFB、和CS脚的电压-0.3~6.5 V

PSOP8SOP8封装功耗0.8 W

TA工作温度范围-20~85

o

C

TSTG存储温度范围-40~120

o

C

TSD焊接温度范围（时间小于30秒）240

o

C

VESD静电耐压值（人体模型）2000 V

注1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。而工作在以上极限条件下可能会影响器

件的可靠性。

内部电路方框图OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

4 of 7

OC6801_DS01CN

电特性(除非特别说明，VDD=5.5V，TA=25

o

C)

参数 符号 测试条件 小值 典型值 值 单位

电源电压

VDD工作电压VDD5 40 V

欠压保护电压VDD_UVLOVDD上升4.8 V

电源电流

工作电流IOPFOP=200KHz 2.5 mA

待机输入电流IINQ无负载，EN为低电平75 uA

功率管电流采样

过流保护阈值VCS_TH240 250 260 mV

输出电流采样

FB脚电压VFB975 1000 1025 mV

工作频率

工作频率FS ROSC=330K 150 KHz

EN使能端输入

EN端输入高电平3.2 V

EN端输入低电平0.8 V

DRV驱动

DRV上升时间TRISEDRV脚接500pF电容50 ns

DRV下降时间TFALLDRV脚接500pF电容50 ns

过温保护

过温调节OTP_TH 140

o

C

占空比

占空比DMAXVFB=0V 87 %OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

5 of 7

OC6801_DS01CN

典型应用图OC6801

升压/升降压型 DC-DC 控制器

深圳欧创芯半导体有限公司

6 of 7

OC6801_DS01CN

应用指南

概述

OC6801是一款专为升压、升降压开关电源设计的DC-DC控制器芯片。

OC6801典型应用支持5-40V输入电压范围。通过扩展输入供电，也可以支持400V以上的

输入电压范围。芯片采用固定频率的PWM控制方式，并在轻载条件下自动降频提高转换效率。

芯片内置误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保

护以及EN脚关断功能。系统工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工

作频率。芯片内部还集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。

输出电压设置

输出电压由连接与VFB引脚的分压电阻设置。

1 2 *

1

R R Vo VFB

R

+ =

其中VFB=1V。

开关频率Fs设置

开关频率可由连接到ROSC引脚端的电阻ROSC设定：

7

5

4.83*10

1.08*10

Fs

ROSC=

+

其中ROSC单位为欧姆。如果ROSC引脚直接接地即ROSC=0，OC6801内部将开关频率设定为

约450KHz。对于大多数应用，建议ROSC取值100~330KHz或更大。

RCS设置

通过连接与VCS引脚的电阻RCS设置电感以及MOS管的峰值电流限流点。电感的峰值

电流IPK由电阻RCS限定：

0.25PK

CS

I

R≤

过温保护

当芯片温度过高时，系统会限制输入电流峰值，典型情况下当芯片内部温度超过140度以

上时，过温保护开始起作用：随温度升高输入峰值电流逐渐减小，从而限制输入功率，增强系

统可靠性。OC6801
