厂家直销 高压并联电力电容器

概述

电力电容器英文名称power capacitor 。用于电力系统和电工设备的电容器。任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或千乏。

电力电容器按用途可分为8种：

①并联电容器

原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。

②串联电容器

串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。

③耦合电容器

主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。

④断路器电容器

原称均压电容器。并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。

⑤电热电容器

用于频率为40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。

⑥脉冲电容器

主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。

⑦直流和滤波电容器　用于高压直流装置和高压整流滤波装置中。

⑧标准电容器。用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。

结构：

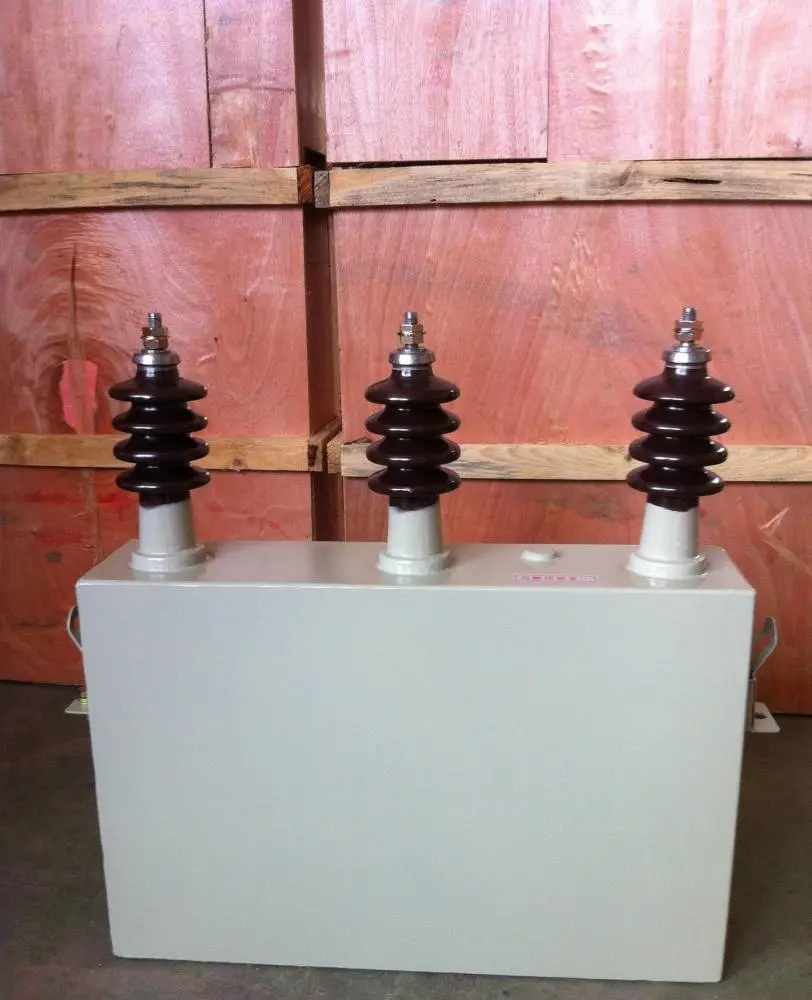

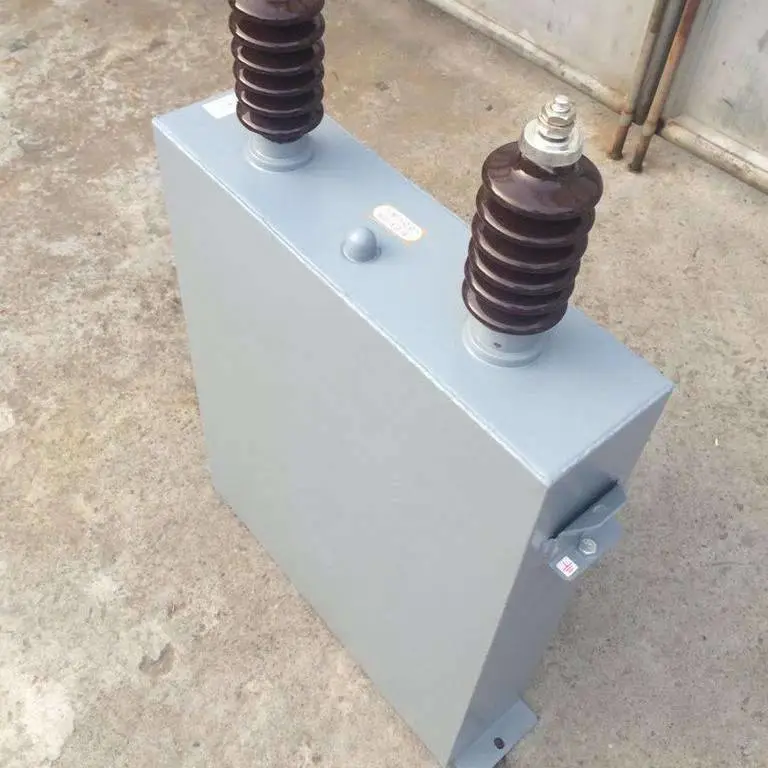

1.电容器主要由外壳和心子及出线套管组成，外壳用薄钢板或不锈钢板焊接制成，盖上焊有出线套管，两侧壁上均焊有供安装，吊运的吊攀，心子由元件、绝缘件组成。元件有用聚丙烯薄膜为介质与**卷制而成或用聚丙烯薄膜和电容器纸为介质与**卷制而成。

2.高电压并联电容器的内部联接一般为单相形式，用户需要时可提供三相产品。

3.部分高压并联电容器内部每个元件串有内熔丝，能及时切除个别击穿的元件，***电容器整体的正常运行。

4.部分高压并联电容器内部装有放电器件，可使电容器断开电源后的剩余电压在10min内由2Un降至75V以下。

技术性能及要求

1、电容偏差：-5%~+10%，

三相中在任何两个线路端子之间测得的大电容与最小电容之比应不超过1.06。

2、介质损耗角正切值tanδ

在额定电压Un下，20℃时：

A. 对膜纸复合介质：tanδ≤0.0012。

B. 对全膜介质：tanδ≤0.0005。

3、连续运行电压1.0Un，长期过电压值不超过1.1Un。

4、稳态过电流(包括谐波电流)不超过1.43In。

5、大允许容量不超过1.35Qn。

6、安装运行地区的海拔高度不超过1000m。

7、安装运行地区环境空气温度范围-50～+55℃。

8、投入运行时，其端子上的剩余电压应不超过0.1Un.

9、安装运行场所应无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃

环境条件：

安装运行地区的海拔高度不超过2000m，对于海拔高于此限值的地区可提供高原型电容器。安装地区环境空气温度范围为-25/+45℃和-40/+40℃两种。户外使用，安装场所应无有害气体及蒸气，应无导电性或爆炸性尘埃，应无剧烈的机械振动。
