1 基本简介

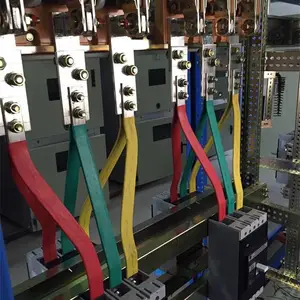

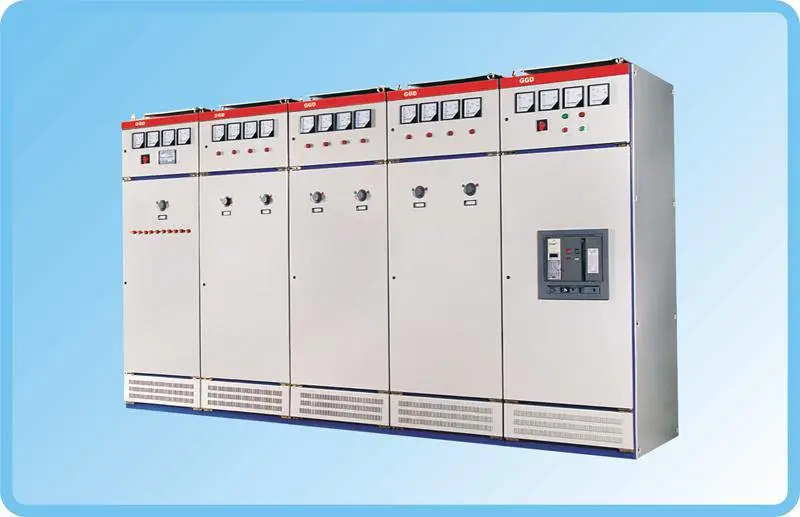

GGD型交流低压配电柜于91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同。（以下简称配电柜）用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，额定工作电压380 V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。GGD低压开关柜GGD低压开关柜

产品具有分段能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。可作为更新换代的产品使用。

2 使用条件

1.环境温度不高于+40℃，不低于-5℃。

2.产品安装使用时，使用地点的海拔高度不超过2000M。

3.周围空气相对湿度不大于90%（+25℃）。

4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

5.周围空气相对湿度在**温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于

度的变化可能会偶然产生凝露的影响

6.设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所

7. 用户有特殊要求时可与制造厂协商解决

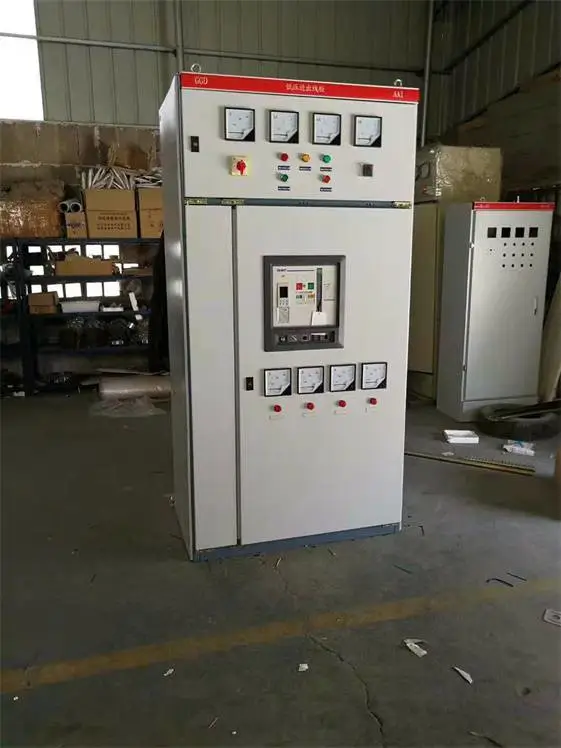

3 结构特点

1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。

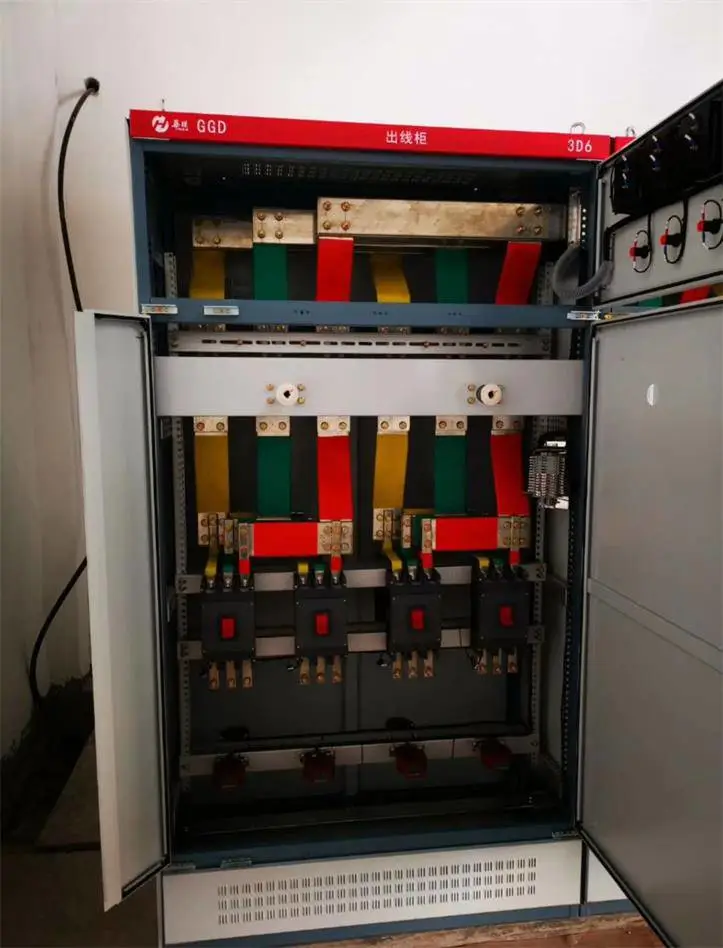

2. 柜体结构：

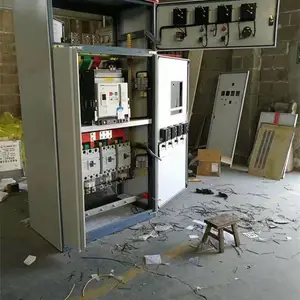

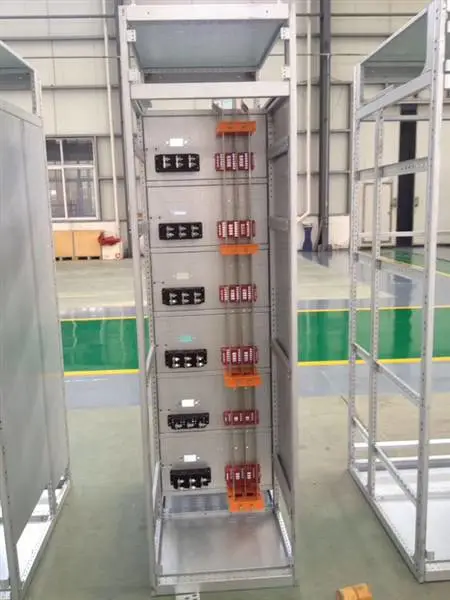

（1） 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

（2） 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

（3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。

（4） 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。

（5） 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。

（6） 柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。

4 其他特点

适用性强，主要元件选择面宽，很多国产、进口品牌产品均可互换

良好的安装灵活性，今后即使主管部门强制淘汰某些产品时，由于GGD型柜具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰

零部件采用模块化标准设计，具有工模的安装孔，通用系数等

按照现在工业产品造型设计要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新

GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出。而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的

柜体面板采用喷塑工艺，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境

柜体的顶盖在需要时即可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运

整柜的防护等级为IP30，用户也可以根据现场环境要求在IP20-IP40之间选择

5 电气性能

1、 主电路方案

GGD柜的主电路设计了129个方案，共298个规格，不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格。

其中GGD1型 49方案 123个规格

GGD2型 53个方案 107个规格

GGD3型 27个方案 68个规格

主电路方案是征求了广大设计，使用部门的意见选编的，增加了发电厂需要的方案，额定电流增加至3150A ，适合2000kVA及以下的配电变压器选用。

此外，为适应无功补偿的需要设计了GGJ1 GGJ2电容补偿柜 其主电路方案4个 共12个规格

2、 辅助电路方案

辅助电路的设计分为供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件。

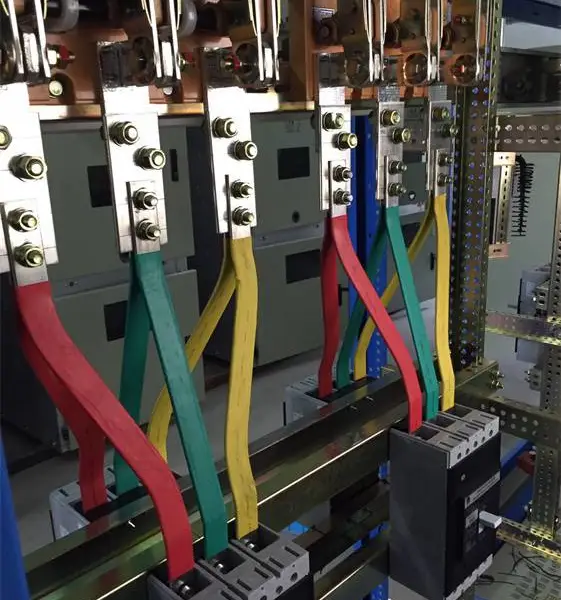

3、 主母线

采用铜母线，母线的搭接面均采用搪锡工艺处理。

4、 电器元件选择

a. GGD柜主要采用国内已能批量生产的较***的电器元件，如CW1 CM1 DW15等；

b. HD 13BX和HS

13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件 ，它改变了机械的操作方式， 保留了老产品的优点， 是一种实用新型的电器元件；

c. 如设计部门根据用户需要，选用性能更优良、技术更***的新型电器元件时因GGD柜具有良好的安装灵活性， 一般不会因更新电器元件造成制造和安装方面的困难；

d. 为进一步提高主电路的动稳定能力，采用了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件母线夹由高强度 ，高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好、结构独特、只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低 、强度高、解决了老产品爬电距离不够的缺陷。
